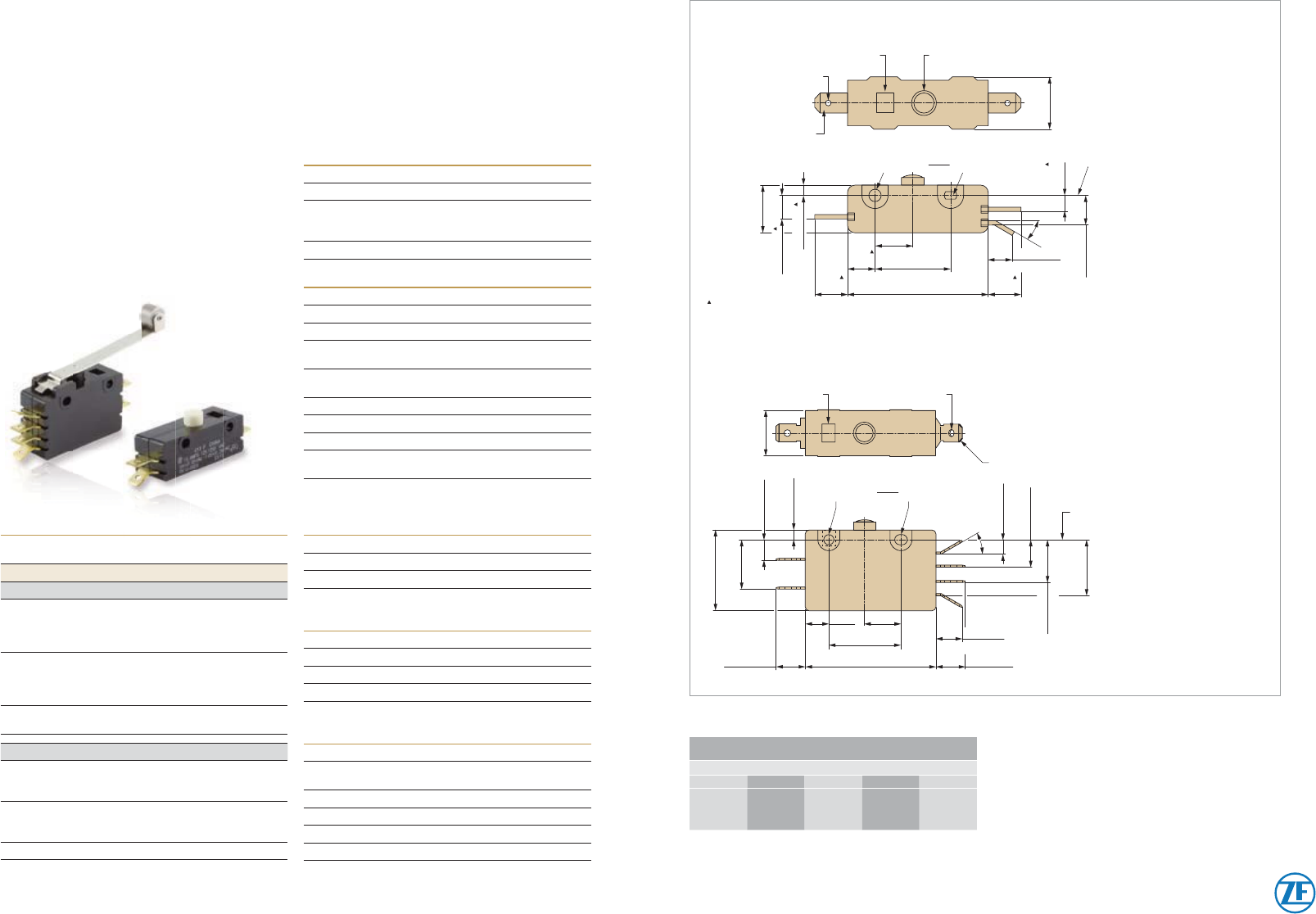

Data Sheet

Basisschalter E-Serie
5 Drucktaster in unterschiedlichen Ausführungen mit
verschiedenen Betätigerformen
∙ 3 Anschlussarten (Schraubanschlüsse auf Anfrage
optional erhältlich)
∙ 3 Kontaktanordnungen
∙ Langlebiger Spiralfeder-Mechanismus
∙ Hochtemperatur-Ausführungen bis 150°C und 200°C
für bestimmte Typen verfügbar (auf Anfrage)
BASISSCHALTER E-SERIE
• Nicht jede konfi gurierbare Variante ist auch bestellbar. Bitte sprechen Sie uns an.
• Artikelnummern auf Warenpapieren referenzieren mit den letzten beiden Stellen
auf den Index der jeweils gültigen Zeichnung.
Technische Daten
Serie
E
❶
Elektrisch
Umgebungstemperatur 105°C Standard
150°C optional
(200°C optional) E13
Flammschutzklasse UL94HB
Werkstoff e
Gehäuse Mehrzweck-Phenolharz
Betätiger Thermoplastisches Nylon
COM-Anschluss Kupferlegierung
NO- und NC-Anschlüsse Kupferlegierung (E13, E19, G13, G20)
Kupfer (E14, E20)
Kontaktgeber Kupferlegierung (E13, E19, G13, G20)
Kupfer (E14, E20)
Feder Rostfreier Stahl
Zusatzbetätiger Stahl vernickelt
Rolle Rostfreier Stahl gesintert
Kontakte Au-Crosspoint (G13, G20)
Silberlegierung (E13, E14, E19, E20)
Einhängepunkt ❸
Ausführung Code
Ohne Hebel oder Hebeleinhängung vorne 0
Hebeleinhängung hinten 5
Kontaktanordnung ❹
Ausführung Code
Wechsler 0
Schließer 1
Öff ner 2
Betätiger ❺
Ausführung Code
Kugelkopf A
E (nur für E13)
Hebel H
Kugelkopf mit Gewindehülse J
Rollenbetätiger K
Kugelkopf mit Gewindehülse und hohem Nachlaufweg M
Schaltleistung und Lebensdauer ❷
Schaltleistung
nach
Lebensdauer
(Schaltzyklen)
Code
EN 61058-1 UL 1054 nach EN nach UL
Einpolig
– 15A, 125/250V AC
3/4HP, 125V AC
1-1/2HP, 250V AC
2A, 48V DC
– 6.000
(100.000*)
E13
– 25A, 125/250V AC
1HP, 125V AC
2HP, 250V AC
2A, 48V DC
– 6.000 E14
– 0,1A, 125V AC
0,1A, 30V DC
– 100.000 G13
Zweipolig
– 15A, 125/250V AC
3/4HP, 1-1/2HP,
250V AC
– 6.000
(100.000*)
E19
– 20A, 125/250V AC
1HP, 125V AC
2HP, 250V AC
– 6.000 E20
– 0,1A, 125V AC – 100.000 G20
* Auf Anfrage
Bestellcode generieren (Beispiel)
Der Bestellcode setzt sich aus 5 Parametern zusammen:
❶❷❸❹❺
Serie Schaltleistung Einhängepunkt Kontaktanordnung Betätiger
E
= Basisschalter
19
= Zweipolig, 15A,
125/250V AC,
3/4HP, 1-1/2HP,
250V AC
0
= Wechsler
0
= Wechsler
A
= Kugelkopf
N.C.
N.O.
COM
(Alle Toleranzen ± 0,015)
4,95
(0,195)
30°± 5°
16,26
± 0,38
(0,640
± 0,015
)
Aufnahme für Zusatzbetätiger
6,35 (0,250) x 0,813 (0,032)
Steckanschluss
Ø 2,41
(Ø 0,095)
Ø 7,87
± 0,13
(Ø 0,310 ± 0,005 )
Referenzlinie
+ 0,005
– 0,010
Ø 3,68
(Ø 0,145)
9,25 ± 0,38
( 0,364 ± 0,015)
± 0,002
3,30 (0,130)
7,26 (0,300)
16,26
± 0,38
(0,640
± 0,015
)
12,7
(0,500)
25,4
± 0,18
(1,000 ± 0,007 )
46,30
± 0,38
(1,823 ± 0,015 )
10,41
(0,41)
10,41
(0,41)
8,38
(0,33)
+ 0,005
– 0,010
0,135
0,150
0,175
x
9,65 ± 0,38
(0,380 ± 0,015)
Abmessungen in mm (Zoll)
Abmessungen in mm (Zoll)
Einpolige Ausführung
COM
N.C.
N.O.
N.C.
N.O.
COM
Aufnahme für Zusatzbetätiger
6,35 (0,250) x 0,81 (0,032)
Steckanschluss
Ø 2,41 (Ø 0,095)
Referenzlinie
Abhängig von der Betätigungsgeschwindigkeit
schließt entweder Kontakt 1 oder 2 zuerst
(bzw. gleichzeitig). Versionen mit Kontakten,
die immer in einer bestimmten Reihenfolge
schließen (1 vor 2, oder 2 vor 1), auf Anfrage.
16,36 ± 0,38
(0,644 ± 0,015)
7,62
± 0,38
(0,300 ± 0,015)
+ 0,005
– 0,010
30°
± 5°
2-fach
Ø 3,68
(Ø 0,145)
28,58 ± 0,38
(1,125 ± 0,015)
10,31 ± 0,38
(0,406 ± 0,015)
25,4
± 0,18
(1,000 ± 0,007)
9,14
± 0,38
(0,36 ± 0,015)
15,27 ± 0,38 (0,601 ± 0,015)
19,96
± 0,38
(0,786 ± 0,015)
4,95
± 0,38
(0,195 ± 0,015)
9,65
± 0,38
(0,380 ± 0,015)
10,31 ± 0,38
(0,406 ± 0,015)
46,05
± 0,38
(1,813 ± 0,015)
8,38
(0,330)
12,7
(0,500)
17,93 ± 0,38
(0,706 ± 0,015)
3,30 (0,130)
+ 0,005
– 0,010
0,135
0,150
0,175
x
Zweipolige Ausführung
Für Detailinformationen beachten Sie bitte unbedingt unsere technischen Spezifi kationen, die Sie auf unserer Internetseite www.switches-sensors.zf.com
im Downloadbereich fi nden.
