YOKB-YZ4SF YZ-4 SF Buggy Manual

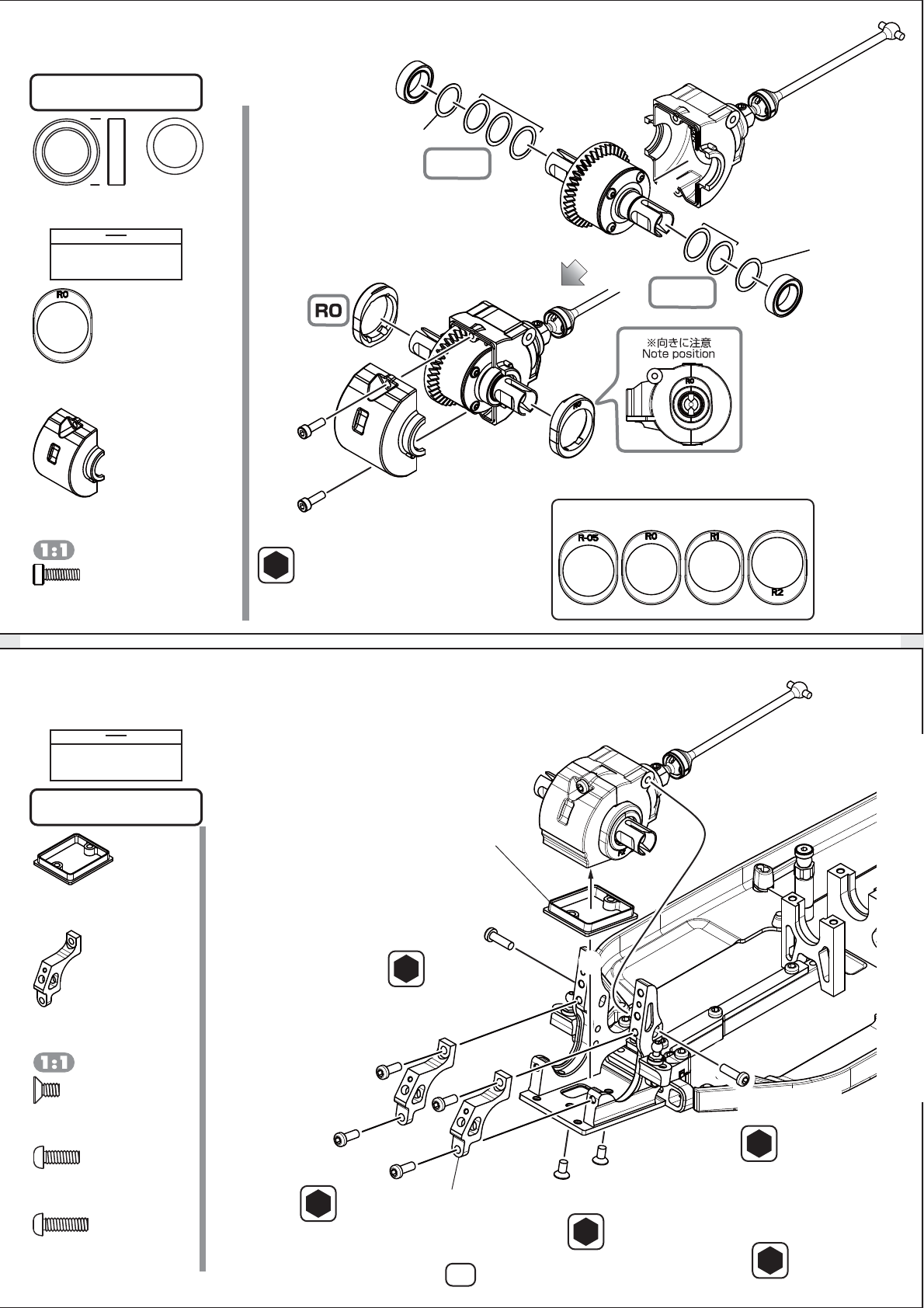

7. フロントギヤボックスの取付け
Front Gear Box Installation
6. ギヤボックスの組み立て
Gear Box Assembly
2.0
六角レンチ（2.0mm）
Allen Key ( 2.0mm )
9
このページで使用するパーツ
Parts used on this page
BB-1510
10x15 ベアリング ×2
Bearing
ZC-S100S
φ10mm シム ×5
φ10×0.1 シム ×2
Shim
ZC-BH310
M3x10 ボタンヘッド ×2
BHS Screw
S4-302H
ハイトアダプター R0
Height Adapter
R0
S4-302R
リヤギヤボックス B
Rear Gear Box
B
S4-302H
ハイトアダプター R0
Height Adapter
R0
セッティングパーツとしてご使用下さい。
Use these parts for adjusting setup.
−0.5mm +1mm +2mm
S4-302H
ハイトアダプター R0 ×2
Height Adapter
R0
S4-302R
リヤギヤボックス B ×1
Rear Gear Box
B
S4-002BC
バルクヘッドキャップ ×2
Bulkhead Cap
S4-302F
フロントギヤボックス C ×1
Front Gear Box
C
ZC-C268
M2.6x8 キャップスクリュー ×2
SHC Screw
ZC-BH38
M3x8 ボタンヘッド ×4
BHS Screw
ZC-F36
M3x6 サラキャップ ×2
FHS Screw
このページで使用するパーツ
Parts used on this page
②
①
①
②
①
ZC-S100S
φ10 ㎜シム ×3
Shim
BB-1510
10x15 ベアリング
Bearing
ZC-S100S
φ10×0.1 シム
Shim
計 0.7 ㎜
Total 0.7 ㎜
ZC-S100S
φ10 ㎜シム ×2
Shim
BB-1510
10x15 ベアリング
Bearing
ZC-S100S
φ10×0.1 シム
Shim
計0.5㎜
Total 0.5 ㎜
②
ZC-C268
M2.6x8 キャップスクリュー
Cap Screw
2.0
④
①
②
③
④
④
ZC-BH38
M3x8 ボタンヘッド
BHS Screw
2.0
ZC-BH310
M3x10 ボタンヘッド
BHS Screw
2.0
ZC-BH310
M3x10 ボタンヘッド
BHS Screw
2.0
S4-302F
フロントギヤボックス C
Front Gear Box
C
ZC-F36
M3x6 サラキャップ
FHS Screw
2.0
S4-002BC
バルクヘッドキャップ
Bulkhead Cap
袋#4の内容
Bag #4 Contents
袋#4の内容
Bag #4 Contents
