YOKB-YZ4SF YZ-4 SF Buggy Manual

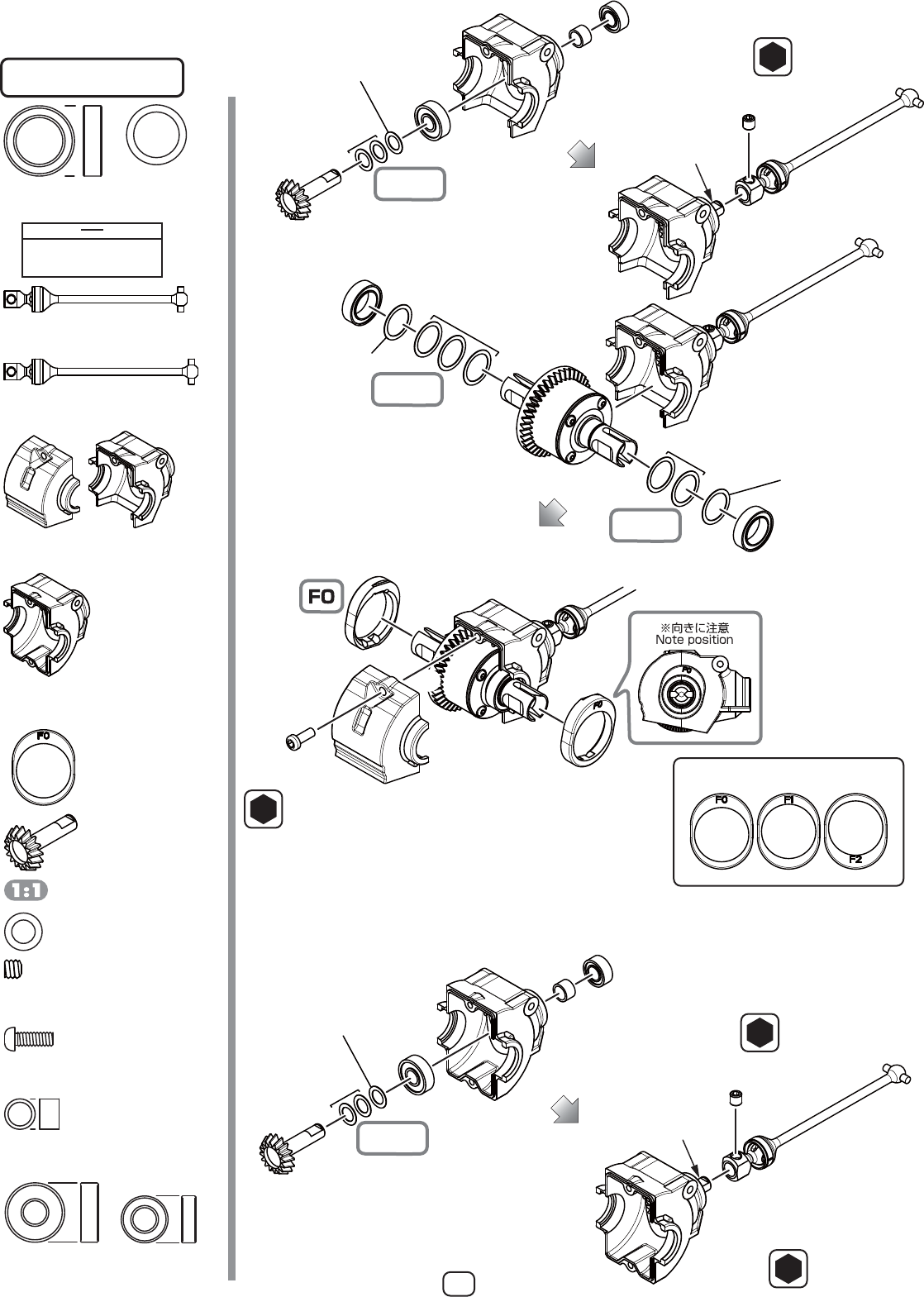

5. ギヤボックスの組み立て
Gear Box Assembly
2.0
六角レンチ（2.0mm）
Allen Key ( 2.0mm )
8
BB-105-2
5x10 ベアリング ×2
Bearing
②
B2-010BC
リヤ ベアリングカラー・青 ×2
Rear Bearing Collar・Blue
BB-135-2
5x13 ベアリング ×2
Bearing
ZC-BH38
M3x8 ボタンヘッド ×1
BHS Screw
ZC-S50S
φ5mm シム ×4
φ5×0.1 シム ×2
Shim
ZC-SS43
M4x3 セットスクリュー ×2
Set Screw
平らな面
Flat side
S4-010C66
メインドライブシャフト･S
Main Drive Shaft･Short
2.0
ZC-SS43
M4x3 セットスクリュー
Set Screw
ZC-S100S
φ10 ㎜シム ×2
Shim
ZC-S100S
φ10 ㎜シム ×3
Shim
S4-302H
ハイトアダプター F0
Height Adapter
F0
S4-302F
フロントギヤボックス B
Front Gear Box
B
S4-302H
ハイトアダプター F0
Height Adapter
F0
BB-1510
10x15 ベアリング
Bearing
+1mm +2mm
セッティングパーツとしてご使用下さい。
Use these parts for adjusting setup.
S4-503D16
ドライブギヤ 16T
Drive Gear
BB-105-2
5x10 ベアリング
Bearing
B2-010BC
リヤ ベアリングカラー・青
Rear Bearing Collar・Blue
S4-302R
リヤギヤボックス A
Rear Gear Box
A
BB-135-2
5x13 ベアリング
Bearing
ZC-S50S
φ5mm シム ×2
Shim
ZC-S50S
φ5×0.1 シム
Shim
計 0.5 ㎜
Total 0.5 ㎜
平らな面
Flat side
S4-010C71
メインドライブシャフト･L
Main Drive Shaft･Long
2.0
ZC-SS43
M4x3 セットスクリュー
Set Screw
●
REAR
●
●
FRONT
●
このページで使用するパーツ
Parts used on this page
袋#4の内容
Bag #4 Contents
S4-302R
リヤギヤボックス A ×1
Rear Gear Box
A
S4-302F
フロントギヤボックス A&B 各 1
Front Gear Box
A & B 1Ea
S4-302H
ハイトアダプター F0 ×2
Height Adapter
F0
S4-503D16
ドライブギヤ 16T ×2
Drive Gear
S4-010C66
メインドライブシャフト･S( フロント ) ×1
Main Drive Shaft･Short ( Front )
S4-010C71
メインドライブシャフト･L( リヤ ) ×1
Main Drive Shaft･Long ( Rear )
BB-1510
10x15 ベアリング ×2
Bearing
ZC-S100S
φ10mm シム ×5
φ10×0.1 シム ×2
Shim
ZC-BH38
M3x8 ボタンヘッド
BHS Screw
2.0
①
①
②
①
②
BB-1510
10x15 ベアリング
Bearing
ZC-S100S
φ10×0.1 シム
Shim
ZC-S100S
φ10×0.1 シム
Shim
S4-503D16
ドライブギヤ 16T
Drive Gear
BB-105-2
5x10 ベアリング
Bearing
B2-010BC
リヤ ベアリングカラー・青
Rear Bearing Collar・Blue
BB-135-2
5x13 ベアリング
Bearing
S4-302F
フロントギヤボックス A
Front Gear Box
A
ZC-S50S
φ5mm シム ×2
Shim
ZC-S50S
φ5×0.1 シム
Shim
計 0.5 ㎜
Total 0.5 ㎜
計 0.7 ㎜
Total 0.7 ㎜
計 0.5 ㎜
Total 0.5 ㎜
