Operation Manual

Element
20 Xerox
®
WorkCentre
®
3615 Schwarzweiß-Multifunktionsdruck
Benutzerhandbuch

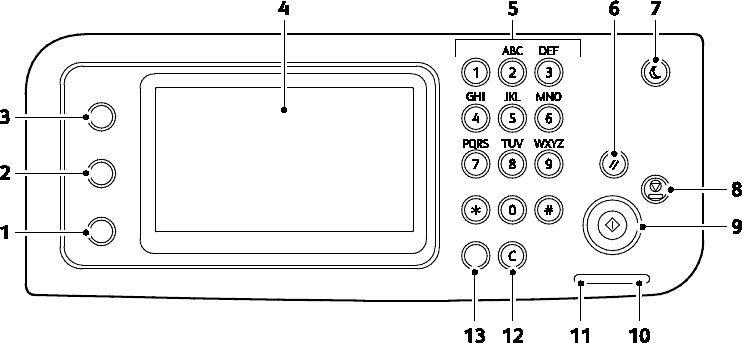

Steuerpult
Das Steuerpult besteht aus dem Touchscreen und den Tasten, mit deren Hilfe der Drucker gesteuert
wird. Das Steuerpult:
• zeigt den aktuellen Status des Druckers an.
• bietet Zugriff auf Druckfunktionen.
• bietet Zugriff auf Referenzmaterial.
• bietet Zugriff auf die Systemverwaltung.
• bietet Zugriff auf Menüs und Videos zur Störungsbeseitigung.
• zeigt Meldungen, wenn Druckmaterial nachgelegt, Austauschmodule ausgewechselt oder
Druckmaterialstaus beseitigt werden müssen.
• zeigt Fehler- und Warnmeldungen.
1. Taste Gerätestatus: zeigt die Systemmenüs an.
2. Taste Auftragsstatus: zeigt die aktiven Aufträge sowie die verfügbaren geschützten Druck- und
Faxaufträge in der Auftragsstatusanzeige am Touchscreen.
3. Betriebsartenstartseite: dient zum Aufrufen des Betriebsartenmenüs zum Zugriff auf die
Betriebsarten des Druckers (z. B. Kopieren, Scannen, Fax).
4. Touchscreen: enthält Informationen und die Menüs zur Steuerung des Geräts.
5. Alphanumerische Tastatur dient zur Eingabe alphanumerischer Zeichen.
6. Alles löschen: löscht vorangegangene und geänderte Einstellungen für die aktuelle Option.
7. Energiesparmodus dient zum Aufrufen und Beenden des Energiesparmodus.
8. Taste Stopp: bricht den aktuellen Auftrag ab.
9. Start dient zum Auslösen der Auftragsverarbeitung.
10. Fehleranzeige
− Leuchtet rot, wenn eine Störung vorliegt oder ein Bedienereingriff erforderlich ist.
− Blinkt rot, wenn ein Fehler aufgetreten ist, zu dessen Behebung technischer Support benötigt
wird.
11. Datenanzeige
− Blinkt grün, wenn der Drucker gerade ein Fax verschickt oder empfängt.
− Leuchtet grün, wenn mindestens ein gespeicherter Auftrag, ein geschützter Druckauftrag
oder ein geschützter Faxauftrag im Gerät vorliegt.
12. Löschtaste: leert Zahlenfelder oder löscht die letzte Ziffer einer eingegebenen Zahl.
13. Wahlwiederholung/Pause: ruft die zuletzt gewählte Faxnummer auf bzw. fügt eine Wahlpause
in einer Faxnummer ein.
