Installation Instructions

1A
COLLIER
VIS DE
COLLIER
2
2
PLAQUE DE
MONTAGE
1 1
3
3
COLLIER
VIS DE
COLLIER
6
7
GOUJON
FILETÉ
88
5
3

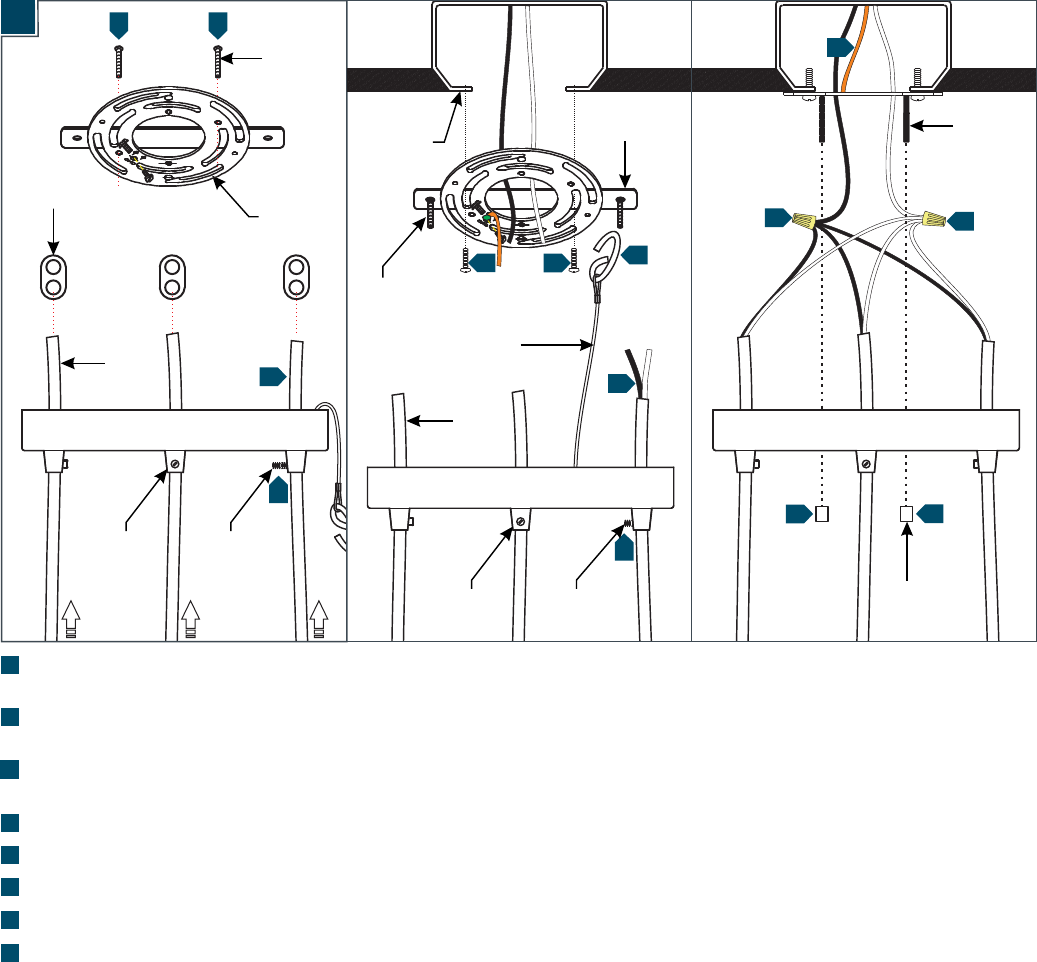

Installer le Luminaire
Installez les goujons filetés dans la plaque de montage, fixez avec un écrou (le cas échéant ou nécessaire). Fixez la plaque
de montage à la boîte de jonction.
Déterminez la longueur désirée du luminaire, desserrez la vis de collier et faites passer le cordon du luminaire à travers le
collier de décharge de traction, le dais et le décharge de traction. Resserrez la vis de collier.
Couper le cordon en excès laissant 6 "de cordon derrière, dénuder 4" (Assurez-vous de ne pas entailler les fils intérieurs), et
dénuder l'extrémité des fils.
Accrochez le câble d'installation à la plaque de montage.
Connectez le luminaire à un terrain approprié conformément aux codes électriques locaux.
Connectez le fil blanc de luminaire (carré et / ou rigide) au fil de la ligne d'alimentation neutre avec un écrou de fil.
Connectez le fil noir de luminaire (rond et / ou lisse) au fil de la ligne d'alimentation chaude avec un écrou de fil.
Placer soigneusement tous les fils dans la boîte de jonction, placez la dais sur les goujons de la plaque de montage et le
fixer en place en vissant les écrous sur les goujons filetés.
1
2
3
4
5
6
7
8
GOUJON
FILETÉ
CABLE DE INSTALLATION
CORDON
CORDON
RÉDUCTEUR
DE TENSION
BOÎTE DE
JONCTION
PLAQUE DE
MONTAGE
ECROU
CAPUCHON
GOUJON
FILETÉ
4
11
