Installation Guide

wolfappliance.com | 7
INSTALLATION
5 Glissez le conduit de cheminée supérieur sur le cadre
d'appui et xez ce dernier au moyen des vis fournies.
Reportez-vous à l'illustration ci-dessous. Glissez le
conduit de cheminée inférieur sur le conduit supérieur et
xez-le temporairement dans cette position au moyen de
ruban adhésif.
6 Relevez la hotte jusqu'au cadre d'appui et reliez la
hotte au cadre de soutien avec les quatre vis fournies.
Reportez-vous à l'illustration ci-dessous.
7 Insérez le connecteur à deux broches de la hotte dans la
prise située sur le cadre d'appui.
8 Pour les souferies internes, installez la souferie. Pour
les souferies à distance, passez à l'étape 9.
9 Effectuez les connexions des ls. Reportez-vous à la
page 9.
10 Une fois les connexions de ls terminées, retirez le ruban
adhésif xant le conduit de cheminée inférieur, puis
abaissez-le jusqu'à ce qu'il soit appuyé sur la hotte.
AVERTISSEMENT
Des chocs électriques sont possibles si les vis ne
sont pas installées ou si l'appareil n'est pas xé
conformément à ces directives.
Installation
HOTTE D'ÎLOT
1 Marquez la ligne centrale pour l'emplacement de quatre
trous de montage en utilisant les dimensions indiquées
dans l'illustration ci-dessous. Utilisez le gabarit fourni
pour marquer l'emplacement des supports de montage,
puis utilisez une mèche de 1¼po pour percer un trou
pour l'alimentation électrique.
2 Placez quatre vis de montage dans le plafond, plus
placez la cadre d'appui sur ces vis. Une fois le cadre
d'appui en place, serrez les vis.
3 Déterminez la hauteur désirée du cadre d'appui et
réglez-la en retirant quatre vis. Une fois la hauteur
désirée obtenue, réinstallez et serrez les vis.
4 Placez la persienne sur le cadre d'appui, puis xez la
gaine à la persienne.
8
5
/8
po
(219)
EMPLACEMENT
DE L'ÉLECTRICITÉ
11 po
(279)

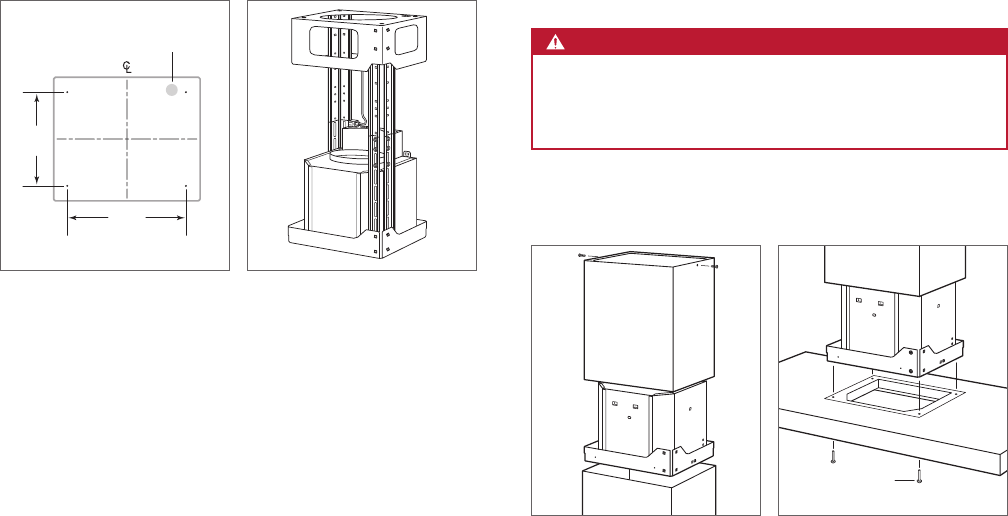

Emplacement de montage. Cadre d'appui.
MOUNTING
SCREW
UPPER
FLUE
VIS DE
MONTAGE
Installez la cheminée
télescopique.
Installez la hotte.
