Installation Guide

wolfappliance.com | 7
INSTALACIÓN
5 Deslice el tubo de chimenea superior sobre el marco
de soporte y je el marco de soporte con los tornillos
incluidos. Consulte la siguiente ilustración. Deslice el
tubo de chimenea inferior sobre el superior y asegúrelo
temporalmente en su posición con cinta adhesiva.
6 Levante la campana hacia el marco de soporte y
conecte la campana al marco de soporte con los cuatro
tornillos incluidos. Consulte la siguiente ilustración.
7 Introduzca el conector de dos clavijas de la campana en
el tomacorriente del marco de soporte.
8 Si se trata de un extractor interno, instálelo. Si se trata
de un extractor remoto, continúe con el paso 9.
9 Realice las conexiones de cableado. Consulte la página 9.
10 Una vez que termine las conexiones eléctricas, retire la
cinta adhesiva que sostiene el tubo de chimenea inferior
y luego bájelo hasta que se apoye sobre la campana.
ADVERTENCIA
Si no se instalan los tornillos o el dispositivo de jación
de acuerdo con estas instrucciones se pueden generar
riesgos eléctricos.
Instalación
CAMPANA PARA ISLAS
1 Marque la línea central para ubicar los cuatro oricios
de montaje según las dimensiones que se muestran en
la ilustración a continuación. Utilice la plantilla que viene
incluida para marcar la ubicación de los soportes de
montaje y con una broca de taladro de 1
1
/4" perfore un
oricio para la alimentación eléctrica.
2 Coloque los cuatro tornillos de montaje en el techo y
luego ubique el marco de soporte sobre estos tornillos.
Una vez que el marco de soporte esté en su lugar,
apriete los tornillos.
3 Determine la altura deseada del marco de soporte y ajuste
la altura retirando los cuatro tornillos. Una vez que se logre
la altura deseada, vuelva a instalar y asegure los tornillos.
4 Coloque la compuerta sobre el marco de soporte y luego
una los conductos a la compuerta.
8
5
/8
"
(219)
UBICACIÓN
ELÉCTRICA
11"
(279)

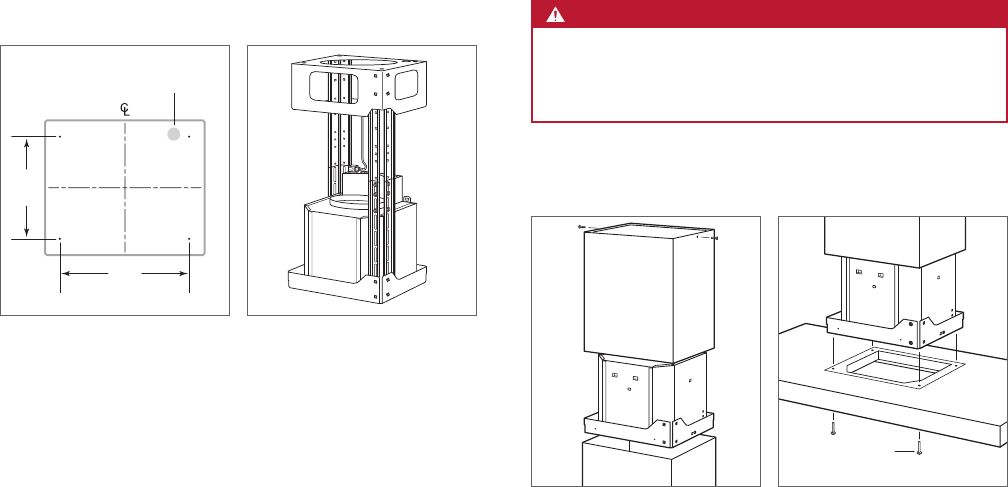

Ubicación del montaje. Marco de soporte.
MOUNTING
SCREW
UPPER
FLUE
TORNILLO
DE MONTAJE
Instale el tubo telescópico. Instale la campana.
