Appendix A: WIMAN Hardware
8.3 Hybrid-cable sets
Nachfolgend sind einige Anschlussbeispiele für die verschiede-
nen Hybridkabel aufgeführt. Eine genaue Beschreibung der ein-
zelnen Hybridkabel ist in Kapitel 8.4 auf Seite 78 nachzulesen.

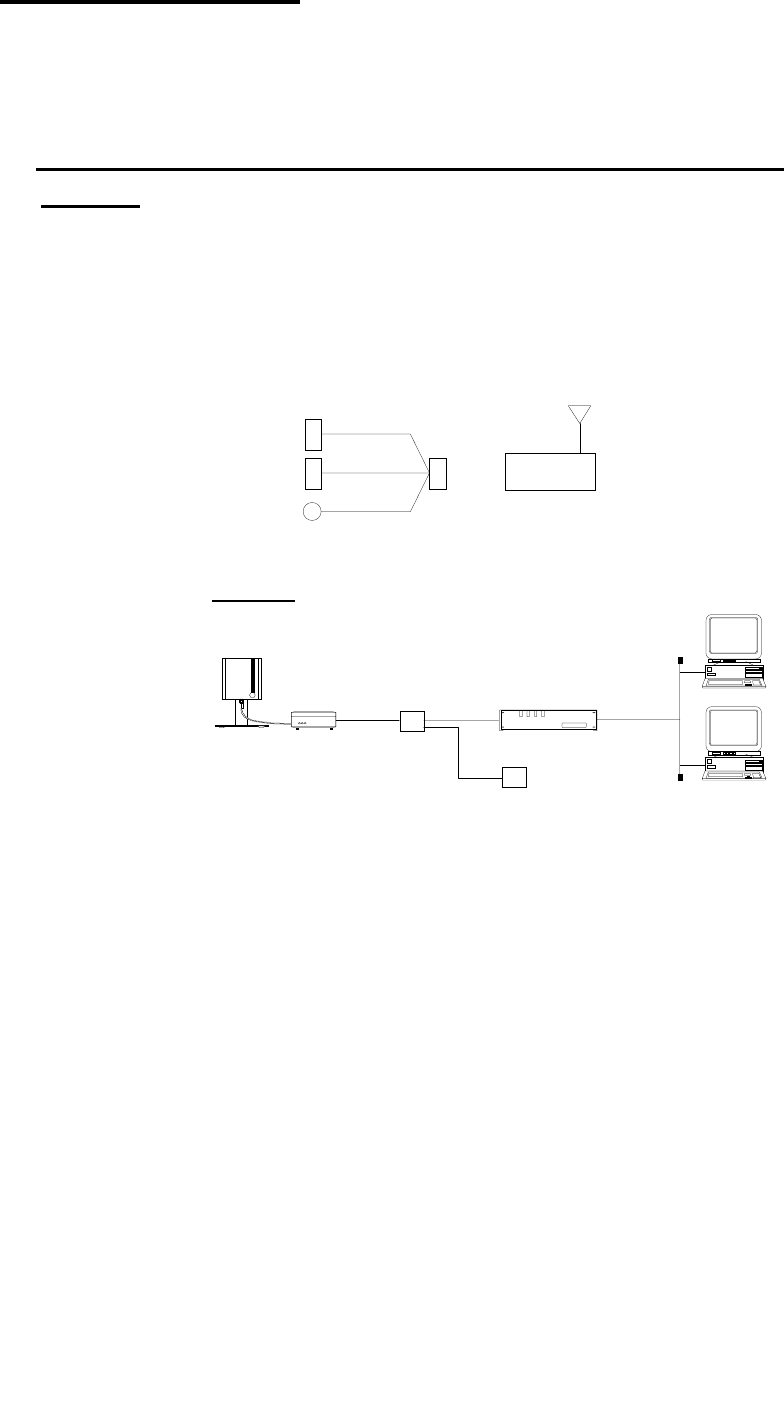

8.3.1 Standard Connection (Indoor) using Hybrid cable
Type 1
Hybrid-cable Type 1 is only used when a WIMAN is directly
connected to a Router (e.g. CISCO). This type of connection can
be used for devices, which are in close range to the Router (In-
door-Installation).
SubD 37 F
SubD 15 F
SubD 9 F
DIN M
(H1-X21C-37)
X.21
Config
24 V
WIMAN
Sample:
Frame Relay
Access Device
Power supply
Hybrid-
cable
WIMAN Access
(incl. Planar-
antenna)
LAN
