MCZ-SERIES

MCZ R 24VUC

Weidmüller Interface GmbH & Co. KG

Klingenbergstraße 16

D-32758 Detmold

Germany

Fon: +49 5231 14-0

Fax: +49 5231 14-292083

www.weidmueller.com

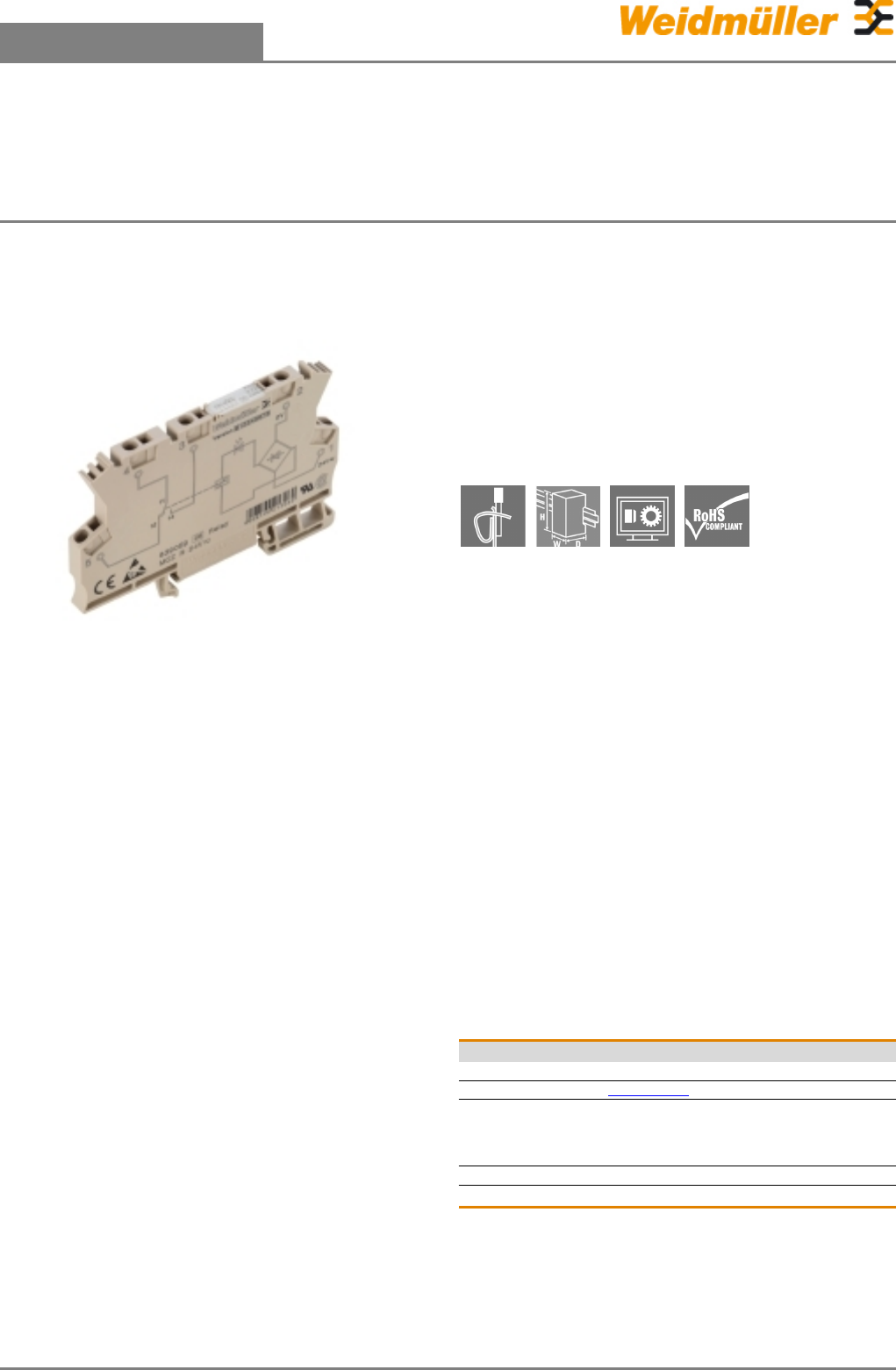

Zdjęcie produktu

Ogólne dane do zamówienia



Typ MCZ R 24VUC

Nr zam. 8390590000

Wykonanie MCZ-SERIES, Łączniki do przekaźników, Liczba

styków: 1 zestyk przełączny AgSnO, Znamionowe

napięcie sterowania: 24 V UC ±10 %, prąd trwały:

6 A, złącze sprężynowe

GTIN (EAN) 4008190213060

J. op. 10 Szt.



Przy szerokości 6 mm przekaźniki MCZ R zalicza się do

najwęższych w swojej kategorii.

Ma następujące cechy:

• złącze sprężynowe

• wbudowane połączenie poprzeczne na wejściu/wyjściu

Przekrój zaciskanych przewodów wynosi 0,5...1,5 mm².

Summary of content (5 pages)

PAGE 1
Karta katalogowa MCZ-SERIES MCZ R 24VUC Weidmüller Interface GmbH & Co. KG Klingenbergstraße 16 D-32758 Detmold Germany Fon: +49 5231 14-0 Fax: +49 5231 14-292083 www.weidmueller.com Zdjęcie produktu Przy szerokości 6 mm przekaźniki MCZ R zalicza się do najwęższych w swojej kategorii. Ma następujące cechy: • złącze sprężynowe • wbudowane połączenie poprzeczne na wejściu/wyjściu Przekrój zaciskanych przewodów wynosi 0,5...1,5 mm². Ogólne dane do zamówienia Typ Nr zam. Wykonanie GTIN (EAN) J. op.
PAGE 2
Karta katalogowa MCZ-SERIES MCZ R 24VUC Weidmüller Interface GmbH & Co. KG Klingenbergstraße 16 D-32758 Detmold Germany Fon: +49 5231 14-0 Fax: +49 5231 14-292083 www.weidmueller.com Dane techniczne Wymiary i ciężary Szerokość Wysokość Głębokość Masa netto 6,1 mm 91 mm 63,2 mm 27,2 g Szerokość (cale) Wysokość (cale) Głębokość (cale) 0,24 inch 3,583 inch 2,488 inch 60 °C 50 °C 5 - 93% wilg. wzgl., Tu = 40°C, brak kondensacji -40 °C...60 °C Temperatura magazynowania, min. Temperatura pracy, min.
PAGE 3
Karta katalogowa MCZ-SERIES MCZ R 24VUC Weidmüller Interface GmbH & Co. KG Klingenbergstraße 16 D-32758 Detmold Germany Fon: +49 5231 14-0 Fax: +49 5231 14-292083 www.weidmueller.com Dane techniczne Koordynacja izolacji Napięcie znamionowe Stopień zanieczyszczenia Wytrzymałość dielektryczna, wejście/ wyjście wytrzymałość napięciowa względem szyny nośnej 300 V 2 4 kVeff / 1 s 4 kVef / 1 Min.
PAGE 4
Karta katalogowa MCZ-SERIES MCZ R 24VUC Weidmüller Interface GmbH & Co. KG Klingenbergstraße 16 D-32758 Detmold Germany Fon: +49 5231 14-0 Fax: +49 5231 14-292083 www.weidmueller.com Dane techniczne Pobieranie Broszura/Katalog Dane projektowe Dane projektowe Dokumentacja użytkownika Dopuszczenie/Certyfikat/Deklaracja zgodności CAT 4.2 ELECTR 18/19 EN EPLAN, WSCAD, Zuken E3.S STEP Operating Instructions DE_PA_5600_160311_004.pdf Data sporządzenia 16 lipca 2019 18:42:02 CEST Aktualizacja katalogu 07.06.
PAGE 5
Karta katalogowa MCZ-SERIES MCZ R 24VUC Weidmüller Interface GmbH & Co. KG Klingenbergstraße 16 D-32758 Detmold Germany Fon: +49 5231 14-0 Fax: +49 5231 14-292083 www.weidmueller.com Rysunki Zdjęcie produktu Graph Podobny do przedstawionego na ilustracji Schemat połączeń Graph Charakterystyka ograniczenia prądu obciążenia DC Krzywa obciążalności prądowej Dimensional drawing Data sporządzenia 16 lipca 2019 18:42:02 CEST Aktualizacja katalogu 07.06.
