Fiche de données



Date de création 28 novembre 2019 09:28:07 CET

 Niveau du catalogue 22.11.2019 / Toutes modifications techniques réservées 1

CIE #96 Connecteur enfichable

HDC HE 24 FP

Weidmüller Interface GmbH & Co. KG

Klingenbergstraße 26

D-32758 Detmold

Germany

Fon: +49 5231 14-0

Fax: +49 5231 14-292083

www.weidmueller.com

Informations générales de commande



Type HDC HE 24 FP

Référence 1873580000

Version CIE ,96 Connecteur enfichable, Femelle, 500 V, 16

A, Nombre de pôles: 24, PUSH IN, Taille: 8

GTIN (EAN) 4032248458196

Qté. 1 pièce(s)



La technologie de raccordement Push-In est une

technique par enfichage direct. Le conducteur

préparé peut être enfiché directement dans le

niveau de raccordement du conducteur, sans

accessoires additionnels. Nombre

de pôles : 24 Courant nominal :

16 A Bemessungsspannung:

500 V Nennspannung nach UL/CSA:

600 V AC/DC <img src="assets/

PCB_Icon_Push_In_Technology.jpg" alt="" height="50"

width="50">Technologie PUSH IN

Summary of content (5 pages)

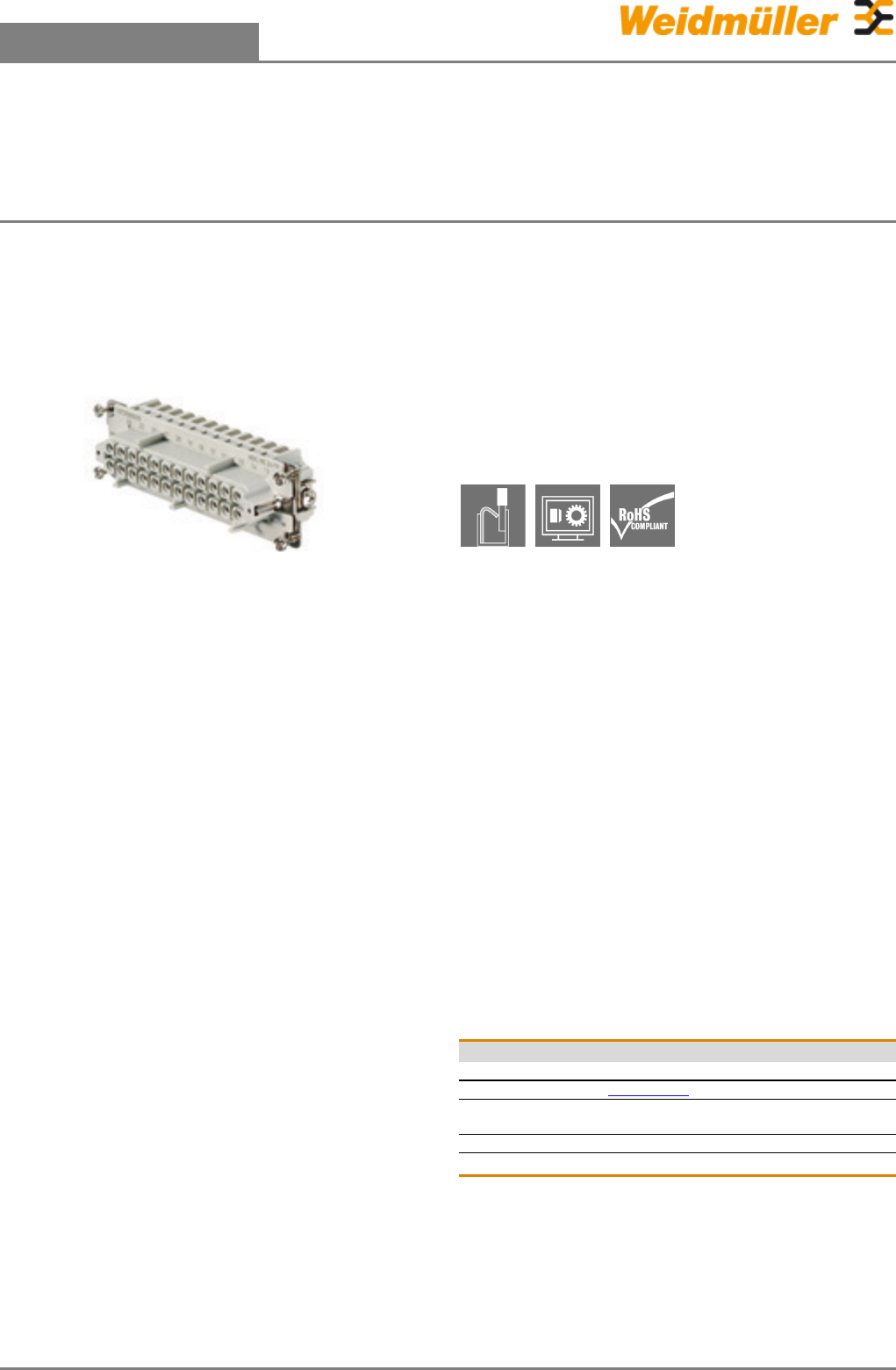

PAGE 1
Fiche de données CIE #96 Connecteur enfichable HDC HE 24 FP Weidmüller Interface GmbH & Co. KG Klingenbergstraße 26 D-32758 Detmold Germany Fon: +49 5231 14-0 Fax: +49 5231 14-292083 www.weidmueller.com La technologie de raccordement Push-In est une technique par enfichage direct. Le conducteur préparé peut être enfiché directement dans le niveau de raccordement du conducteur, sans accessoires additionnels.
PAGE 2
Fiche de données CIE #96 Connecteur enfichable HDC HE 24 FP Weidmüller Interface GmbH & Co. KG Klingenbergstraße 26 D-32758 Detmold Germany Fon: +49 5231 14-0 Fax: +49 5231 14-292083 www.weidmueller.
PAGE 3
Fiche de données CIE #96 Connecteur enfichable HDC HE 24 FP Weidmüller Interface GmbH & Co. KG Klingenbergstraße 26 D-32758 Detmold Germany Fon: +49 5231 14-0 Fax: +49 5231 14-292083 www.weidmueller.com Caractéristiques techniques Version Cote de lame fendue (raccordement vissé) SD 0,5 x 3,0 Matériau Alliage de cuivre Section de raccordement du conducteur, max. 2,5 mm² Section de raccordement du conducteur, min. 0,5 mm² Section de raccordement du conducteur, souple avec embout DIN 46228/1, max.
PAGE 4
Fiche de données CIE #96 Connecteur enfichable HDC HE 24 FP Dessins Weidmüller Interface GmbH & Co. KG Klingenbergstraße 26 D-32758 Detmold Germany Fon: +49 5231 14-0 Fax: +49 5231 14-292083 www.weidmueller.com Date de création 28 novembre 2019 09:28:07 CET Niveau du catalogue 22.11.
PAGE 5
Technical data Screw size M 2.5 Connector type Signal contacts S 6/6 Dia. tightening torque in Nm Recommended blade inserts and AF size for hexagon socket 0.5 - 0.55 SD 0.6 x 3.5 mm or PZ0 S 6/12 Fastening screws HQ 4/2 0.5 - 0.55 SD 0.6 x 3.5 mm or PZ0 0.8 (plastic) / 1.1 (metal) SD 0.6 x 3.5 mm or PH0 HQ 8 0.8 (plastic) / 1.1 (metal) SD 0.6 x 3.5 mm or PH0 HQ 17 Contact screws HA 3 0.8 (plastic) / 1.1 (metal) SD 0.6 x 3.5 mm or PH0 0.5 - 0.55 SD 0.5 x 3.0 mm HA 4 0.5 - 0.55 SD 0.
