Fiche de données



Date de création 28 novembre 2019 09:28:12 CET

 Niveau du catalogue 22.11.2019 / Toutes modifications techniques réservées 1

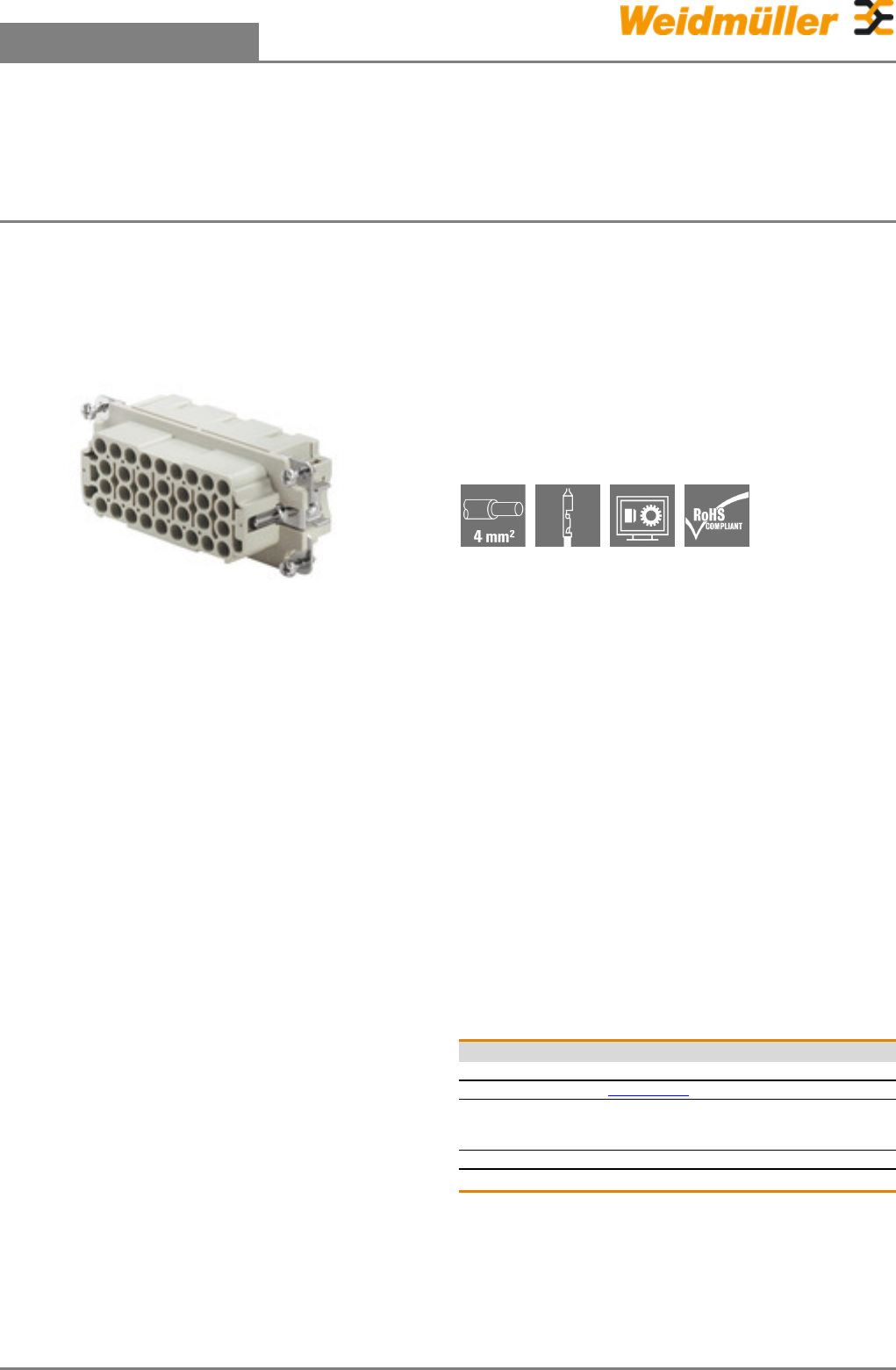

CIE #96 Connecteur enfichable

HDC HEE 32 FC

Weidmüller Interface GmbH & Co. KG

Klingenbergstraße 26

D-32758 Detmold

Germany

Fon: +49 5231 14-0

Fax: +49 5231 14-292083

www.weidmueller.com

Informations générales de commande



Type HDC HEE 32 FC

Référence 1826800000

Version CIE ,96 Connecteur enfichable, Femelle, 500 V, 16

A, Nombre de pôles: 32, Raccordement à sertir,

Taille: 6

GTIN (EAN) 4032248330201

Qté. 1 pièce(s)



La série HEE possède des contacts haute densité et est

fabriquée sur la base des inserts HE qui ont déjà fait leurs

preuves.

Le niveau de raccordement du conducteur est conçu

pour contacts à sertir. La méthode de raccordement à

sertissage éprouvée est couramment utilisée depuis des

décennies. Les contacts à sertir ne sont pas inclus dans la

livraison des inserts.

Raccordement serti

Summary of content (5 pages)

PAGE 1
Fiche de données CIE #96 Connecteur enfichable HDC HEE 32 FC Weidmüller Interface GmbH & Co. KG Klingenbergstraße 26 D-32758 Detmold Germany Fon: +49 5231 14-0 Fax: +49 5231 14-292083 www.weidmueller.com La série HEE possède des contacts haute densité et est fabriquée sur la base des inserts HE qui ont déjà fait leurs preuves. Le niveau de raccordement du conducteur est conçu pour contacts à sertir. La méthode de raccordement à sertissage éprouvée est couramment utilisée depuis des décennies.
PAGE 2
Fiche de données CIE #96 Connecteur enfichable HDC HEE 32 FC Weidmüller Interface GmbH & Co. KG Klingenbergstraße 26 D-32758 Detmold Germany Fon: +49 5231 14-0 Fax: +49 5231 14-292083 www.weidmueller.
PAGE 3
Fiche de données CIE #96 Connecteur enfichable HDC HEE 32 FC Weidmüller Interface GmbH & Co. KG Klingenbergstraße 26 D-32758 Detmold Germany Fon: +49 5231 14-0 Fax: +49 5231 14-292083 www.weidmueller.com Caractéristiques techniques Version Longueur de dénudage, raccordement nominal 7,5 mm Section de raccordement du conducteur, AWG, max. AWG 12 Section de raccordement du conducteur, max. 4 mm² Section de raccordement du conducteur, min.
PAGE 4
Fiche de données CIE #96 Connecteur enfichable HDC HEE 32 FC Dessins Weidmüller Interface GmbH & Co. KG Klingenbergstraße 26 D-32758 Detmold Germany Fon: +49 5231 14-0 Fax: +49 5231 14-292083 www.weidmueller.com Date de création 28 novembre 2019 09:28:12 CET Niveau du catalogue 22.11.
PAGE 5
Technical data Screw size M 2.5 Connector type Signal contacts S 6/6 Dia. tightening torque in Nm Recommended blade inserts and AF size for hexagon socket 0.5 - 0.55 SD 0.6 x 3.5 mm or PZ0 S 6/12 Fastening screws HQ 4/2 0.5 - 0.55 SD 0.6 x 3.5 mm or PZ0 0.8 (plastic) / 1.1 (metal) SD 0.6 x 3.5 mm or PH0 HQ 8 0.8 (plastic) / 1.1 (metal) SD 0.6 x 3.5 mm or PH0 HQ 17 Contact screws HA 3 0.8 (plastic) / 1.1 (metal) SD 0.6 x 3.5 mm or PH0 0.5 - 0.55 SD 0.5 x 3.0 mm HA 4 0.5 - 0.55 SD 0.
