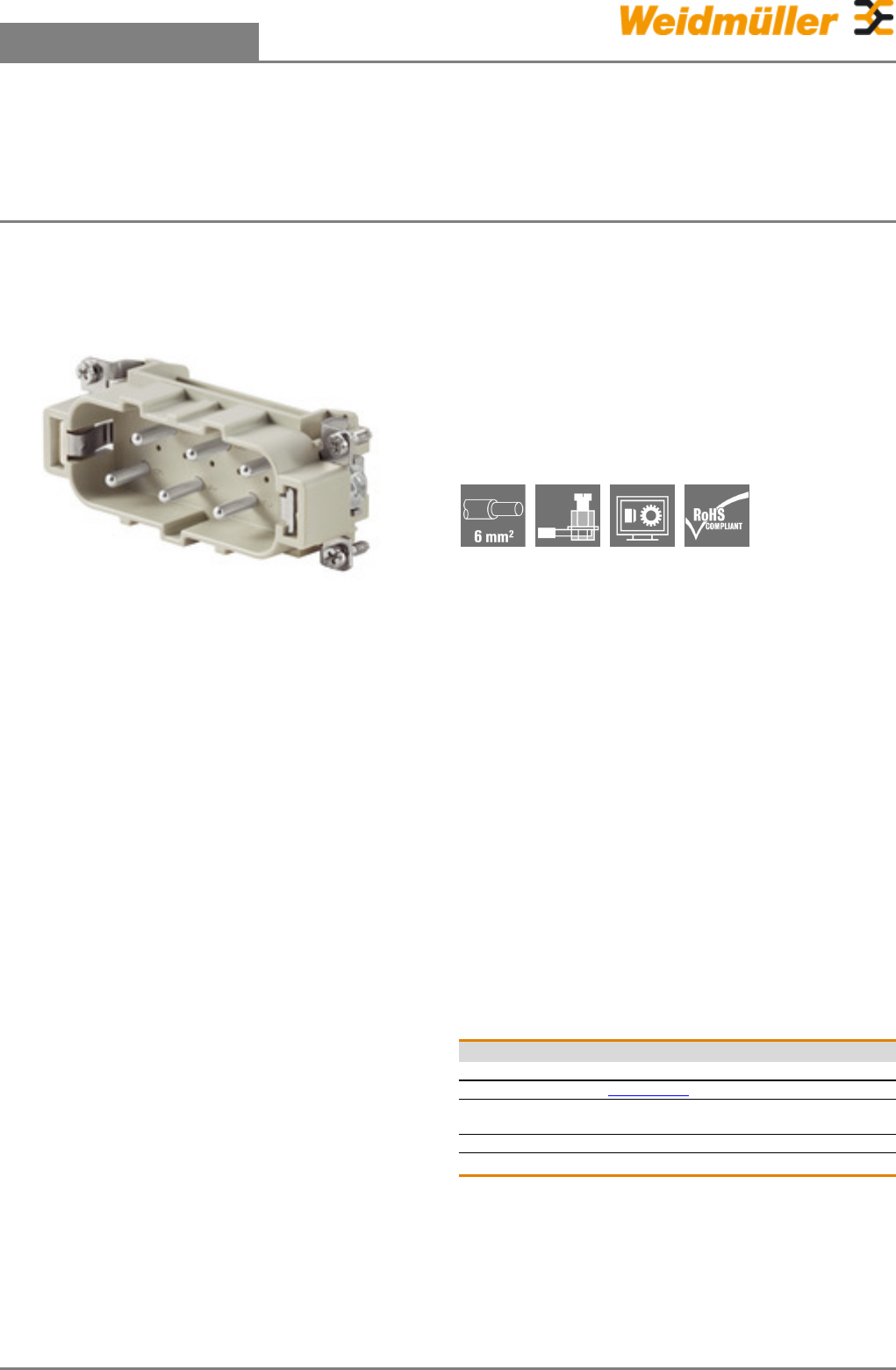

Fiche de données



Date de création 1 mars 2019 16:53:36 CET

 Niveau du catalogue 15.02.2019 / Toutes modifications techniques réservées 1

CIE #96 Connecteur enfichable

HDC HSB 6 MS

Weidmüller Interface GmbH & Co. KG

Klingenbergstraße 16

D-32758 Detmold

Germany

Fon: +49 5231 14-0

Fax: +49 5231 14-292083

www.weidmueller.com

Informations générales de commande



Type HDC HSB 6 MS

Référence 1498700000

Version CIE ,96 Connecteur enfichable, Mâle, 400 V, 35 A,

Nombre de pôles: 6, Raccordement vissé, Taille: 6

GTIN (EAN) 4008190035136

Cdt. 1 pièce(s)



La série HSB supporte 35A par contact simultanément.

Le montage s'effectue avec du raccordement vissé, ce qui

garantit une liaison sûre et fiable.

Le niveau de raccordement du conducteur est conçu

pour les raccordements à vis. Tous les éléments de

raccordement vissés sont équipés d'une protection des

fils.

Raccordement vissé

Summary of content (8 pages)

PAGE 1
Fiche de données CIE #96 Connecteur enfichable HDC HSB 6 MS Weidmüller Interface GmbH & Co. KG Klingenbergstraße 16 D-32758 Detmold Germany Fon: +49 5231 14-0 Fax: +49 5231 14-292083 www.weidmueller.com La série HSB supporte 35 A par contact simultanément. Le montage s'effectue avec du raccordement vissé, ce qui garantit une liaison sûre et fiable. Le niveau de raccordement du conducteur est conçu pour les raccordements à vis.
PAGE 2
Fiche de données CIE #96 Connecteur enfichable HDC HSB 6 MS Weidmüller Interface GmbH & Co. KG Klingenbergstraße 16 D-32758 Detmold Germany Fon: +49 5231 14-0 Fax: +49 5231 14-292083 www.weidmueller.com Caractéristiques techniques Dimensions et poids Longueur Largeur Hauteur Poids net 84,5 mm 34 mm 34 mm 90 g Longueur (pouces) Largeur (pouces) Hauteur (pouces) 3,327 inch 1,339 inch 1,339 inch Températures Température limite -40 °C ...
PAGE 3
Fiche de données CIE #96 Connecteur enfichable HDC HSB 6 MS Weidmüller Interface GmbH & Co. KG Klingenbergstraße 16 D-32758 Detmold Germany Fon: +49 5231 14-0 Fax: +49 5231 14-292083 www.weidmueller.com Caractéristiques techniques Version Cote de lame fendue (raccordement vissé) SD 0,8 x 4,0 Couple de serrage min. contact principal 1,2 Nm Longueur de dénudage, raccordement nominal 11 mm Résistance de passage ≤ 2mΩ Section de raccordement du conducteur, AWG, min.
PAGE 4
Fiche de données CIE #96 Connecteur enfichable HDC HSB 6 MS Dessins Weidmüller Interface GmbH & Co. KG Klingenbergstraße 16 D-32758 Detmold Germany Fon: +49 5231 14-0 Fax: +49 5231 14-292083 www.weidmueller.com Date de création 1 mars 2019 16:53:36 CET Niveau du catalogue 15.02.
PAGE 5
Fiche de données CIE #96 Connecteur enfichable HDC HSB 6 MS Weidmüller Interface GmbH & Co. KG Klingenbergstraße 16 D-32758 Detmold Germany Fon: +49 5231 14-0 Fax: +49 5231 14-292083 www.weidmueller.
PAGE 6
Fiche de données CIE #96 Connecteur enfichable HDC HSB 6 MS Weidmüller Interface GmbH & Co. KG Klingenbergstraße 16 D-32758 Detmold Germany Fon: +49 5231 14-0 Fax: +49 5231 14-292083 www.weidmueller.com Accessoires Outils Outils pour dégainer les câbles d'alimentation non sectionnés et les câbles de sortie, et tournevis pour l'installation des composants FieldPower.
PAGE 7
Fiche de données CIE #96 Connecteur enfichable HDC HSB 6 MS Weidmüller Interface GmbH & Co. KG Klingenbergstraße 16 D-32758 Detmold Germany Fon: +49 5231 14-0 Fax: +49 5231 14-292083 www.weidmueller.com Accessoires Tournevis droit Tournevis isolé VDE pour vis tête fendue, SDI DIN 7437, ISO 2380/2, empreinte selon DIN 5264, ISO 2380/1, poignée SoftFinish Informations générales de commande Type SDIS 0.8X4.
PAGE 8
Technical data Screw size M 2.5 Connector type Signal contacts S 6/6 Dia. tightening torque in Nm Recommended blade inserts and AF size for hexagon socket 0.5 - 0.55 SD 0.6 x 3.5 mm or PZ0 S 6/12 Fastening screws HQ 4/2 0.5 - 0.55 SD 0.6 x 3.5 mm or PZ0 0.8 (plastic) / 1.1 (metal) SD 0.6 x 3.5 mm or PH0 HQ 8 0.8 (plastic) / 1.1 (metal) SD 0.6 x 3.5 mm or PH0 HQ 17 Contact screws HA 3 0.8 (plastic) / 1.1 (metal) SD 0.6 x 3.5 mm or PH0 0.5 - 0.55 SD 0.5 x 3.0 mm HA 4 0.5 - 0.55 SD 0.
