4. Montage
Die Analogsignaltrenner werden auf TS 35 Normschienen aufgerastet.
5. Der elektrische Anschluß
Achtung! Bei Anwendungen mit hohen Isolationsspannungen ist auf
genügend Abstand bzw. Isolation zu benachbarten Geräten
und auf Berührungsschutz zu achten!
5.1 Technische Daten
Versorgungsspannung 18 ... 30 Vdc/ca. 1 W
Betriebstemperatur 0 °C ... +55 °C
Spannungsversorgung ausgeführt über Querverbindungen
Stromtragfähigkeit der Querverbindung ≤ 2 A
(s. h. Bestellnr. Punkt 7)
Klemmenbelegung
1 Eingang + > 5 mA
2 Eingang + ≤ 500 mV / ≤ 5 mA
3 Eingang + > 500 mV
4 Eingang -
5 Ausgang +
6 Ausgang -
7 Versorgungsspannung
8 Versorgungsspannung
A
nschlußquerschnitt max. 2,5 mm
2
Mehrleiteranschluß max. 1 mm
2
(zwei Leiter gleichen Querschnitts)
78
10
1
2
3
9
11
12

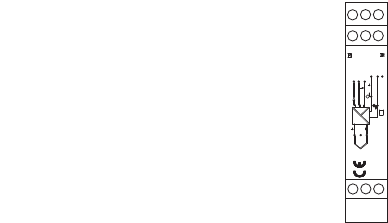

WAS5 PRO Thermo
7
8
24V
Th1
3Th
nc2
I
0/4...20mA
0...10V
V
8560720000
9
0V
10
11
12
cc
nc
W
W
e
e
d
d
m
m
ü
ü
l
l
l
l
e
e
r
r
i
i
0
0
V.
q
q
V/I
V/I
PS
PS
06
06
cc
cc
␽
\
Klemmenbelegung
1 Thermo +
2 nicht belegt
3 Thermo –
7 Ausgang + 0/4…20 mA
8 Ausgang + 0…10 V
9 Ausgang 0 V
10 Versorgungsspannung + 24 Vdc (querverbunden)
11 Versorgungsspannung GND (querverbunden)
12 nicht belegt
Anschlußquerschnitt max. 2,5 mm
2
Mehrleiteranschluß max. 1 mm
2
(zwei Leiter gleichen Querschnitts)
