Produktprüfung
5662290000/01/08.10
47

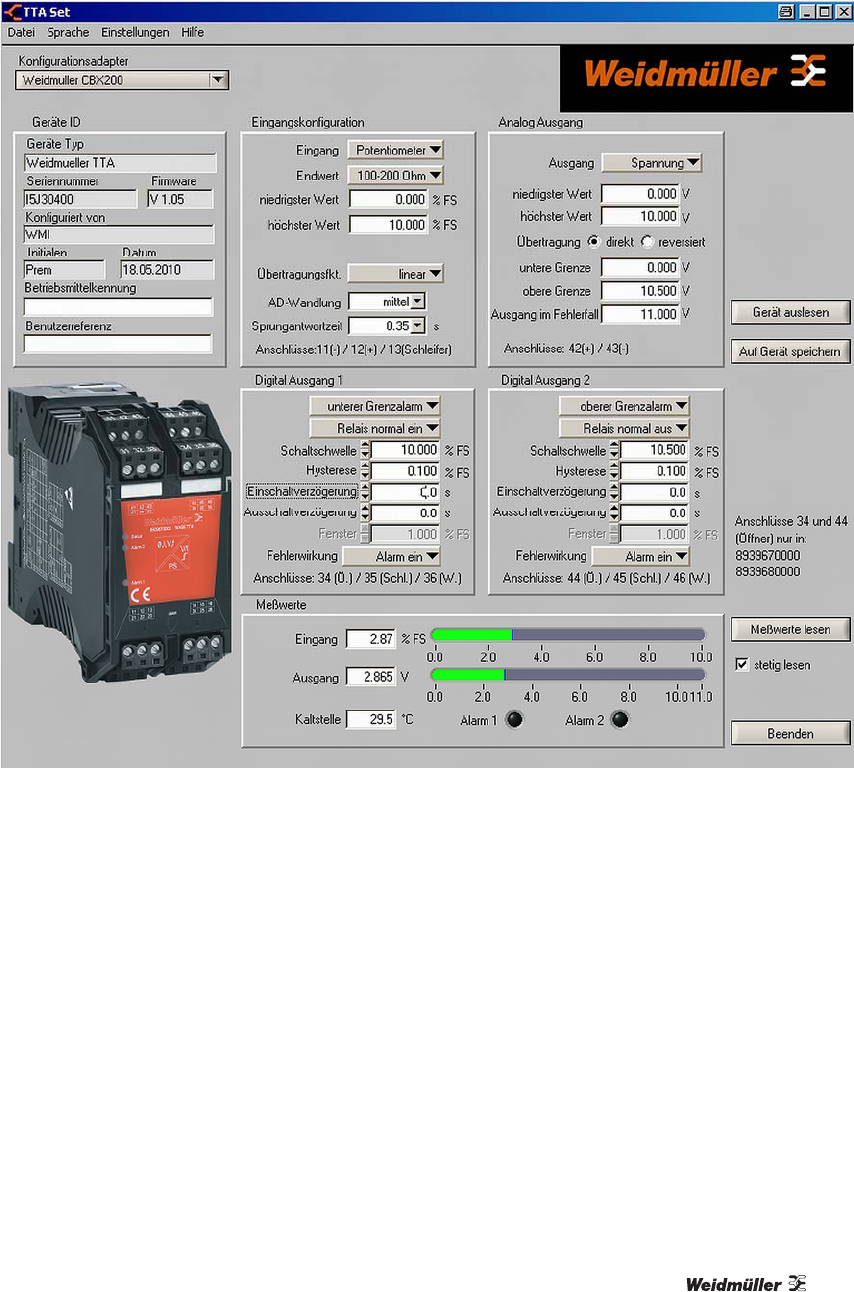

Abbildung 20 Screenshot TTA
1 Wählen Sie den Eingangssignaltyp aus, z.B. "Potentiometer" und setzen Sie die Eingangswerte auf "Input
Low" und "Input High".
2 Wählen Sie das Ausgangssignal aus und stellen Sie die Signalart entsprechend ein ("Current" (Strom)
oder "Voltage" (Spannung)).
3 Wählen Sie die digitalen Ausgänge aus und stellen Sie diese entsprechend Ihren Anforderungen ein.
4 Klicken Sie auf die Schaltfläche "Send to Instrument" (An Instrument senden).
5 Das Potentiometer auf den Sollwert einstellen.
6 Klicken Sie auf die Schaltfläche "Read Values" (Werte auslesen).
7 Die aktuellen Werte werden anhand der grünen Balkendiagramme und die Alarmsignale durch die roten
Anzeigen dargestellt.
