Digitale Ausgangsparameter
Alarmaus-
gang
Funktion
Betriebsarten Deaktiviert
Der Alarm ist deaktiviert.
Unterer Grenzalarm
Der Alarm wird aktiviert, wenn der Wert des Eingangssignals die einge-
stellte Schaltschwelle unterschreitet.
Oberer Grenzalarm
Der Alarm wird aktiviert, wenn der Wert des Eingangssignals die einge-
stellte Schaltschwelle überschreitet.
Fensteralarm
Der Alarm wird aktiviert, wenn der Wert des Eingangssignals außerhalb
des eingestellten Sollwertfensters liegt.
Fensterbereich = Schaltschwelle ± Fensterwert,
z.B.: Schaltschwelle 40%, Fenster 10% = Fensterwert von 30-50%.
Eingangsfehler
Tritt ein Fehler am Eingang oder im WAVE TTA auf, so wird der Alarm-
ausgang aktiviert.
Dauerhaft an
Das Alarmrelais wird nach dem Einschalten des WAVE TTA dauerhaft ak-
tiviert.

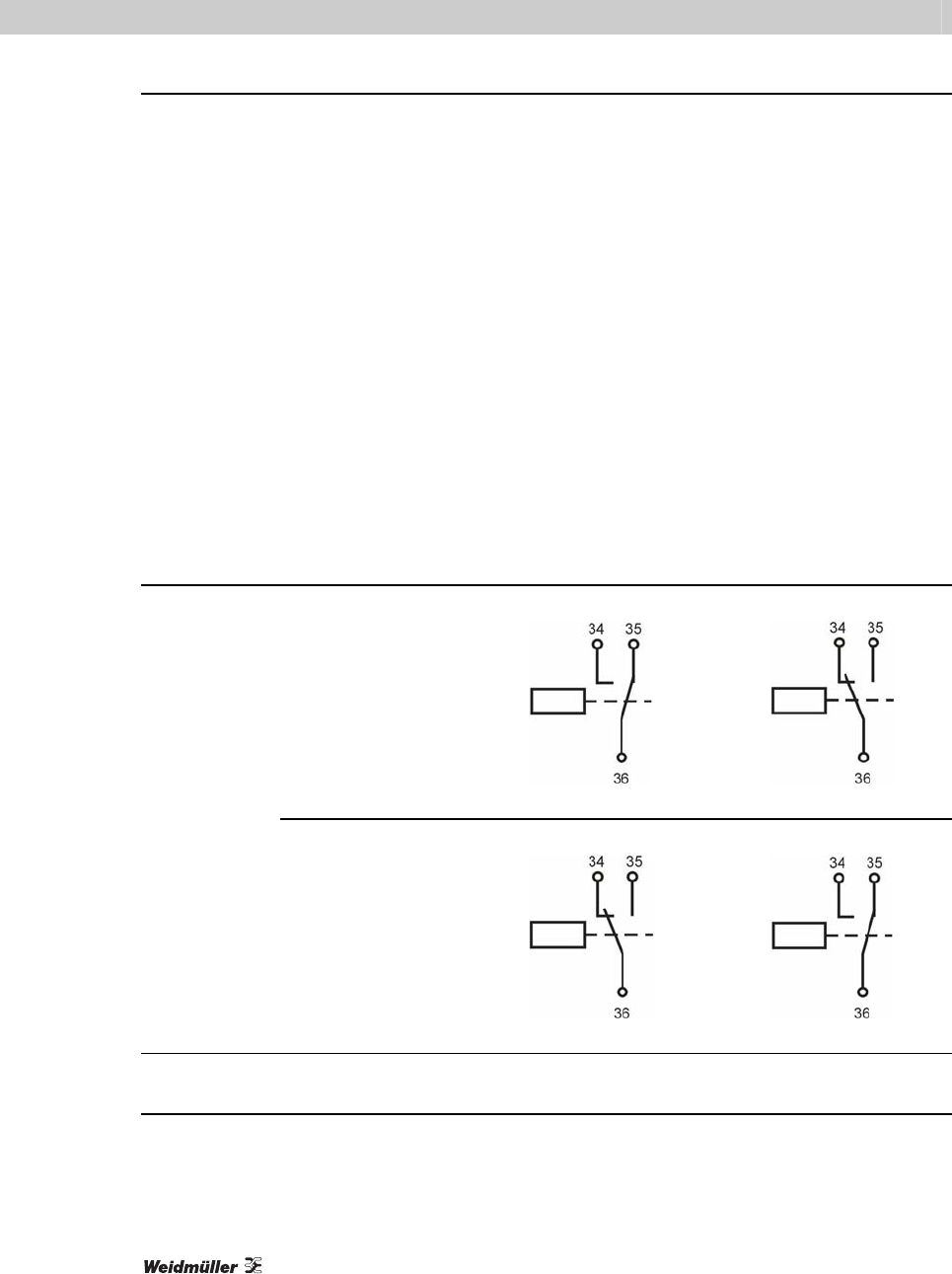

Funktions-
schaltbild
Alarmrelais Öffner Kein Alarm Alarm
Spule ein Spule aus
Schließer Kein Alarm Alarm
Spule aus Spule ein
Einstellungen Schalt-
schwelle
Dies ist der Einschaltwert des Relais 0…100%
Hysterese Abschalthysterese in Prozent oder in der Eingangsgröße
z.B. obere Schaltschwelle, Schaltschwelle 50% und Hysterese 2%: der
Alarm wird geschaltet, wenn der Wert 50% erreicht und schaltet wieder
ab, wenn der Wert des Eingangssignals unter 48% abfällt.
