7.1 Grundeinstellung
Eingangsbereich 4-20 mA
AD Abtastgeschwindigkeit mittel
Übertragungsfunktion linear
Ansprechzeit 0,25 s
Ausgangsbereich 4-20 mA
Wirkung direkt
Untergrenze 0 mA
Obergrenze 20 mA
Ausgang @ Fehler 21,5 mA
Digitalausgänge 1 und 2 deaktiviert
Tabelle 8 Grundeinstellungen
7.2 Einleitung CBX100 USB und
CBX200 USB
CBX100 USB oder CBX200 USB sind die Konfigura-
tionsschnittstellen für den WAVE TTA. Es handelt
sich hierbei um die gleiche Schnittstelle mit dem
auch der ITX Plus Universalwandler konfiguriert
werden kann.
Die Verbindung zum Computer erfolgt über den
USB-Anschluss, der WAVE TTA wird über den An-
schlussstecker verbunden. Der Tx und Rx Status
wird über LEDs auf dem CBX100 USB bzw.
CBX200 USB angezeigt.

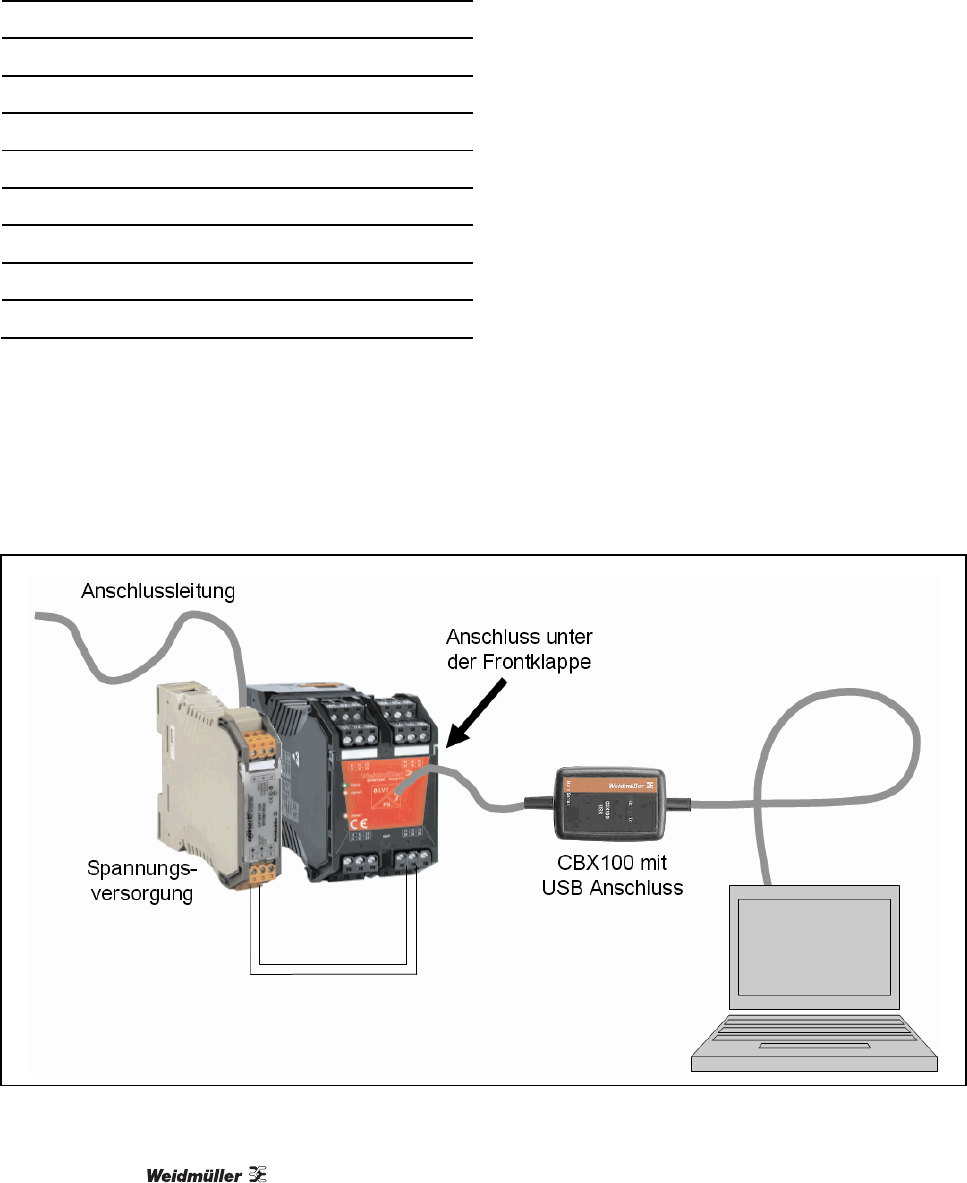

7.3 Konfiguration / Anschlussschema
Abbildung 7 Konfiguration / Anschlussschema
