Typische Anwendungen
Ein typische Anwendung für den WAVE TTA ist die
Umwandlung von Temperatursignalen eines Ther-
moelements (welche nur im Millivolt-Bereich liegen)
in analoge Signale (z.B. 4-20 mA) zur Übertragung
an ein Steuersystem.
In dieser Betriebsart ermöglicht der WAVE TTA:
• Linearisierung der Temperatur/Millivolt Kennlinien
von Standard-Thermoelemente.
• Trennung der Eingangssignale zum Steuersys-
tem. Aus diesem Grund kann für eine schnelle
Messwerterfassung die Messstelle des Thermo-
elements geerdet werden, was ansonsten zu ei-
ner elektromagnetischen Beeinflussung (Brum-
men) des Steuersystems führen würde.
• Wählbarer analoger Ausgangswert bei Ausfall
des Thermoelements.
• Blinkende Status-LED (Gerätevorderseite) bei
Ausfall des Thermoelements.
• Falls ein Thermoelement ausfällt, kann ggf. auch
ein Alarm-Relaisausgang geschaltet werden.
• Schalten des Alarm-Relaisausgangs bei Unter-
schreiten oder Überschreiten des Signalbereichs.

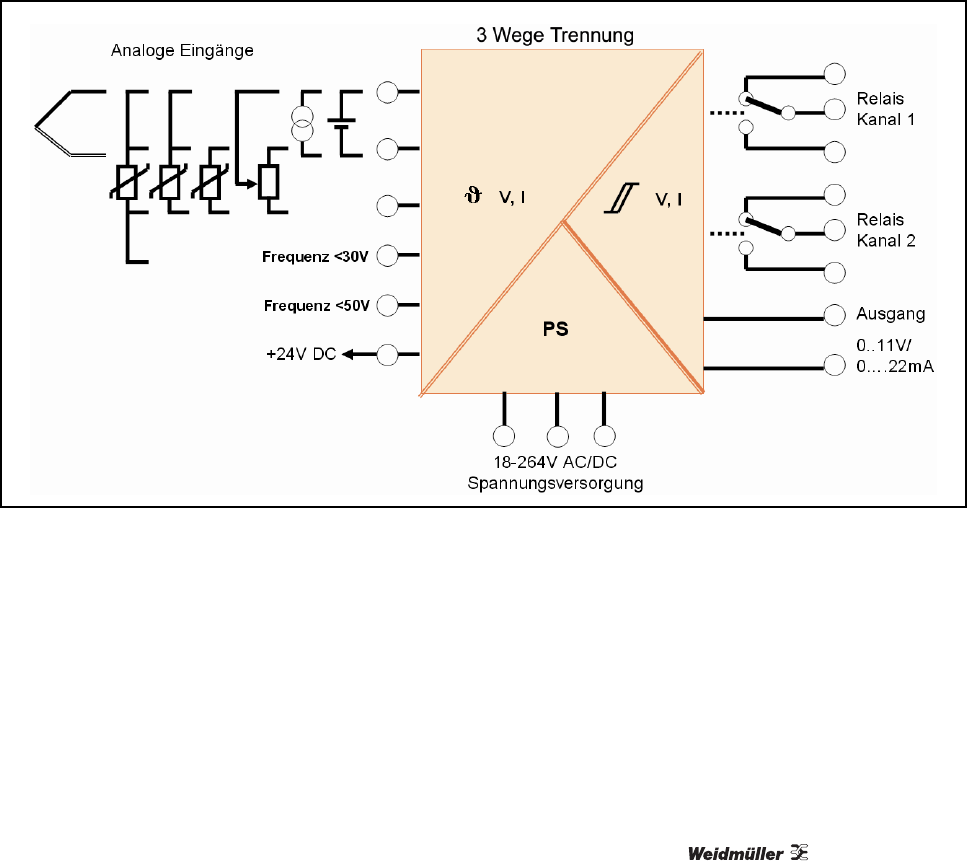

Abbildung 2 Installationsschema
