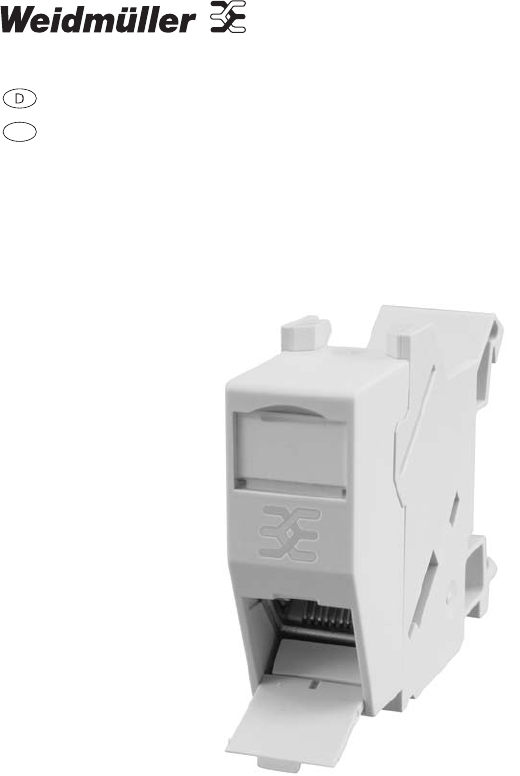

Bedienungsanleitung GB Operating instructions IE-XM-RJ45/RJ45 887905
Montagevorbereitung • Preparation Erdung/Potentialausgleich • Grounding/Earthing Erdungskontaktfeder grounding contact spring Die Erdung der Kupplung erfolgt über die Erdungskontaktfeder direkt auf die Montageschiene. Diese wird durch eine Erdungsklemme mit dem Potentialausgleich verbunden. Montageschiene muss elektrisch leitend sein. The coupler are directly grounded to the mounting rail by the grounding contact spring. The rail is connected to earth using an earthing clamp.
Montage der Kupplung • Coupler Installation Demontage • Disassembly Die Kupplung in das Gehäuseunterteil des REG einsetzen. Insert the Coupler into the lower housing part of the REG. Öffnen des Gehäuses Gehäuseoberteil mittels eines Schraubendrehers lösen und entfernen. Opening the Housing Unclip the upper housing part with a screwdriver and withdraw it. Gehäusedeckel oben an das Gehäuseunterteil einhaken und nach unten einrasten.
Hinweis für Verwender und Monteure Unsere Anschlusssysteme und Verteilerprodukte für strukturierte Gebäudeverkabelungen entsprechen den gültigen Normen EN 50173-1:2002 und IEC 60603-7. Bei Komplettierung der Anschlüsse muss der Verwender/Montagebetrieb prüfen und beachten, dass nur Patch- und Anschlusskabel, die die EN-/ IEC-Normen erfüllen, verwendet werden. Lassen Sie sich ggf. vom Lieferanten den Nachweis geben, dass die eingesetzten Kabel und Stecker der Norm entsprechen.
