User Documentation

- 3 -

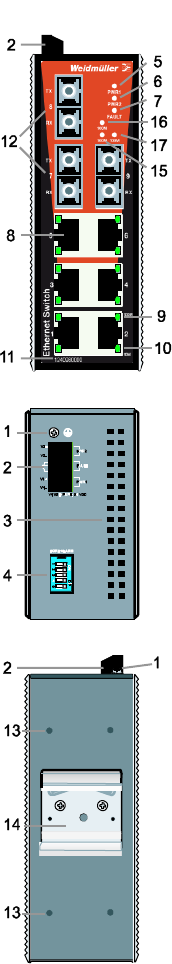

Panel Layout of
IE-SW-VL09T-6TX-3SC
1. Grounding screw
2. Terminal block for power
inputs PWR1/PWR2 and
relay output
3. Heat dissipation orifices
4. DIP switches
5. Power input PWR1 LED
6. Power input PWR2 LED
7. Fault LED
8. 10/100BaseT(X) Port
9. TP port’s 100 Mbps LED
10. TP port’s 10 Mbps LED
11. Article Number
12. 100BaseFX Port
13. Screw holes for wall
mounting kit
14. DIN-Rail Kit
15. 100 Mbps LED for FX port 7
16. 100 Mbps LED for FX port 8
17. 100 Mbps LED for FX port 9
IE-SW-VL09T-6TX-3SC
Front Panel
Top Panel View
Rear Panel View
