Automat bedienen
2583070000/00/04.201816

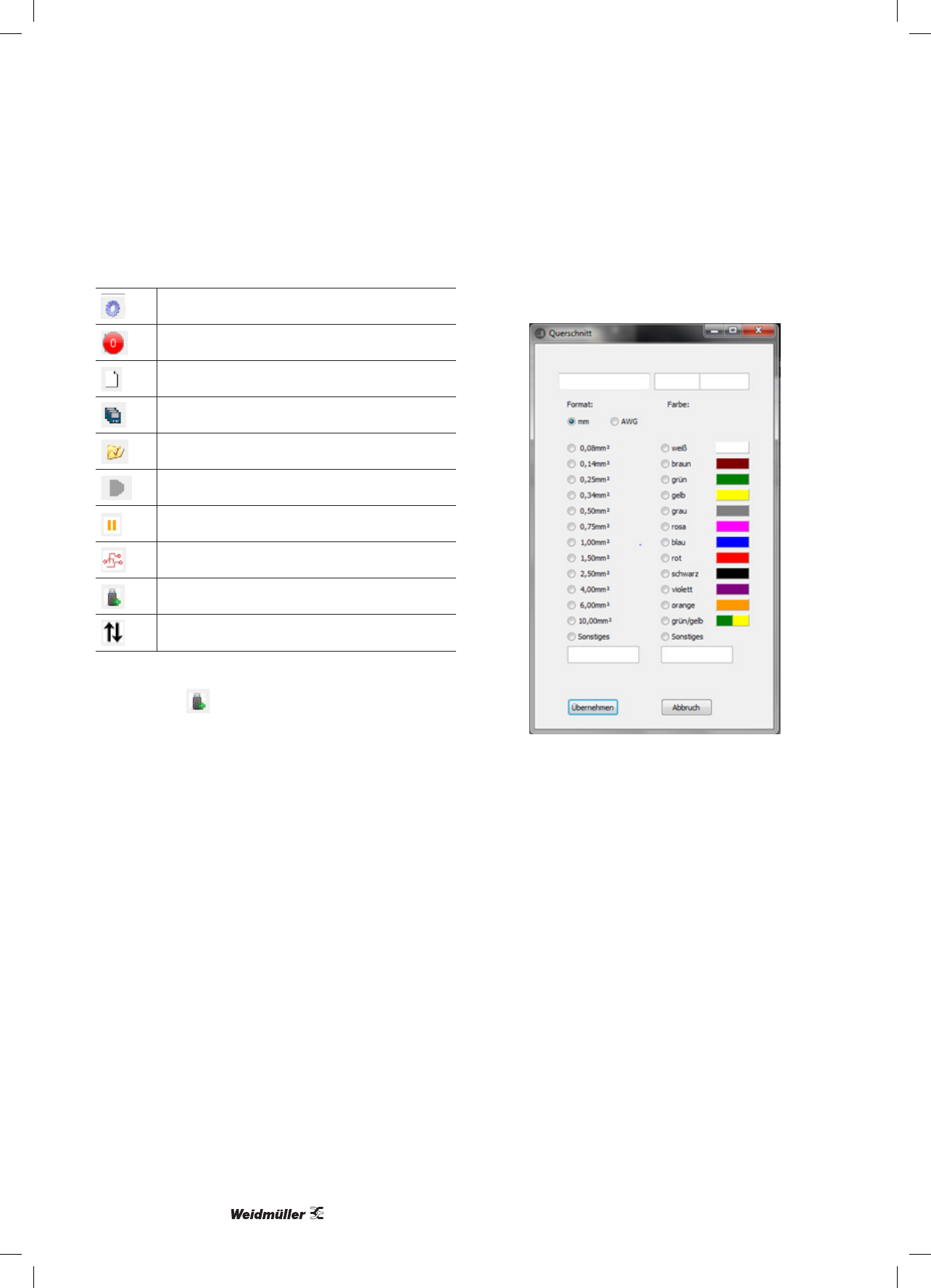

Schaltächen:
COM-Schnittstelle ändern
Status der COM-Verbindung
Anzeigen löschen
Speichern der Programmdaten
Ö󰀨nen der Programmdaten
Start Abarbeitung Kabelliste
Pause Abarbeitung Kabelliste
Verdrahtungsdaten ein-/ausblenden
USB-Daten generieren
Kabelliste sortieren (nach Bezeichnung)
USB-Daten generieren:
► Wählen Sie an.
Damit können Sie Daten auf einen USB-Stick übertragen.
► Erstellen Sie zur genauen Denition der Daten eine Be-
schreibung (Produktionsdaten).
Dies wird von der Software abgefragt.
Danach erfolgt die Abfrage des Ablageortes für die erstellte
Datei UCUSBxxx.txt.
► Wählen Sie den USB-Stick an.
– Die Ablage der USB-Daten muss in dem mit UCUSBDIR
bezeichneten Ordner erfolgen.
– Wenn kein solcher Ordner vorhanden ist, wird er vom
Programm erstellt.
► Entnehmen Sie den USB-Stick und stecken Sie ihn in
den Cutx 8 Interface.
► Gehen Sie in Menü 4 „USB-Daten“.
► Drücken Sie E.
► Wählen Sie mit den Pfeiltasten die passende Datei aus.
Es wird zusätzlich die Beschreibung (Produktionsdaten)
angezeigt.
► Drücken Sie E.
Die Daten werden geladen. Die Speicherung beginnt bei
Programm 501. Bestehende Daten werden überschrieben.
► Gehen Sie in Menü 2 „Verdrahtungsdaten“.
Die Daten erscheinen auf dem Display.
► Drücken Sie den Startknopf, um mit der Abarbeitung zu
beginnen.
zu 4. : Eingabemöglichkeiten im Feld Bezeichnung.
In den weißen Feldern kann freier Text eingegeben wer-
den.
