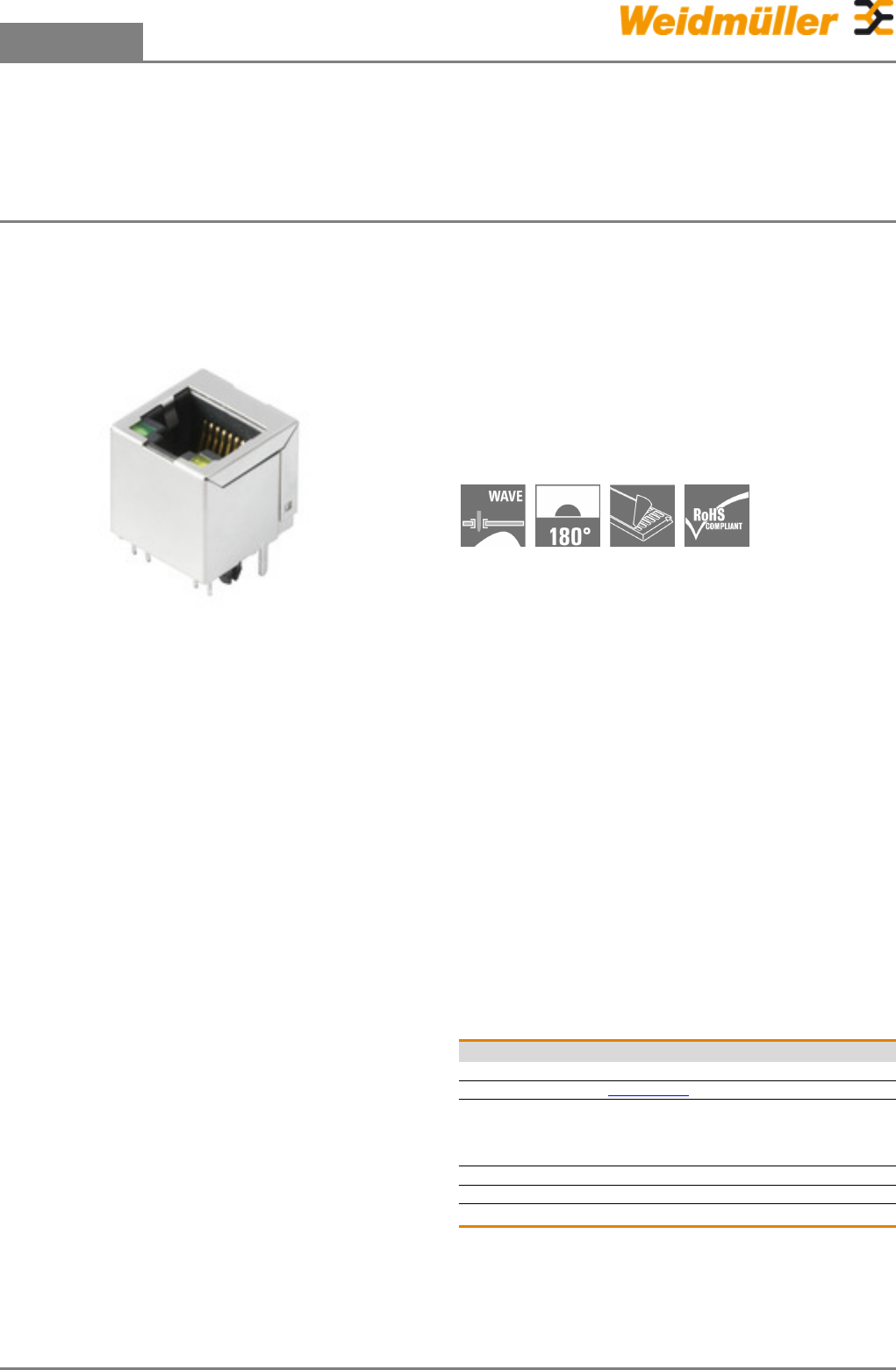

Datablad



Skapandedatum den 8 juli 2019 14:05:25 CEST

 Katalogversion 07.06.2019 / Tekniska ändringar förbehållna 1

OMNIMATE-data - RJ45-uttag

RJ45C5 T1V 3.2N4G/Y TY

Weidmüller Interface GmbH & Co. KG

Klingenbergstraße 16

D-32758 Detmold

Germany

Fon: +49 5231 14-0

Fax: +49 5231 14-292083

www.weidmueller.com

Allmänna beställningsdata



Typ RJ45C5 T1V 3.2N4G/Y TY

Art.nr. 2562960000

Artikelbeteckning Kretskortsstickanslutning, RJ45-uttag, Cat. 5 , THT

lödanslutning, 180°, Skärmflikar: ingen, 30-80 µ"

Ni / 30- µ" Au , LED: Ja, grön, gul, Antal poler: 12,

Bricka (manuell montering)

GTIN (EAN) 4050118571981

Frp 120 Stück

Förpackning Bricka (manuell montering)



Produktsortimentet omfattar följande designtyper:

• 90°, liggande (horisontell) och 180°, stående (vertikal)

• spärr upp/spärr ned

• Lödningsprocess THT, THR eller SMD

• Brett utbud av olika designtyper, även med inbyggda

lysdioder och skärmade kontaktflikar

• Effektkategori kat. 3 till kat. 6

• Förpackad antingen på bricka (TY) eller antistatiskt på

tape-on-reel (RL)

Egenskaper och fördelar:

• Utökat temperaturområde på –40°C till +85°C för

maximal prestandakapacitet

• Förstärkt guldlager (30µ“) för förbättrat

korrosionsskydd

• Minst 3mm fritt utrymme garanterar ett perfekt

lödresultat

Summary of content (7 pages)

PAGE 1
Datablad OMNIMATE-data - RJ45-uttag RJ45C5 T1V 3.2N4G/Y TY Weidmüller Interface GmbH & Co. KG Klingenbergstraße 16 D-32758 Detmold Germany Fon: +49 5231 14-0 Fax: +49 5231 14-292083 www.weidmueller.com Produktsortimentet omfattar följande designtyper: • 90°, liggande (horisontell) och 180°, stående (vertikal) • spärr upp/spärr ned • Lödningsprocess THT, THR eller SMD • Brett utbud av olika designtyper, även med inbyggda lysdioder och skärmade kontaktflikar • Effektkategori kat. 3 till kat.
PAGE 2
Datablad OMNIMATE-data - RJ45-uttag RJ45C5 T1V 3.2N4G/Y TY Weidmüller Interface GmbH & Co. KG Klingenbergstraße 16 D-32758 Detmold Germany Fon: +49 5231 14-0 Fax: +49 5231 14-292083 www.weidmueller.com Tekniska data Mått och vikter Bredd Höjd Höjd lägstbyggande Byggdjup (tum) 16 mm 20 mm 16,5 mm 0,657 inch Byggbredd (tum) Bygghöjd (tum) Djup Nettovikt 0,63 inch 0,787 inch 16,7 mm 8,083 g 85 °C 85 °C Driftstemperatur, min. Lagertemperatur, min.
PAGE 3
Datablad OMNIMATE-data - RJ45-uttag RJ45C5 T1V 3.2N4G/Y TY Tekniska data Weidmüller Interface GmbH & Co. KG Klingenbergstraße 16 D-32758 Detmold Germany Fon: +49 5231 14-0 Fax: +49 5231 14-292083 www.weidmueller.com Godkännanden Godkännanden ROHS Uppfyllelse Downloads Teknikuppgifter Data STEP Skapandedatum den 8 juli 2019 14:05:25 CEST Katalogversion 07.06.
PAGE 4
Datablad OMNIMATE-data - RJ45-uttag RJ45C5 T1V 3.2N4G/Y TY Weidmüller Interface GmbH & Co. KG Klingenbergstraße 16 D-32758 Detmold Germany Fon: +49 5231 14-0 Fax: +49 5231 14-292083 www.weidmueller.com Ritningar Profilritning Profilritning Profilritning Kretskortsdesign Skapandedatum den 8 juli 2019 14:05:25 CEST Katalogversion 07.06.
PAGE 5
Datablad OMNIMATE-data - RJ45-uttag RJ45C5 T1V 3.2N4G/Y TY Weidmüller Interface GmbH & Co. KG Klingenbergstraße 16 D-32758 Detmold Germany Fon: +49 5231 14-0 Fax: +49 5231 14-292083 www.weidmueller.com Ritningar Produktfördel Produktfördel Process-optimised packaging Tape-on-reel or tray Produktfördel Trouble-free assembly Short, chamfered solder pins Suitable for all soldering processes SMT, THT or THR Skapandedatum den 8 juli 2019 14:05:25 CEST Katalogversion 07.06.
PAGE 6
Datablad OMNIMATE-data - RJ45-uttag RJ45C5 T1V 3.2N4G/Y TY Ritningar Weidmüller Interface GmbH & Co. KG Klingenbergstraße 16 D-32758 Detmold Germany Fon: +49 5231 14-0 Fax: +49 5231 14-292083 www.weidmueller.com Legend Skapandedatum den 8 juli 2019 14:05:25 CEST Katalogversion 07.06.
PAGE 7
Wave Solder Profile Recommended wave solderding profiles Weidmüller Interface GmbH & Co. KG Klingenbergstraße 16 D-32758 Detmold Germany Fon: +49 5231 14-0 Fax: +49 5231 14-292083 www.weidmueller.com Single Wave: 260 Contact time appr. 3 sec. 260 °C 255 °C 250 °C 240 220 200 Temperature [°C] 180 160 140 appr.
