Data Sheet

ManualsBrandsWEIDMÜLLER ManualsWeidmüllerPin inset RockStar® HDC HA 16

Datenblatt



Erstellungs-Datum 24. Mai 2019 02:48:14 MESZ

 Katalogstand 01.05.2019 / Technische Änderungen vorbehalten 1

HDC - Einsatz

HDC HA 16 MT 17-32

Weidmüller Interface GmbH & Co. KG

Klingenbergstraße 16

D-32758 Detmold

Germany

Fon: +49 5231 14-0

Fax: +49 5231 14-292083

www.weidmueller.com

Allgemeine Bestelldaten



Typ HDC HA 16 MT 17-32

Best.-Nr. 1896840000

Ausführung HDC - Einsatz, Stift, 250 V, 16 A, Polzahl: 16,

Zugfederanschluss, Baugröße: 5

GTIN (EAN) 4032248592449

VPE 1 Stück



Die kleine und schmale HA Serie kommt überall zum

Einsatz, wo das Raumangebot begrenzt ist.

Die Leiteranschlussebene ist als Zugfederelement

ausgelegt. Dadurch ist sie praktisch wartungsfrei und es

besteht eine sichere und dauerhafte Verbindung, welche

rüttelfest ausgelegt ist.

Zugfederanschluss

Summary of content (5 pages)

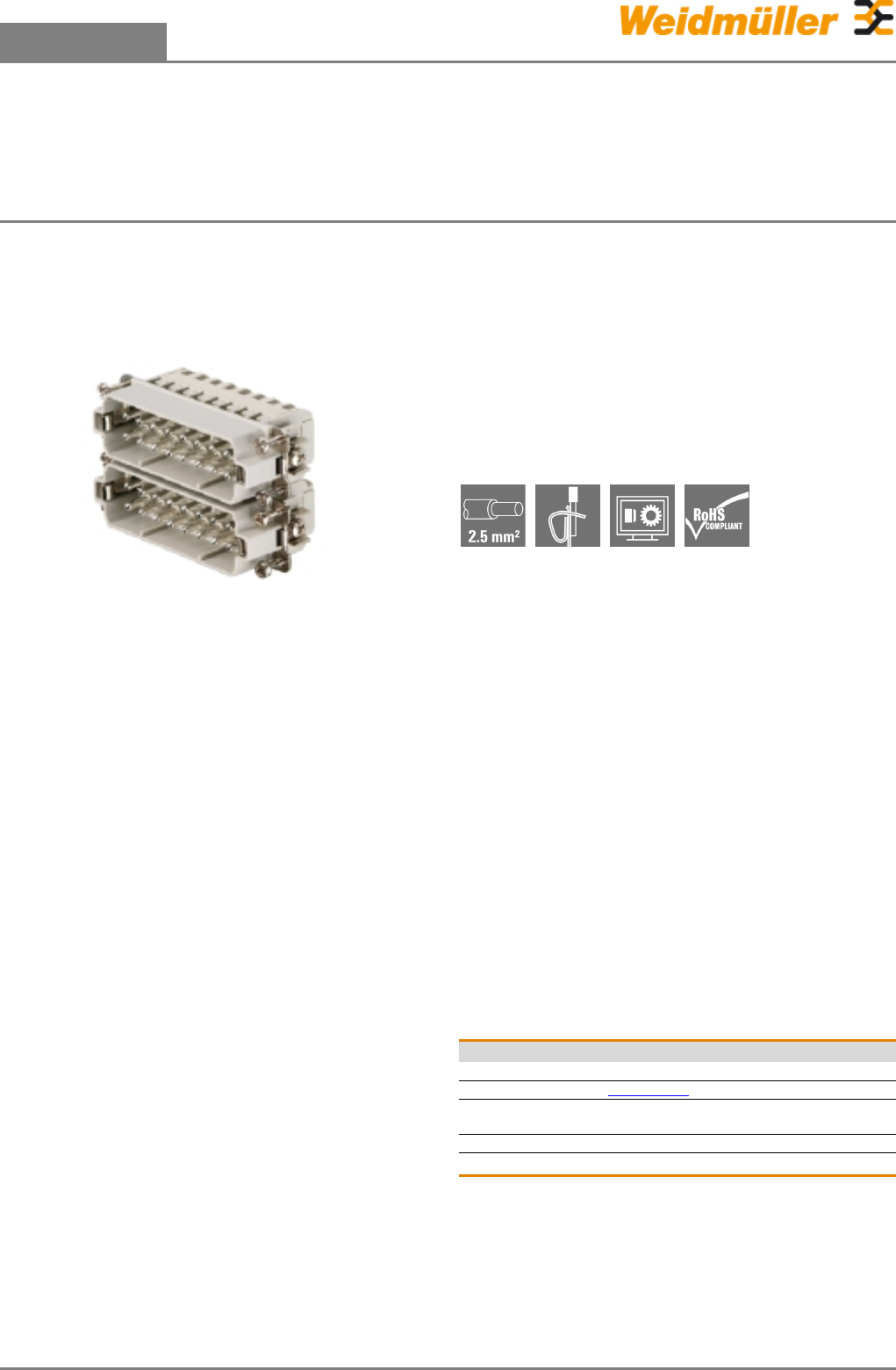

PAGE 1
Datenblatt HDC - Einsatz HDC HA 16 MT 17-32 Weidmüller Interface GmbH & Co. KG Klingenbergstraße 16 D-32758 Detmold Germany Fon: +49 5231 14-0 Fax: +49 5231 14-292083 www.weidmueller.com Die kleine und schmale HA Serie kommt überall zum Einsatz, wo das Raumangebot begrenzt ist. Die Leiteranschlussebene ist als Zugfederelement ausgelegt. Dadurch ist sie praktisch wartungsfrei und es besteht eine sichere und dauerhafte Verbindung, welche rüttelfest ausgelegt ist.
PAGE 2
Datenblatt HDC - Einsatz HDC HA 16 MT 17-32 Weidmüller Interface GmbH & Co. KG Klingenbergstraße 16 D-32758 Detmold Germany Fon: +49 5231 14-0 Fax: +49 5231 14-292083 www.weidmueller.
PAGE 3
Datenblatt HDC - Einsatz HDC HA 16 MT 17-32 Weidmüller Interface GmbH & Co. KG Klingenbergstraße 16 D-32758 Detmold Germany Fon: +49 5231 14-0 Fax: +49 5231 14-292083 www.weidmueller.com Technische Daten Ausführung Abisolierlänge Bemessungsanschluss 8 mm Baugröße 5 Klingenmaß Schlitz (Schraubanschluss) SD 0.5 x 3.0 Leiteranschlussquerschnitt AWG, min. AWG 24 Leiteranschlussquerschnitt, eindrähtig, min. 0,5 mm² Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
PAGE 4
Datenblatt HDC - Einsatz HDC HA 16 MT 17-32 Zeichnungen Weidmüller Interface GmbH & Co. KG Klingenbergstraße 16 D-32758 Detmold Germany Fon: +49 5231 14-0 Fax: +49 5231 14-292083 www.weidmueller.com Erstellungs-Datum 24. Mai 2019 02:48:14 MESZ Katalogstand 01.05.
PAGE 5
Technical data Screw size M 2.5 Connector type Signal contacts S 6/6 Dia. tightening torque in Nm Recommended blade inserts and AF size for hexagon socket 0.5 - 0.55 SD 0.6 x 3.5 mm or PZ0 S 6/12 Fastening screws HQ 4/2 0.5 - 0.55 SD 0.6 x 3.5 mm or PZ0 0.8 (plastic) / 1.1 (metal) SD 0.6 x 3.5 mm or PH0 HQ 8 0.8 (plastic) / 1.1 (metal) SD 0.6 x 3.5 mm or PH0 HQ 17 Contact screws HA 3 0.8 (plastic) / 1.1 (metal) SD 0.6 x 3.5 mm or PH0 0.5 - 0.55 SD 0.5 x 3.0 mm HA 4 0.5 - 0.55 SD 0.
