Datenblatt



Erstellungs-Datum 24. Mai 2019 02:04:52 MESZ

 Katalogstand 01.05.2019 / Technische Änderungen vorbehalten 1

HDC - Einsatz

HDC HA 3 MS

Weidmüller Interface GmbH & Co. KG

Klingenbergstraße 16

D-32758 Detmold

Germany

Fon: +49 5231 14-0

Fax: +49 5231 14-292083

www.weidmueller.com

Allgemeine Bestelldaten



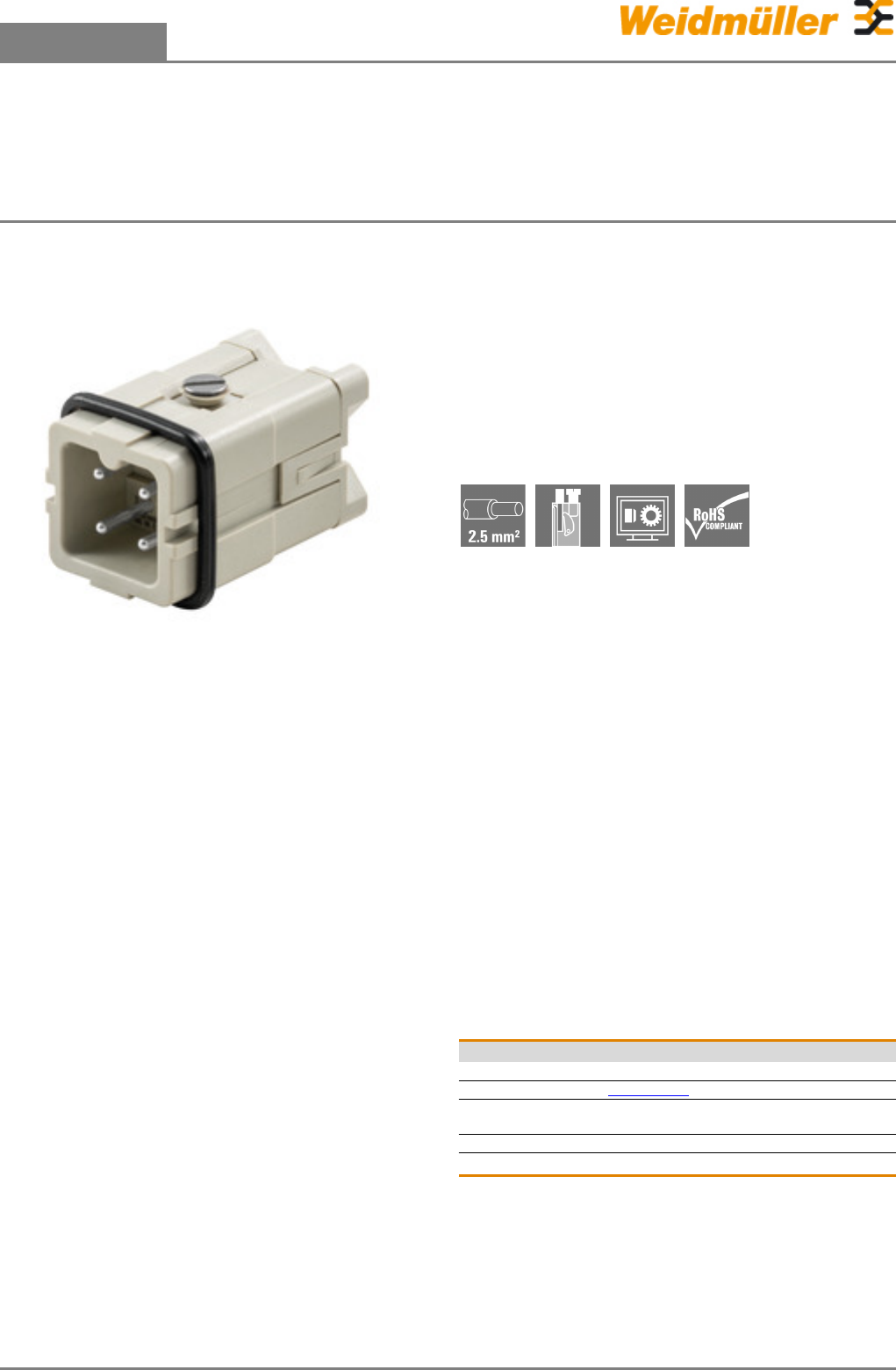

Typ HDC HA 3 MS

Best.-Nr. 1498100000

Ausführung HDC - Einsatz, Stift, 400 V, 16 A, Polzahl: 3,

Schraubanschluss, Baugröße: 1

GTIN (EAN) 4008190048747

VPE 1 Stück



Die kleine und schmale HA Serie kommt überall zum

Einsatz, wo das Raumangebot begrenzt ist.

Die Leiteranschlussebene ist als Schraubelement

ausgelegt.

Polzahl: 3 - 4

Bemessungsstrom: 16 A

Bemessungsspannung: 400 V

Nennspannung nach UL/CSA: 600 V AC/DC

TOP-Schraubanschluss

Summary of content (4 pages)

PAGE 1
Datenblatt HDC - Einsatz HDC HA 3 MS Weidmüller Interface GmbH & Co. KG Klingenbergstraße 16 D-32758 Detmold Germany Fon: +49 5231 14-0 Fax: +49 5231 14-292083 www.weidmueller.com Die kleine und schmale HA Serie kommt überall zum Einsatz, wo das Raumangebot begrenzt ist. Die Leiteranschlussebene ist als Schraubelement ausgelegt. Polzahl: 3 - 4 Bemessungsstrom: 16 A Bemessungsspannung: 400 V Nennspannung nach UL/CSA: 600 V AC/DC TOP-Schraubanschluss Allgemeine Bestelldaten Typ Best.-Nr.
