User's Manual

14
22. Identifique el Cable Superior (55). Haga pasar
el Cable Superior a través de la Armadura
Superior (4) y sobre una Polea 90mm (48).
Conecte la Polea dentro de la Armadura Superior
con un Perno M10 x 67mm (71), dos Arandelas
M10 (57), dos Espaciadores 12mm (52) y una
Contratuerca M10 (56).
23. Haga pasar el Cable Superior (55) sobre una
Polea Delgada 90mm (47) y hacia abajo a través
de la Armadura Superior (4). Conecte la Polea
Delgada dentro de la Armadura Superior con un
Perno M10 x 67mm (71), una Arandela M10 (57)
y un Espaciador 11mm (49). Asegúrese de que
la Polea Delgada no se salga de la Armadura
Superior mientras ejecuta los pasos 24 y 25.

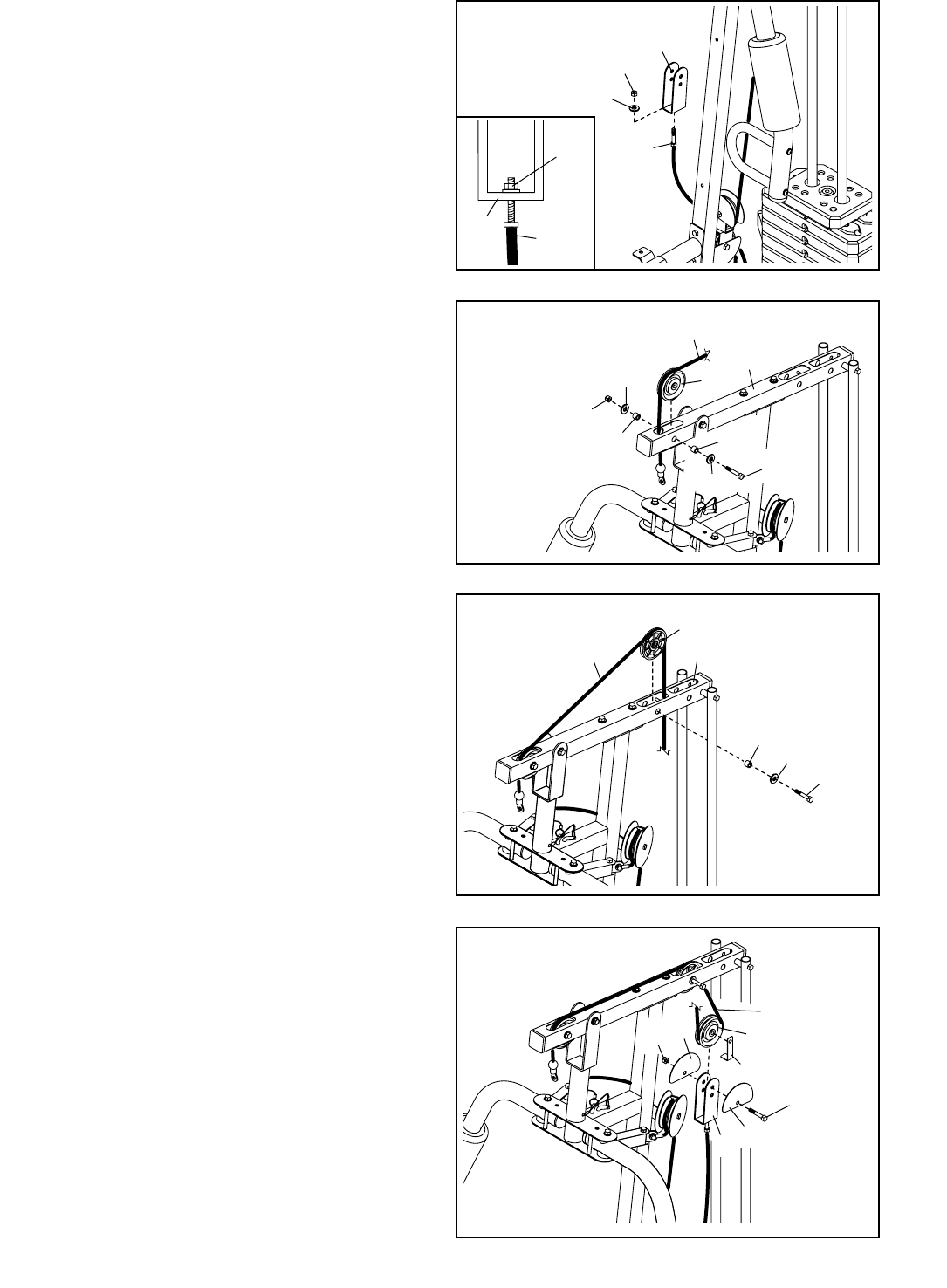

21. Conecte el Cable Inferior (53) al Soporte
en U (45) con una Arandela M8 (59) y una
Contratuerca M8 (58). Vea el diagrama inclui-
do. No apriete demasiado la Contratuerca;
enrósquela al extremo del Cable de manera
que sólo sobresalgan dos pasos de rosca por
encima de la Contratuerca.
4
55
49
57
47
71
23
56
4
55
52
52
57
57
48
22
58
45
59
53
53
45
58
21
24. Pase el Cable Superior (55) bajo una Polea
90mm (48). Conecte la Polea Gruesa, una
Trampa de Cable (51) y dos Protectores en Mitad
(43) al orificio superior del Soporte en U (45) con
un Perno M10 x 51mm (66) y una Contratuerca
M10 (56). Asegúrese de que la Trampa de
Cable esté orientada para sostener el Cable
en el surco de la Polea y que los Protectores
en Mitad estén en la parte externa del Soporte
en U.
66
51
56
48
55
43
43
45
24
71
