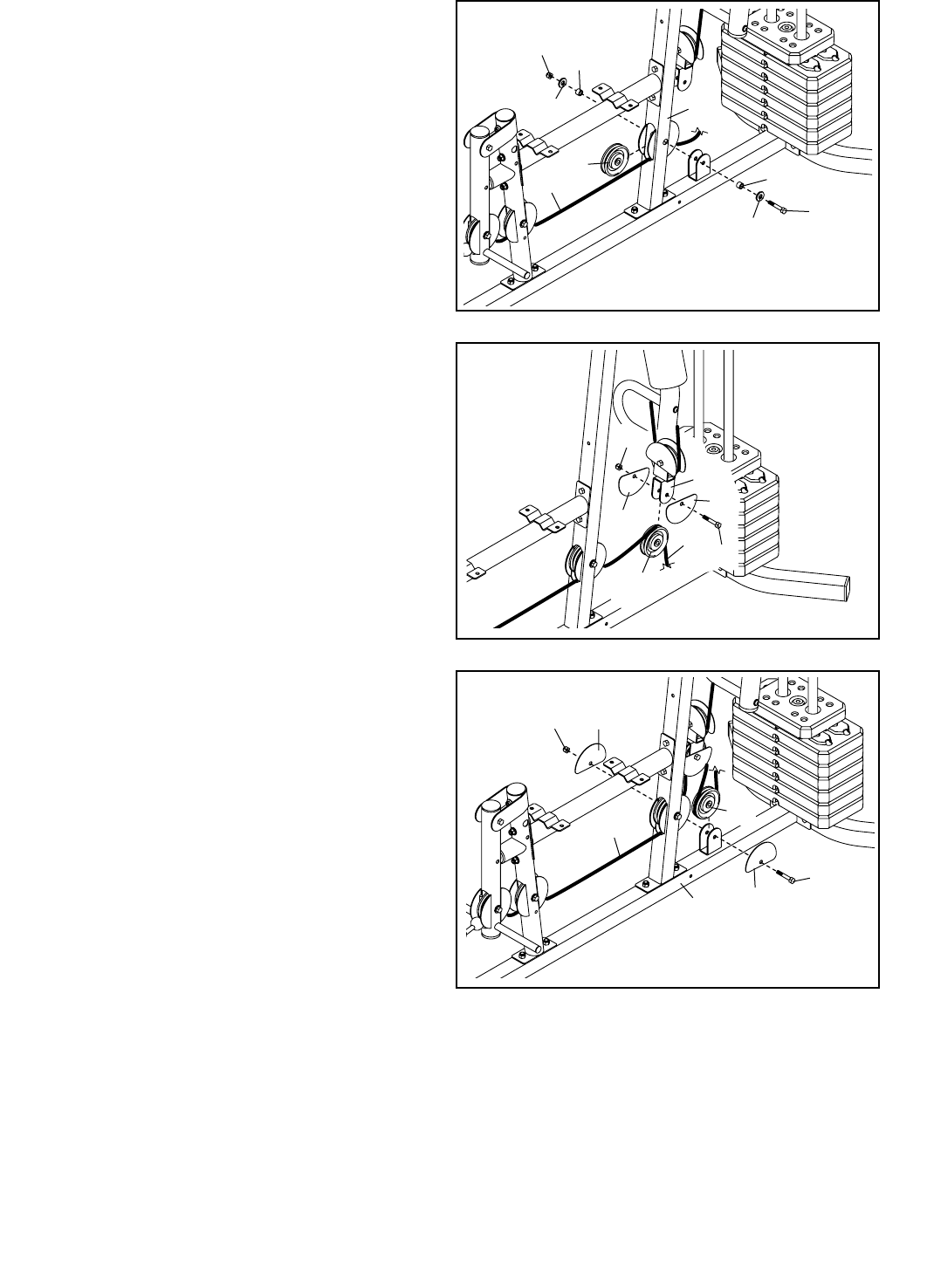

18. Haga pasar el Cable Inferior (53) bajo una Polea
90mm (48) y a través del Montante Vertical (3).
Conecte la Polea dentro del Montante Vertical
con un Perno M10 x 67mm (71), dos Arandelas
M10 (57), dos Espaciadores 12mm (52) y una
Contratuerca M10 (56).
19. Pase el Cable Inferior (53) sobre una Polea
90mm (48). Conecte la Polea y dos Protectores
en Mitad (43) al Soporte Doble en U (63) con un
Perno M10 x 46mm (81) y una Contratuerca M10
(56). Asegúrese de que los Protectores en
Mitad estén en la parte externa del Soporte en
U como se muestra.
