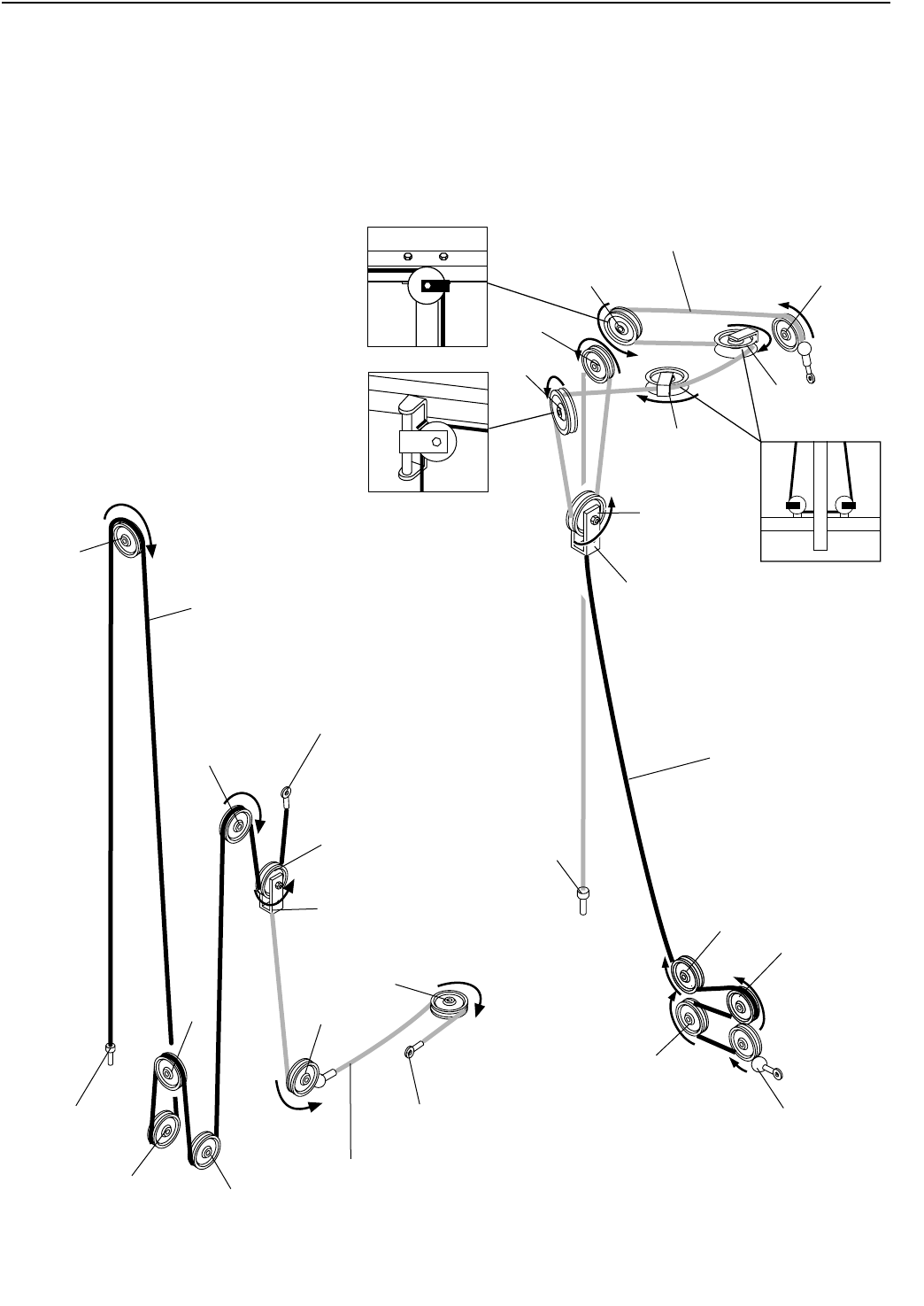

DIAGRAMA DE CABLES
Los diagramas de cables en estas páginas muestra la manera correcta en que debe de ir el Cable Superior
(58), el Cable Inferior (23), el Cable de Prensa Militar (72), y el Cable de Prensa de Piernas (99). Use los dia-
gramas para verificar que los cuatro cables y la trampas de cables se hayan instalado correctamente. Si los
cables no se han puesto de la manera correcta, el sistema de entrenamiento no funcionará apropiadamente y
tal vez pueda causar daños. Los recuadros muestran las posiciones correctas de las trampas de cables. Las
trampas de cables se deben de colocar de tal manera que los cables no se salgan de las poleas. Asegúrese
de que las trampas de cables no toquen o detengan los cables.
Cable de Prensa Militar (72)
Cable de Prensa de
Piernas (99)
Conjunto de
Pesas
Trasero
1
2
3
4
7
6
5
3
2
4
Marco del Asiento
Trasero
8
Brazo de Pivote
1
Sujetador
Largo en “U”
Cable Inferior (23)
1
—Polea Inferior
2
3
4
5
—Sujetador Largo en “U”
1
—Polea Superior
2
3
4
7
6
5
Cable Superior (58)
Pila de Pesas
Delantero—8
