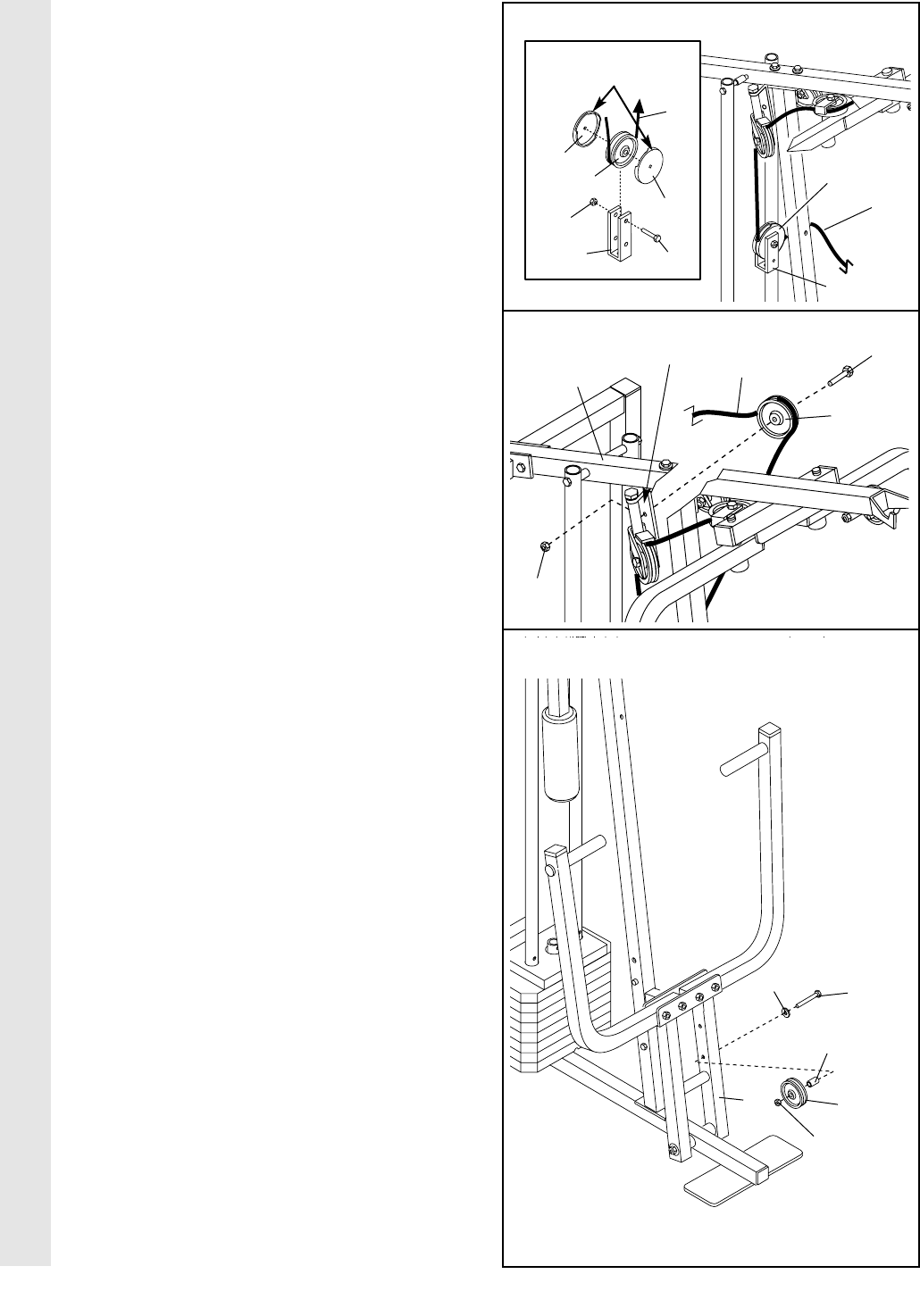

24. Vea el dibujo del recuadro. Envuelva el Cable
Superior (58) alrededor de una Polea de 3 1/2"
(15). Conecte la Polea de 3 1/2" y una serie de
Cubiertas de Poleas (114) al orificio superior
en un Sujetador Largo en “U” (57) con un
Tornillo de 3/8” x 2” (12) y una Contratuerca de
Nylon de 3/8” (21). Nota: Esto puede venir
previamente ensamblado. Asegúrese que
las lengüetas pequeñas en las Cubiertas de
Poleas estén en la posición que se muestra
y que el Cable y la Polea se muevan suave-
mente.
25. Envuelva el Cable Superior (58) alrededor de
una Polea de 3 1/2” (15). Conecte la Polea al
sujetador en el Marco Superior (55) con un
Tornillo de 3/8” x 2” (12) y una Contratuerca de
Nylon de 3/8” (21). Asegúrese de que el
Cable esté en la ranura de la Polea y que el
Cable y la Polea se muevan suavemente.
26. Deslice una Arandela Plana de 3/8” (9) a un
Tornillo de 3/8” x 3 3/4" (88). Inserte el Tornillo
por el orificio inferior en el Marco de Prensa
(17). Conecte el Espaciador de 5/8” x 9/16” (7)
y la Polea Inferior de 3 1/2" (102) al Tornillo
con una Contratuerca de Nylon de 3/8” (21).
No apriete la Contratuerca de Nylon toda-
vía. Asegúrese que el Tornillo, la Arandela
Plana, el Espaciador, la Polea Inferior, y la
Contratuerca de Nylon estén orientados
como se muestra.
