User's Manual

11

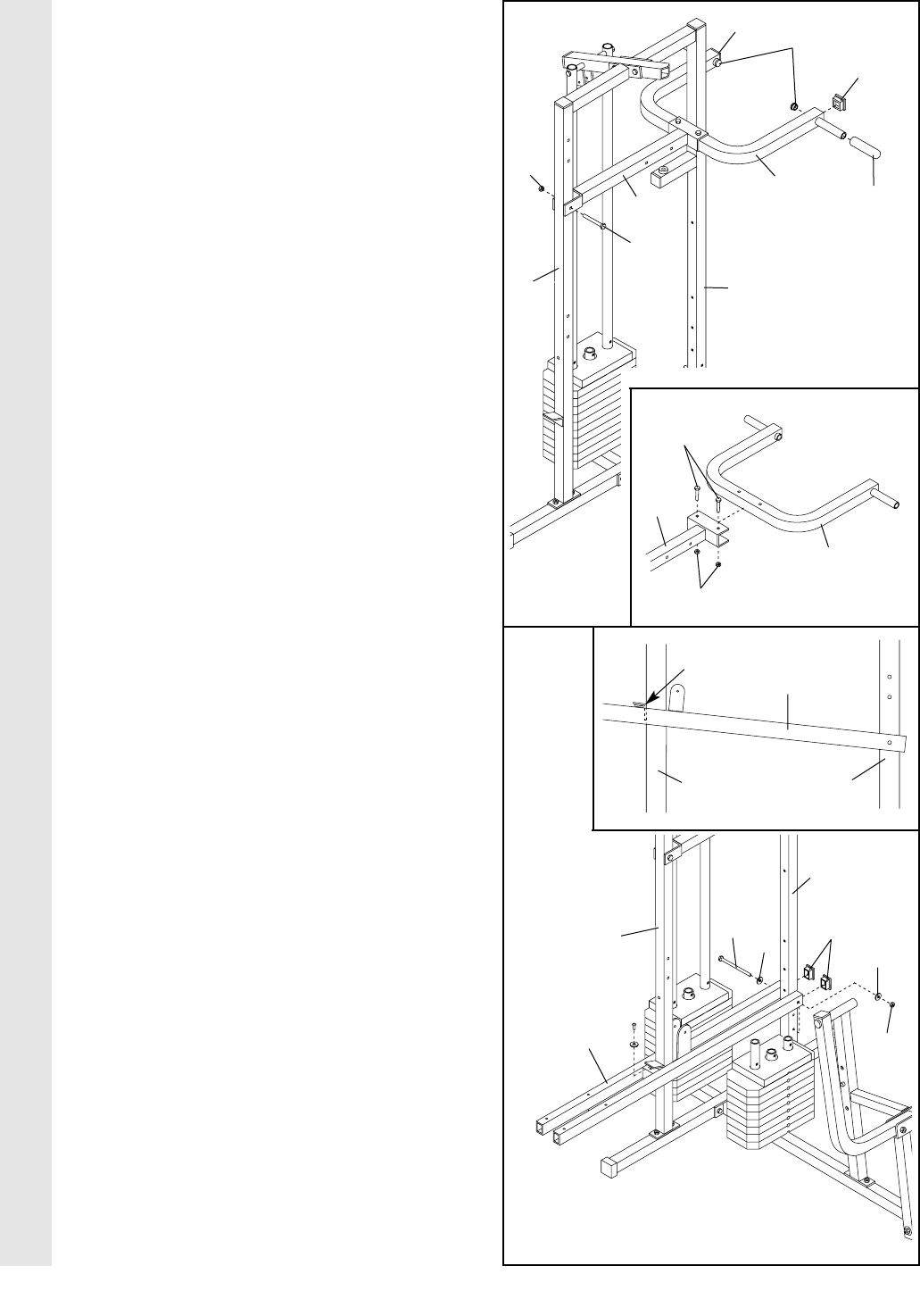

15. Vea el dibujo del recuadro. Conecte el Brazo
de Prensa Militar (84) al Brazo de Pivote
(101) con dos Tornillos de 5/16” x 2 1/4” (33)
y dos Contratuercas de Nylon de 5/16” (3).
Presione dos Tapas Internas Cuadradas de
1 1/2” (32) al Brazo de Prensa Militar (84).
Presione dos Tapas Internas Redondas de 1”
(49) al Brazo de Prensa Militar. Deslice dos
Manubrios de Plástico de 5” (83) al Brazo de
Prensa Militar.
Conecte el Brazo de Pivote (101) al Montante
Vertical Asistente (74) con un Tornillo de 3/8”
x 3 1/4” (67) y una Contratuerca de Nylon de
3/8” (21).
16. Presione dos Tapas Internas de 1” x 2” (107)
dentro del Brazo Asistente (105).
Conecte un Parachoques de Hule (91) al orifi-
cio indicado en el Brazo Asistente (105) con
un Tornillo Taladro #8 x 1/2" (87).
Conecte el Brazo Asistente (105) al Montante
Vertical de Prensa de Piernas (56) con un
Tornillo de 3/8” x 6” (106), dos Arandelas
Planas de 3/8” (9), y una Contratuerca de
Nylon de 3/8” (21). Vea el dibujo del recua-
dro. El Brazo Asistente debe de estar
enganchado al orificio más bajo en el
Montante Vertical de Prensa de Piernas. El
Brazo Asistente también debe de estar
debajo del sujetador soldado en el
Montante Vertical Asistente (74).
15
49
32
83
84
84
101
101
21
67
5674
33
3
MONTAJE DE LOS BRAZOS
32
16
107
106
105
105
Sujetador
56
56
21
9
9
74
74
