User's Manual

10

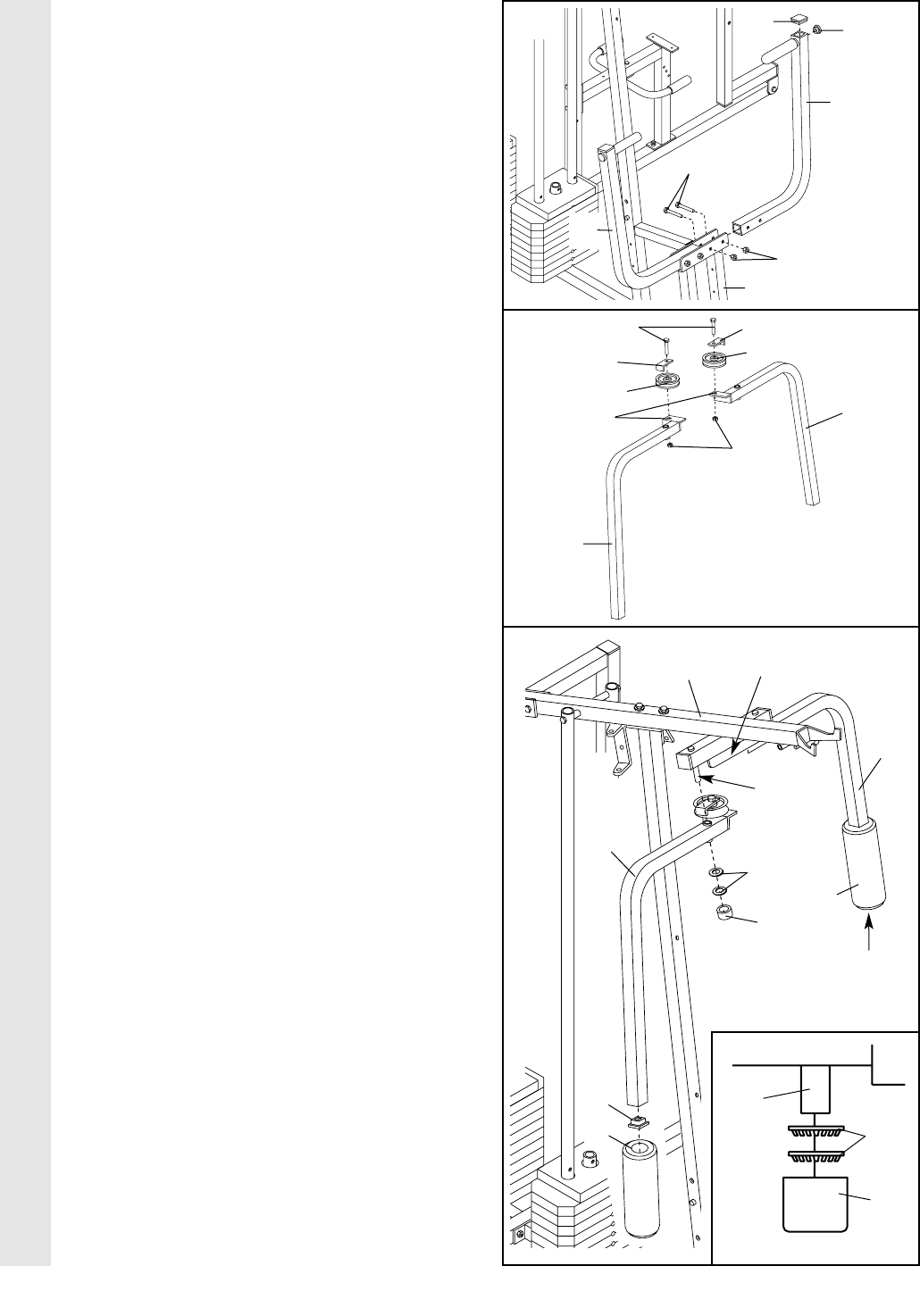

12. Presione una Tapa Interna Redonda de 1”
(49) dentro de los Brazos de Prensa (46).
Presione una Tapa Interna Cuadrada de
1 3/4” (44) en el Brazo de Prensa.
Conecte el Brazo de Prensa (46) a un lado
del Marco de Prensa (17) con dos Tornillos de
5/16” x 2 1/2” (22) y dos Contratuercas de
Nylon de 5/16” (3).
Ensamble el otro Brazo de Prensa (46) de la
misma manera.
13. Identifique el Brazo Derecho (48) y el Brazo
Izquierdo (47). Note la posición del sujetador
soldado en cada Brazo. La identificación de
los Brazos es muy importante para el paso
14.
Conecte una Polea en ”V” (50) y una Trampa
del Cable Largo (31) al Brazo Derecho (48)
con uno Tornillo de 3/8” x 2 1/2” (86) y una
Contratuerca de Nylon de 3/8” (21). Todavía
no apriete la Contratuerca de Nylon.
Conecte una Polea en “V” (50) y una Trampa
del Cable Largo (31) al Brazo Izquierdo (47)
de la misma manera.
14. Lubrique los dos ejes en el Marco Superior
(55).
Deslice el Brazo Derecho (48) al eje derecho.
Nota: Tenga cuidado de no confundir el
Brazo Derecho con el Brazo Izquierdo (47);
refiérase al paso 13 para identificar el
Brazo Derecho. Asegúrese de que el extre-
mo superior del Brazo Derecho esté por
detrás del Sujetador indicado en el Marco
Superior (55).
Golpée levemente dos Retenedores de 1”
(69) y una Tapa Cubierta Redonda de 1” (70)
al eje. Asegúrese de que los dientes del
Retenedor se doblen hacia la Tapa
Cubierta Redonda, de la misma manera
que se muestran en el dibujo del recuadro.
Nuevos Retenedores se tendrán que orde-
nar si se necesitan quitar.
Conecte el Brazo Izquierdo (47) de la misma
manera.
Presione una Tapa Interna Cuadrada de
1 3/4” (44) dentro de los extremos inferiores
de los Brazos Izquierdo y Derecho (47, 48).
Moje el extremo inferior de cada Brazo con
agua jabonosa. Deslice una Almohadilla de
10” (45) al extremo inferior de cada Brazo.
12
13
86
31
31
50
50
21
Sujetadores
Soldados
48
47
MONTAJE DE LOS BRAZOS
44
49
46
46
17
22
3
55
Sujetador
Lubrique
el Eje
47
69
70
44
45
44
14
69
70
Eje
45
48
