User's Manual

9

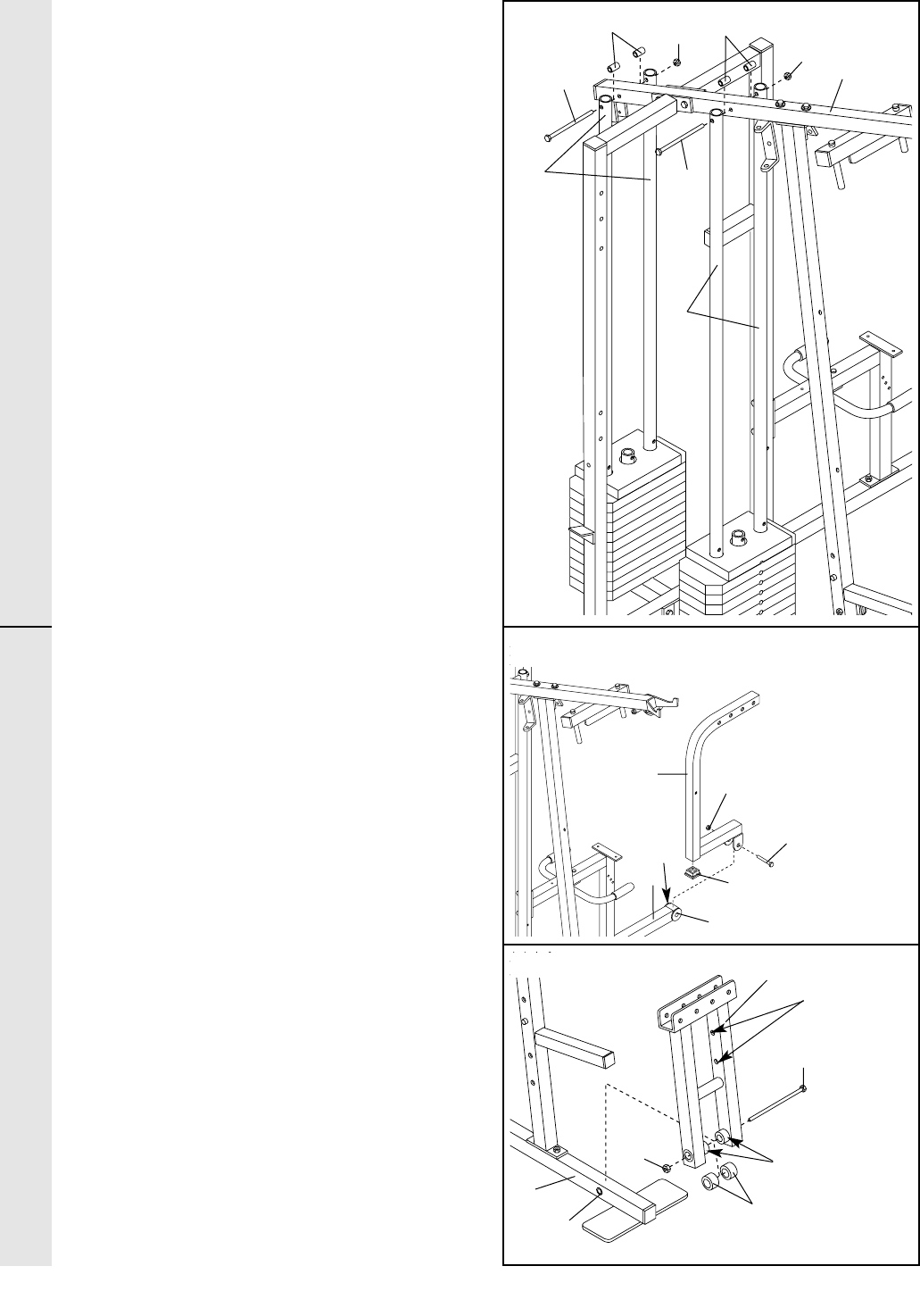

9. Attachez les extrémités supérieures des
Guides de Poids Courts (73) au Montant
Supérieur (55) à l’aide d’un Boulon de 5/16” x
6” (60), de deux Bagues d’Espacement de 1/2”
x 3/4” (61), et d’un Écrou de Blocage en Nylon
de 5/16” (3).
Attachez les extrémités supérieures des
Guides de Poids Longs (62) au Montant
Supérieur (55) de la même manière.
10. Trouvez et ouvrez les paquets de pièces
avec l’étiquette “ARM ASSEMBLY.”
Appuyez du Embout Mâle Carré de 2" (27)
dans le extrémité du Bras de Presse pour
Jambes (96). Assurez-vous qu’il y a une Douille
(98) dans chaque côté du Stabilisateur (5).
Lubrifiez un Boulon de 3/8” x 3 1/4” (67).
Attachez le Bras de Presse pour Jambes (96)
au Stabilisateur (5) à l’aide du Boulon mention-
né ci-dessus et d’un Écrou de Blocage en
Nylon de 3/8” (21). Ne serrez pas l’Écrou de
Blocage en Nylon jusqu’au bout. Le Bras de
Presse pour Jambes doit pouvoir pivoter
librement.
11. Enfoncez une Douille en Plastique de 1” x 7/8”
(90) sur chaque bague d’espacement soudés
sur le Cadre de Presse (17). Glissez le Cadre
de Presse en place sur la Base (4). Note:
L’assemblage ci-dessus sera assez serré.
Les Douilles en Plastique devraient aller sur
chaque extrémité du tube indiqué sur la
Base. Assurez-vous que les poulies sont du
bon côté.
Lubrifiez le Boulon de 3/8” x 8” (59). Attachez
le Cadre de Presse (17) à la Base (4) à l’aide
du Boulon et de l’Écrou de Blocage en Nylon
de 3/8” (21).
11
17
Les poulies
doivent être
de ce côté
59—Lubrifiez
Bagues
d’Espacement
Soudées
21
4
Tube
90
9
10
ASSEMBLAGE DU CADREASSEMBLAGE DES BRAS
61
61
3
3
60
73
62
55
27
96
21
67—Lubrifiez
5
98
98
60
