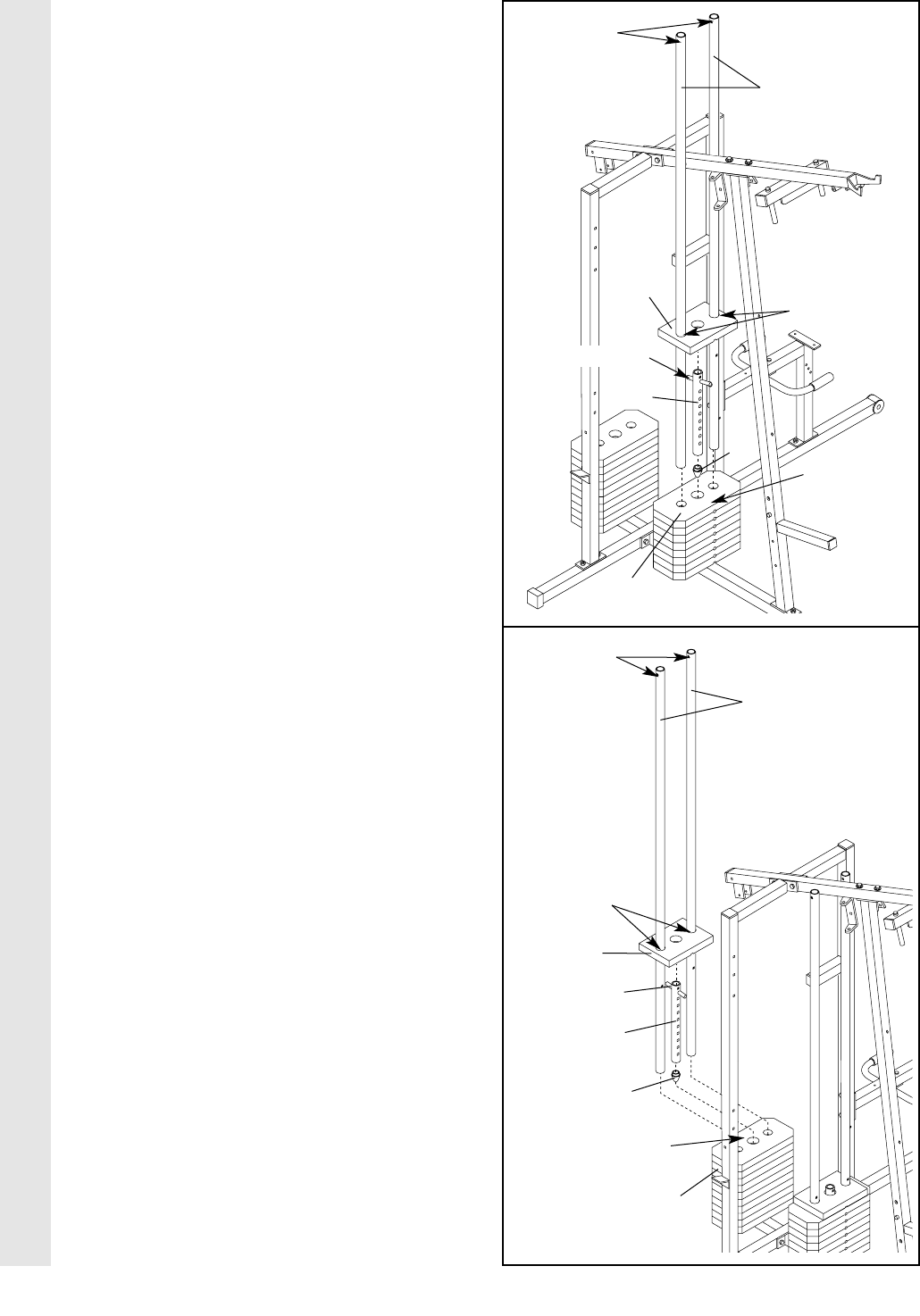

7. Enfoncez un Amortisseur du Tube de Poids
(64) sur l’extrémité du Tube de Poids Court
(108). Enfoncez le Tube de Poids dans la pile
de Poids (25) avant. Assurez-vous que la
goupille sur le Tube de Poids est sur la rai-
nure de goupille sur le Poids supérieur.
Lubrifiez l’intérieur des trous sur le Poids
Supérieur (65). Placez le Poids Supérieur sur
la pile de Poids (25) avant. Enfoncez les deux
Guides de Poids Longs (62) sur la pile de
Poids. Assurez-vous que les trous sur les
Guides de Poids sont sur le dessus,
comme illustré.
8. Enfoncez un Amortisseur du Tube de Poids
(64) sur l’extrémité du Tube de Poids Long
(63). Enfoncez le Tube de Poids dans la pile
de Poids (25) à l’arrière. Assurez-vous que
la goupille sur le Tube de Poids est placé
sur la rainure de poids sur le Poids
Supérieur (65).
Lubrifiez l’intérieur des trous sur le Poids
Supérieur (65). Placez le Poids Supérieur sur
la pile de Poids (25) arrière. Enfoncez les
deux Guides de Poids Courts (73) sur la pile
de Poids. Assurez-vous que les trous sur
les Guides de Poids sont sur le dessus,
comme illustré.
