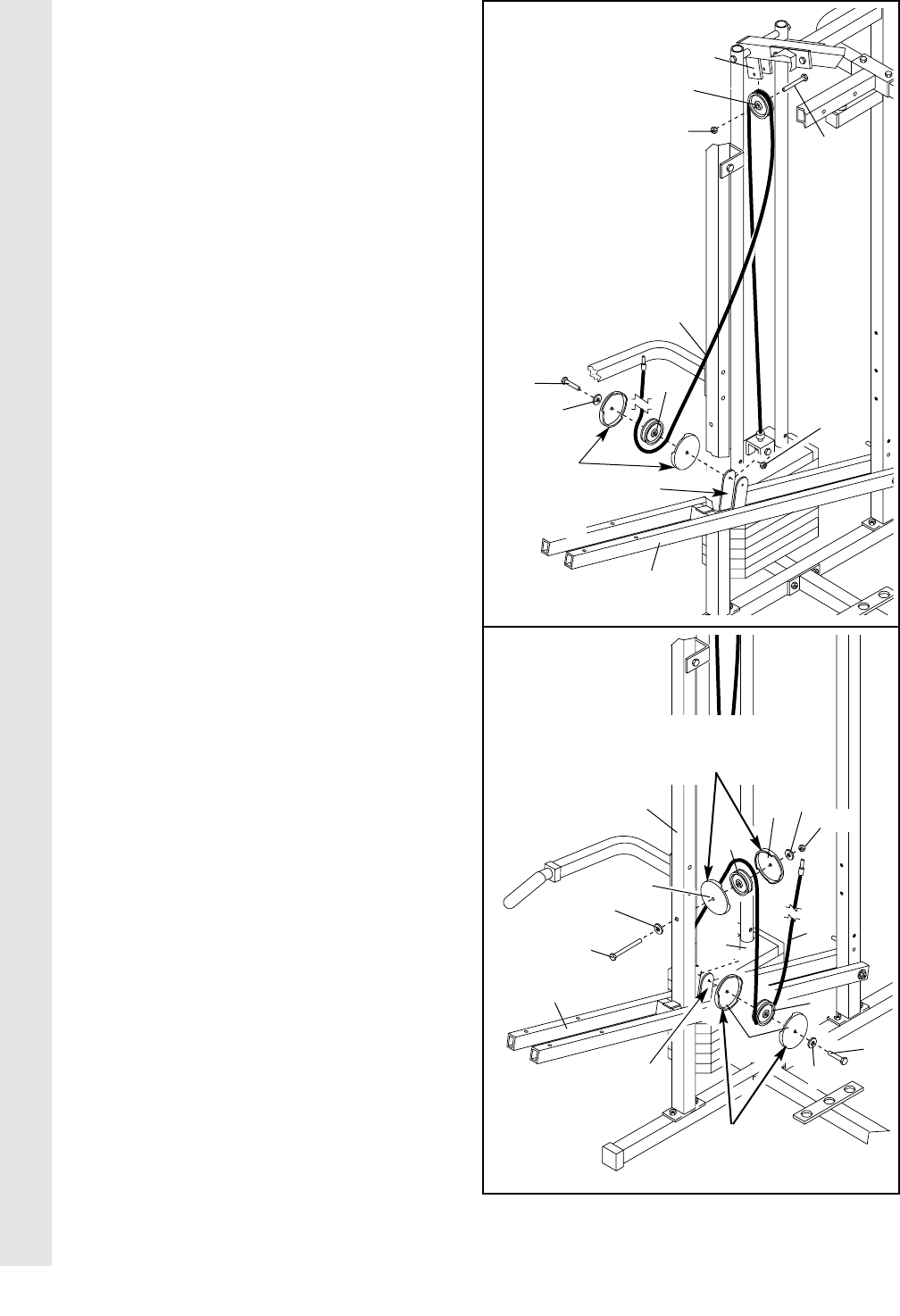

34. Enroulez le Câble de Presse Militaire (72)
autour d’une Poulie en “V” (50). Attachez la
Poulie en “V” au Montant Supérieur (55) à l’ai-
de d’un Boulon de 3/8” x 2 1/2” (86) et d’un
Écrou de Blocage en Nylon de 3/8” (21).
Enroulez le Câble de Presse Militaire (72)
autour d’une Poulie de 3 1/2” (15). Attachez la
Poulie, une série de Couvercle de Poulie
(114) et une Rondelle Plate de 3/8" (9) au
support indiqué sur le Bras d’Assistance (105)
avec un Boulon de 3/8" x 2" (12) et l’Ecrou de
Blocage en Nylon de 3/8" (21). Assurez-vous
que les grandes languettes sur sont à l’en-
droit indiqué et que le Câble et la Poulie
bougent sans à-coups.
35. Enroulez le Câble de Presse Militaire (72)
autour de la Poulie de 3 1/2" (15). Attachez la
Poulie et une série de Couvercles de Poulie
(114) au Montant d’Assistance (74) avec un
Boulon de 3/8" x 3 3/4" (88), deux Rondelles
Plates de 3/8" (9) et un Ecrou de Verrouillage
en Nylon de 3/8" (112). Assurez-vous que le
Câble passe autour de la Poulie comme
indiqué.
Enroulez le Câble de Presse Militaire (72)
autour de la Poulie de 3 1/2" (15). Attachez la
Poulie, une série de Couvercles de Poulie
(114) et une Rondelle Plate de 3/8" (9) à
l’autre support du Bras d’Assistance (105)
avec un Boulon de 3/8" x 2" (12) et un Ecrou
de Blocage en Nylon de 3/8" (21). Assurez-
vous que le Câble et la Poulie bougent
sans à-coups. Assurez-vous que les
grandes languettes sur les Couvercle de
Poulie sont dans les positions indiquées.
ASSEMBLAGE DES CÂBLES
34
Support
105
9
12
114—Les
grandes
languettes
devraient
être ici.
50
15
21
21
55
86
72
35
105
9
9
9
112
74
114
114
114
15
12
72
Support
Les grandes languettes
devraient être ici.
Les grandes lan-
guettes devraient
être ici.
88
15
21
