User's Manual

15

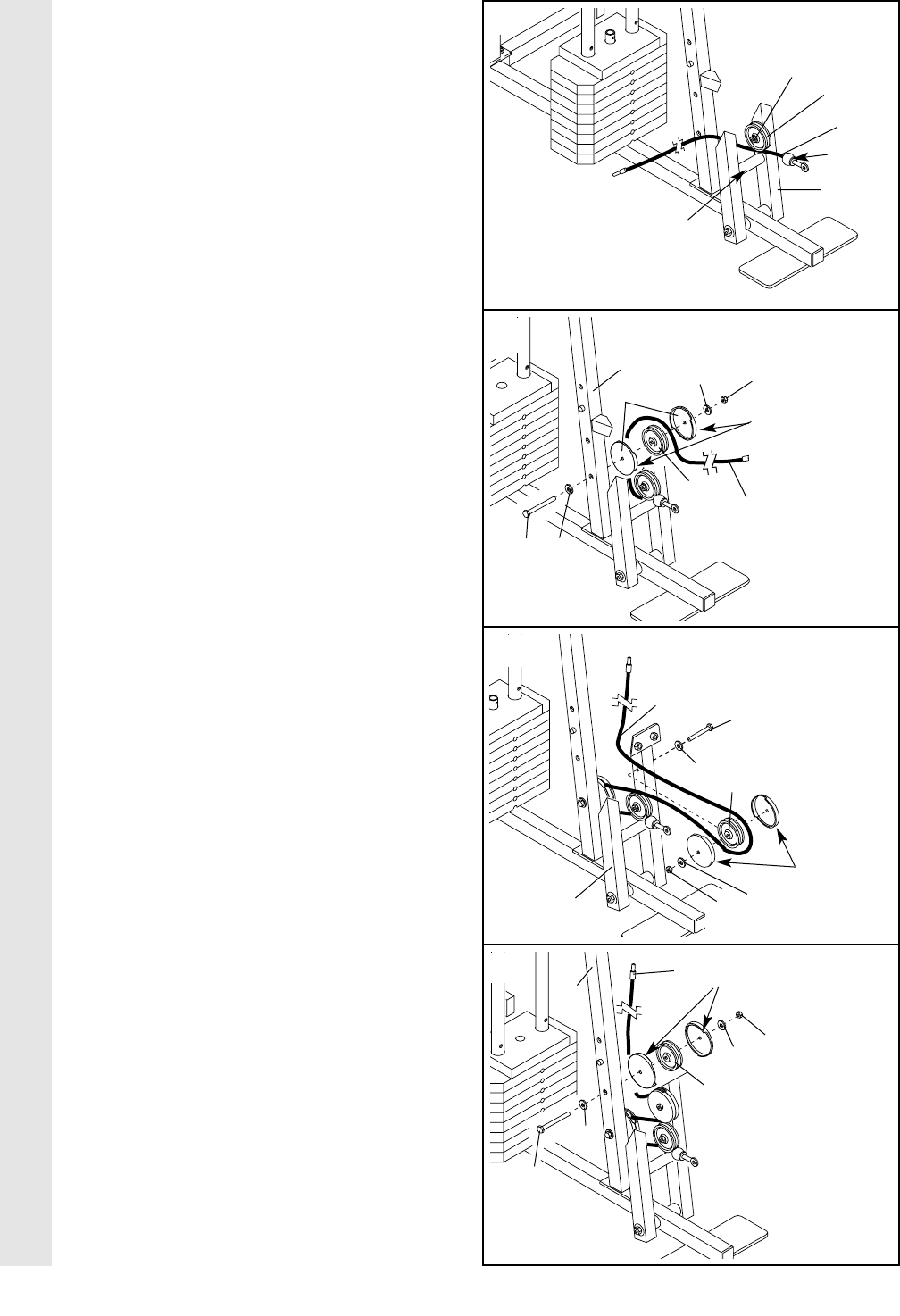

27. Trouvez le Câble inférieur (23). Enroulez le
Câble Inférieur sous la Poulie Basse de 3 1/2”
(102). Assurez-vous que l’extrémité du
Câble avec la boule est sur le côté indiqué
du Cadre de Presse (17) et que le Câble
est entre la Poulie et la Barre Transversale
sur le Cadre de Presse. Serrez l’Écrou de
Blocage en Nylon de 3/8” (21) et le Boulon de
3/8” x 3 3/4” (non-illustré).
28. Enroulez le Câble Inférieur (23) autour de la
Poulie de 3 1/2" (15). Attachez la Poulie, une
série de Couvercles de Poulie (114), et les
deux Rondelles Plates de 3/8" (9) au trou
inférieur dans le Montant Avant (42) avec
l’Ecrou de Verrouillage en Nylon de 3/8" (112)
et un Boulon de 3/8" x 3 3/4" (88). Assurez-
vous que les petites languettes sur les
Couvercle de Poulie sont dans la position
indiquée.
29. Enroulez le Câble Inférieur (23) autour de la
Poulie de 3 1/2" (15). Attachez la Poulie, une
série de Couvercles de Poulie (114) et deux
Rondelles Plates de 3/8" (9) au trou supérieur
du Cadre de Presse (17) avec un Écrou de
Blocage en Nylon de 3/8" (21) et un Boulon
de 3/8" x 3 1/2" (16). Assurez-vous que les
grandes languettes sur les Couvercles de
Poulie sont dans la position indiquée.
30.Enroulez le Câble Inférieur (23) autour de la
Poulie de 3 1/2" (15). Attachez la Poulie, une
série de Couvercle de Poulie (114), et deux
Rondelles Plates de 3/8" (9) au trou supérieur
du Montant Avant (42) avec un Ecrou de
Verrouillage en Nylon de 3/8" (112) et un
Boulon de 3/8" x 3 3/4" (88). Assurez-vous
que les petites languettes sur les
Couvercles de Poulie sont dans la position
indiquée.
ASSEMBLAGE DES CÂBLES
30
27
23
28
29
21
17
23
112
9
88
9
15
42
114
23
15
42
112
9
88
9
23
9
16
17
114— Les
grandes
languettes
devraient
être ici.
15
102
9
21
Barre Transversale
Boule
Les petites lan-
guettes devraient
être ici.
Les petites languettes
devraient être ici.
