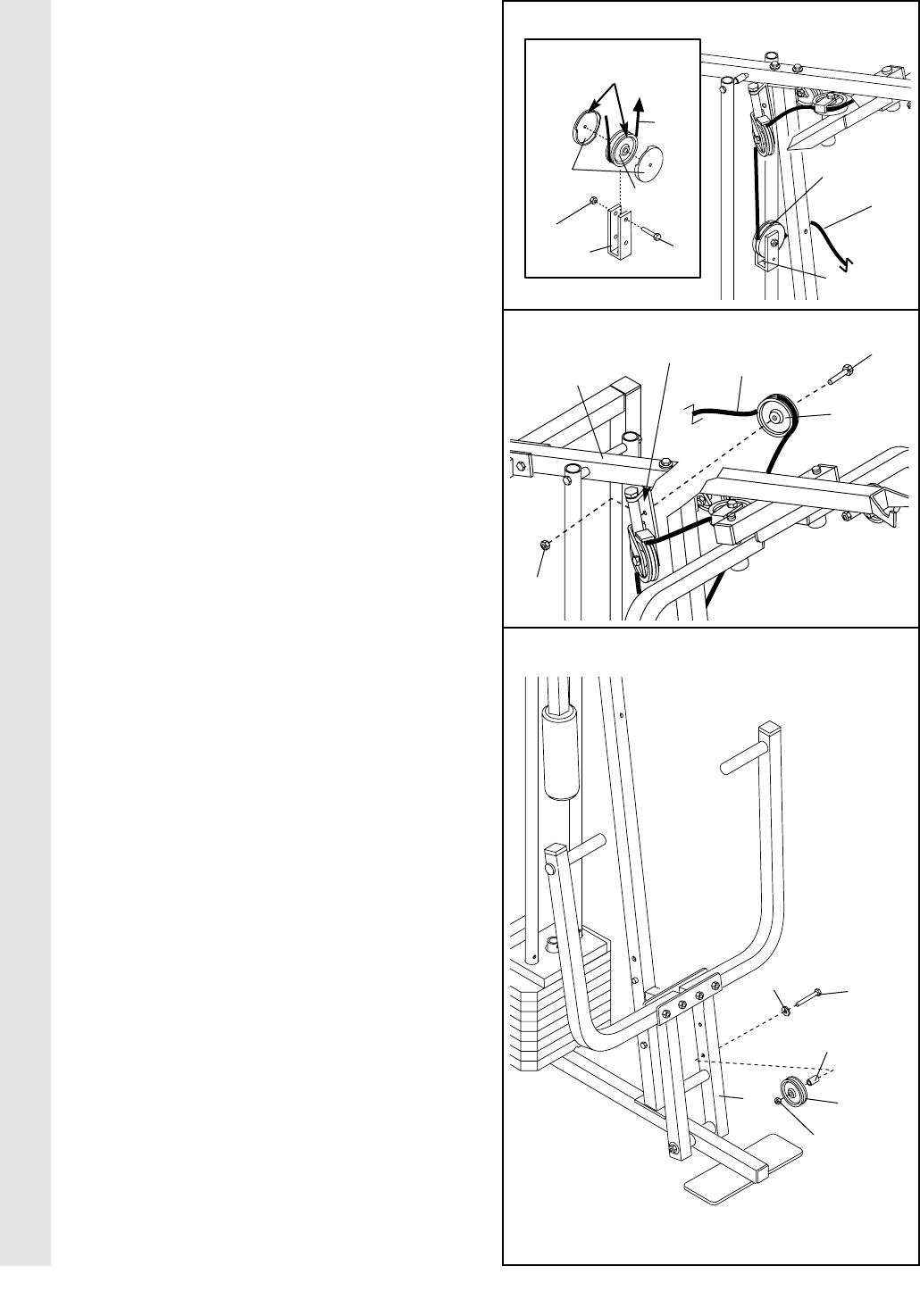

24. Référez-vous au schéma agrandi. Enroulez le
Câble Supérieur (58) autour de la Poulie de
3 1/2” (15). Attachez la Poulie et une série de
Couvercles de Poulie (114) au trou supérieur
dans le Support en “U” Long (57) avec un
Boulon de 3/8" x 2" (12) et l’Ecrou de Blocage
en Nylon de 3/8" (21). Remarque : Ces
pièces seront peut-être déjà assemblées.
Assurez-vous que les petites languettes sur
les Couvercles de la Poulie sont dans la
position indiquée et que le Câble et la
Poulie bougent sans à-coups.
25. Enroulez le Câble Supérieur (58) autour d’une
Poulie de 3 1/2” (15). Attachez la Poulie au
support sur le Montant Supérieur (55) à l’aide
d’un Boulon de 3/8” x 2” (12) et d’un Écrou de
Blocage en Nylon de 3/8” (21). Assurez-vous
que le Câble est dans la rainure de la
Poulie et que le Câble et la Poulie coulis-
sent librement.
26. Glissez une Rondelle Plate de 3/8" (9) sur le
Boulon de 3/8" x 3 3/4 (88). Insérezle Boulon
au travers du trou inférieur dans un le Cadre
de Presse (17). Attachez la Bague
d’Espacement de 5/8" x 9/16" (7) et la Poulie
Basse de 3 1/2" (102) au Boulon avec un
Ecrou de Blocage en Nylon de 3/8" (21). Ne
serrez pas l’Ecrou en Nylon. Assurez-vous
que le Boulon, la Rondelle Plate, la Bague
d’Espacement, la Poulie Inférieure et
l’Ecrou de Blocage en Nylon sont orientés
comme indiqués.
24
58
15
114
114
21
12
57
Support
55
21
12
15
58
25
26
ASSEMBLAGE DES CÂBLES
58
57
21
17
102
7
9
88
Les petites languettes
devrait être en haut
