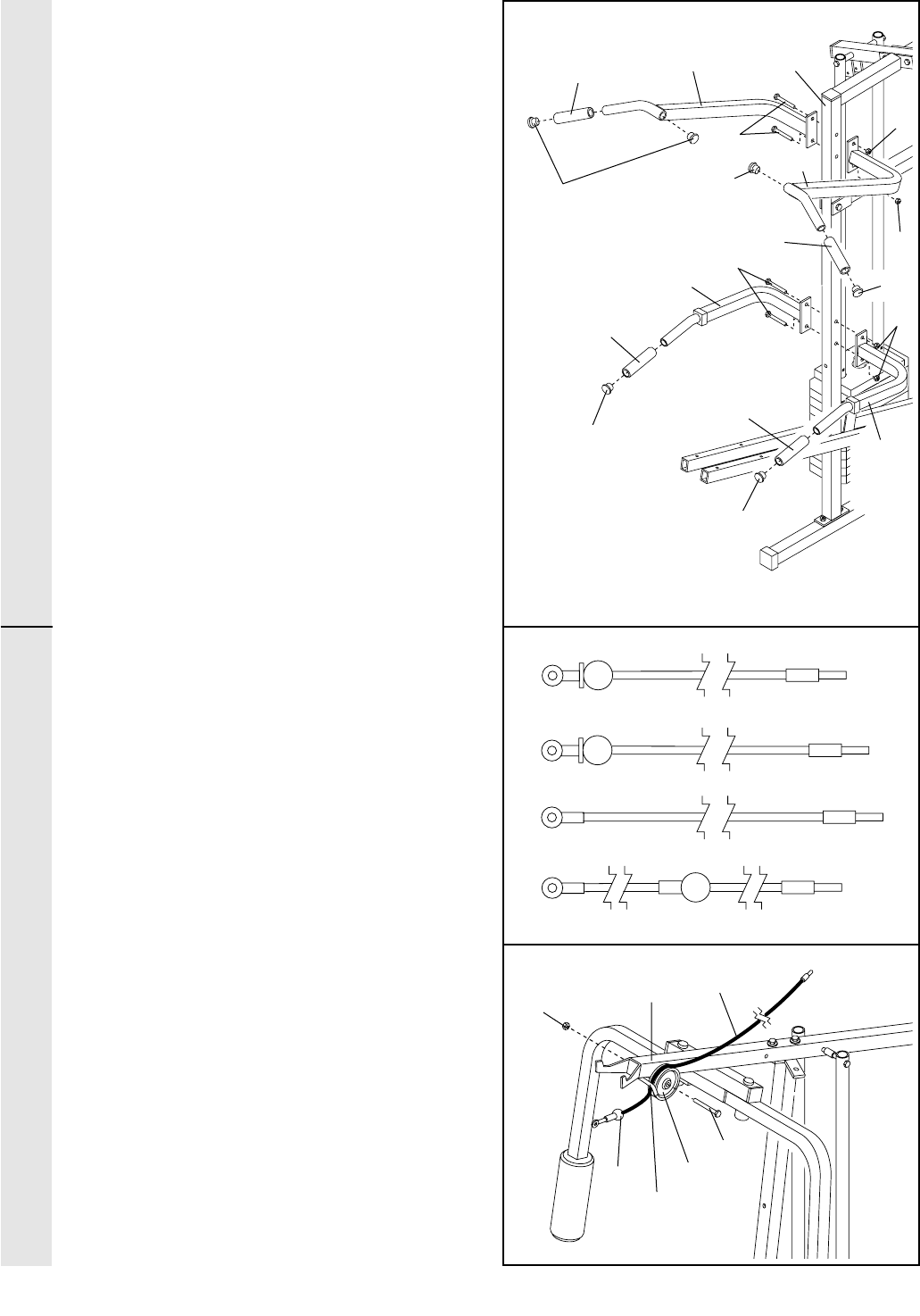

17.Attachez le Bras de Montée Gauche (75) et le
Bras de Montée Droit (77) au Montant
d’Assistance (74) à l’aide de deux Boulons de
5/16” x 2 3/4” (11) et de deux Écrous de
Blocage en Nylon de 5/16” (3).
Attachez le Bras de Descente Gauche (78) et
le Bras de Descente Droit (79) au Montant
d’Assistance (74) à l’aide de deux Boulons de
5/16” x 2 3/4” (11) et de deux Écrous de
Blocage en Nylon de 5/16” (3).
Mouillez l’extrémité du Bras de Montée
Gauche (75) avec de l’eau savonneuse.
Glissez une Poignée Courte (113) sur le Bras
de Montée Droit (77).
Mouillez l’extrémité du Bras de Descente
Gauche (78) avec de l’eau savonneuse.
Glissez une Poignée Longue (80) sur le Bras
de Descente Gauche. Répétez cette étape
avec le Bras de Descente Droit (79).
Enfoncez deux Embouts Mâles Ronds de
1 1/4” (109) dans le Bras de Montée Gauche
(75) et dans le Bras de Montée Droit (77).
Enfoncez un Embout Mâle Rond de 1 1/4”
(109) dans le Bras de Descente Gauche (78)
et dans le Bras de Descente Droit (79).
18.Trouvez et ouvrez les paquets de pièces
avec les étiquettes “CABLE ASSEMBLY” et
“PULLEYS.”
Durant les étapes 19 à 39, référez-vous au DIA-
GRAMME DES CÂBLES aux pages 27 de ce
manuel pour vérifier la position correcte des
câbles. Avant d’entamer cette section, déroulez
les quatre câbles. Identifiez les quatre câbles
en comparant leur longueurs et leurs extrémi-
tés. La longueur approximative de chaque câble
est indiquée sur le schéma à droite après
chaque numéro de pièce des câbles.
IMPORTANT : Quand vous assemblez les
câbles, faites attention de ne pas trop ser-
rer les boulons et les écrous qui attachent
les poulies. Les poulies doivent pouvoir
pivoter librement.
19.Trouvez le Câble Supérieur (58). Enroulez le
Câble Supérieur autour de la Poulie de 3 1/2”
(15). Attachez la Poulie au Montant Supérieur
(55) à l’aide d’un Boulon de 3/8” x 3 3/4” (88)
et d’un Écrou de Blocage en Nylon de 3/8”
(21). Assurez-vous que l’extrémité du Câble
avec la boule est du côté indiqué de la
Poulie, et que le Câble est entre la Poulie et
le crochet.
19
55
21
58
Boule
Crochet
17
75
74
78
18
23 (200 cm)
58 (373 cm)
72 (483 cm)
99 (163 cm)
ASSEMBLAGE DES BRASASSEMBLAGE DES CÂBLES
11
109
109
109
109
11
77
113
113
80
80
3
3
3
15
88
109
79
