User's Manual

9

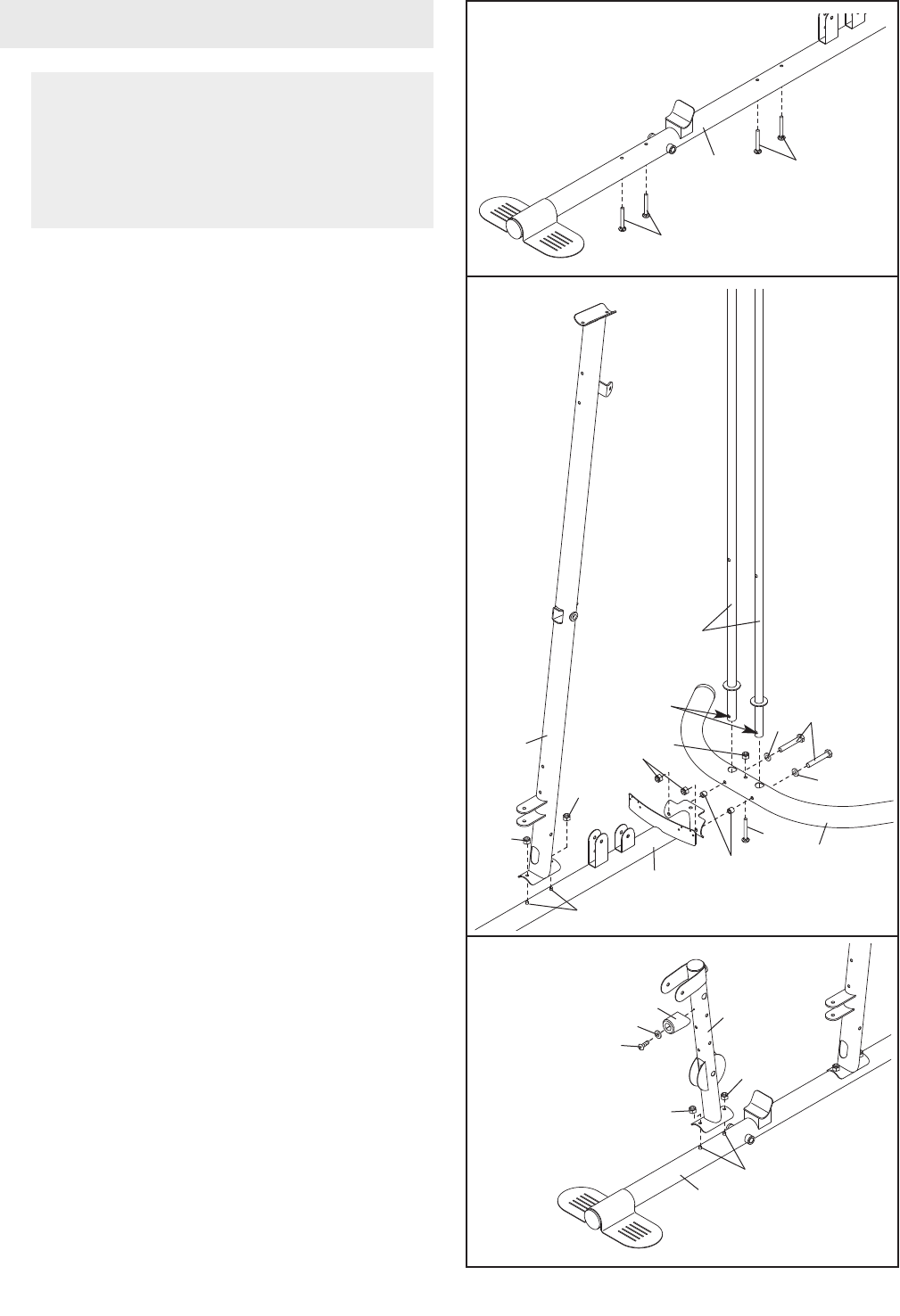

2. Inserire un Bullone Trasporto da M8 x 75mm (83)
attraverso il Stabilizzatore (3).
Attaccare la Base (1) e le due Guide Pesi (18)
allo Stabilizzatore (3) con due Bulloni da M10 x
85mm (81), due Rondelle da M10 (80), two
21mm Steel Spacers (108), due Dadi Autobloc-
canti in Nylon da M10 (77), e un Dado Autobloc-
cante in Nylon da M8 (78). Assicurarsi che i fori
indicate sulle Guide Pesi siano piú vicini al
fondo. Non stringere ancora i Dadi
Autobloccanti in Nylon.
Attaccare il Montante (2) alla Base (1) con gli
indicati Bulloni Transporto da M8 x 75mm (83) e
due Dadi Autobloccanti in Nylon M8 (78). Non
avvitare i Dadi Autobloccanti per ora.
2
3
10
78
75
104
110
78
1
18
83
1
81
80
80
108
78
78
83
83
78
2
3
77
Fori
1
3. Attaccare la Gamba Anteriore (10) alla Base (1)
con i due Bulloni Transporto da M8 x 75mm (83)
e due Dadi Autobloccanti in Nylon M8 (78). Non
stringere ancora i Dadi Autobloccanti in
Nylon.
Montare il Respingente Gamba (75) alla Gamba
Anteriore (10) con una Vite Autofilettante da M4 x
16mm (110) e una Rondella da M4 (104). Veri-
ficare che lʼestremità del Respingente sia riv-
olta verso lʼalto.
1
.
Inserire verso sopra otto Bulloni Trasporto da M8
x 75mm (83) attraverso la Base (1). Nota:
Potrebbe essere dʼaiuto mettere del nastro
adesivo sulla testa dei bulloni per mantenerli
fermi sul posto.
Accertartevi di capire tutte le informazioni
a pagina 8 prima di iniziare il montaggio
della stazione multifunzione. Consultare la
T
ABELLA DʼIDENTIFICAZIONE DELLE
PARTI a la pagina 5 e 6 del presente man-
u
ale per reperire i pezzi piccoli.
Montaggio del Telaio
83
83
1
