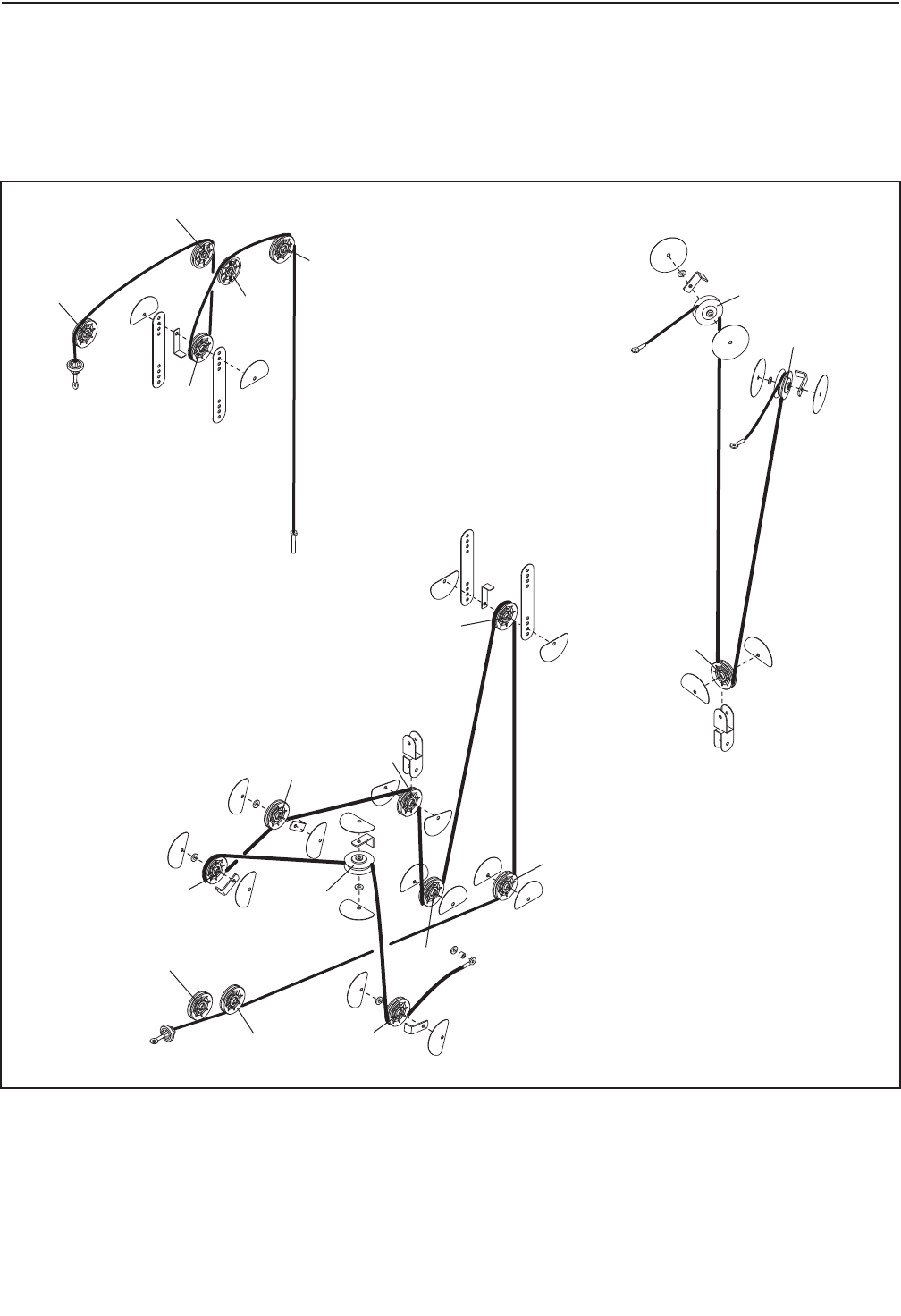

DIAGRAMMA TRAIETTORIA CAVI
I
l diagramma cavi mostra la corretta traiettoria dei cavi (49, 50, 51). Utilizzare il diagramma per assicurarsi che i
cavi e i fermacavi siano montati correttamente. Se il cavo non è stato correttamente posizionato, la stazione
multifunzione non funzionerà correttamente e potrebbero verificarsi delle anomalie. I numeri mostrano la corretta
traiettoria del cavo. Assicurarsi che le protezioni del cavo non tocchino o pieghino il cavo.
10
6
5
7
8
9
1
2
3
4
Cavo Dorsale (49)
Lunghezza 355cm
Cavo a Farfalla (50)
Lunghezza 289cm
Cavo Leva Gamba (51)
Lunghezza 563mm
1
1
2
3
2
3
4
5
