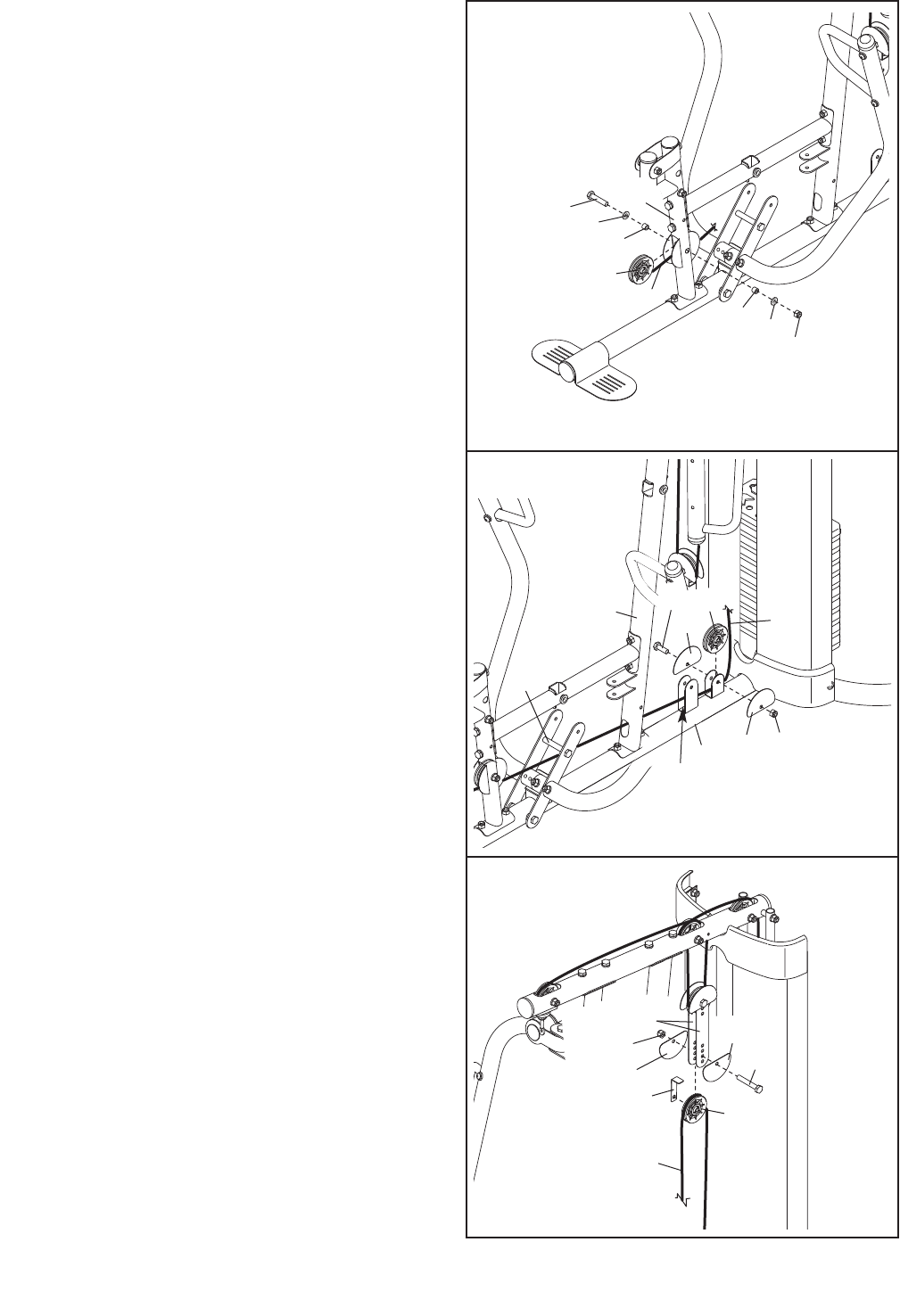

30. Montare una Puleggia da 90mm (48) allʼinterno
della Gamba Anteriore (10) con un Bullone da
M10 x 65mm (85), due Rondelle da M10 (80),
d
ue Spaziatori in Acciaio da 13mm (109), e um
Dado Autobloccante in Nylon da M10 (77).
A
ssicurarsi che il Cavo Leva Gamba (51) sia
sotto la Puleggia.
31. Inserire il Cavo Leva Gamba (51) sotto lo
Spaziatore da 90mm (59), attraverso il Montante
(2), e sotto lʼasta indicata nella Base (1).
Arrotolare il Cavo Leva Gamba sotto una
Puleggia da 90mm (48). Attaccare la Puleggia
alla Base con un Bullone da M10 x 45mm (86),
due Protezioni Semicirco-lari (55), e un Dado
Autobloccante in Nylon da M10 (77).
32. Arrotolare il Cavo Leva Gamba (51) sopra una
Puleggia da 90mm (48). Attaccare la Puleggia, un
Fermacavo (56), e due Protezione Semicircolare
(55) al secondo foro dal basso delle Piastre
Puleggia (60) con un Bullone da M10 x 50mm
(97) e un Dado Autobloccante in Nylon da M10
(77). Assicurarsi che il Fermacavo e i
Protezione Semicircolare siano posizionati
come mostrato.
