User's Manual

18

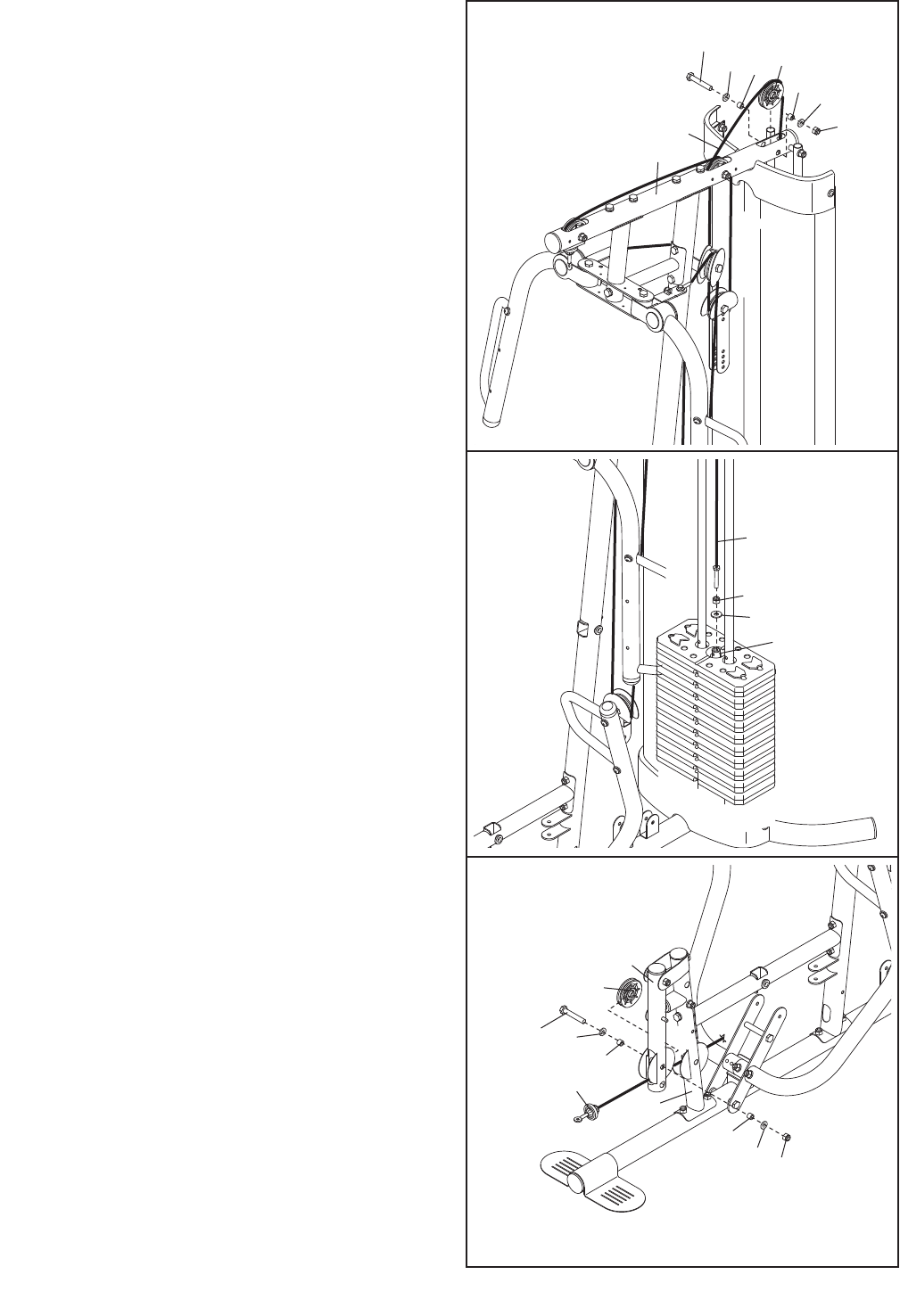

27. Arrotolare il Cavo Dorsale (49) sulla Puleggia da
90mm (48) e inserire il Cavo attraverso il Telaio
Superiore. Attaccare la Puleggia al Telaio
S
uperiore con un Bullone da M10 x 80mm (84),
due Rondelle da M10 (80), due Spaziatori da
1
9mm (67), e un Dado Autobloccante in Nylon da
M10 (77).
28. Posizionare una Rondella Grande da M12 (98) in
cima al Tubo Pesi (20). Avvitare fino alla fine il
dado da M12 (112) sul Cavo Dorsale (49).
Avvitare con due giri il Cavo Dorsale nel Tubo
Pesi (20). Serrare il Dado da M12 (112) su una
Rondella Grande (98).
29. Identificare il Cavo Leva Gamba (51). Far pas-
sare il Cavo attraverso la Leva Gamba (12) e la
Gamba Anteriore (10).
Inserire una Puleggia da 90mm (48) allʼinterno de
la Leva Gamba (12) della parte posteriore come
mostrato. Fissare la Puleggia da 90mm con um
Bullone da M10 x 65mm (85), due Rondelle da
M10 (80), due Spaziatore in acciaio da 13mm
(109), e un Dado Autobloccante in Nylon da M10
(77)
2
7
28
112
98
20
49
80
80
77
48
4
49
67
6
7
84
29
85
80
12
109
51
77
109
80
48
10
