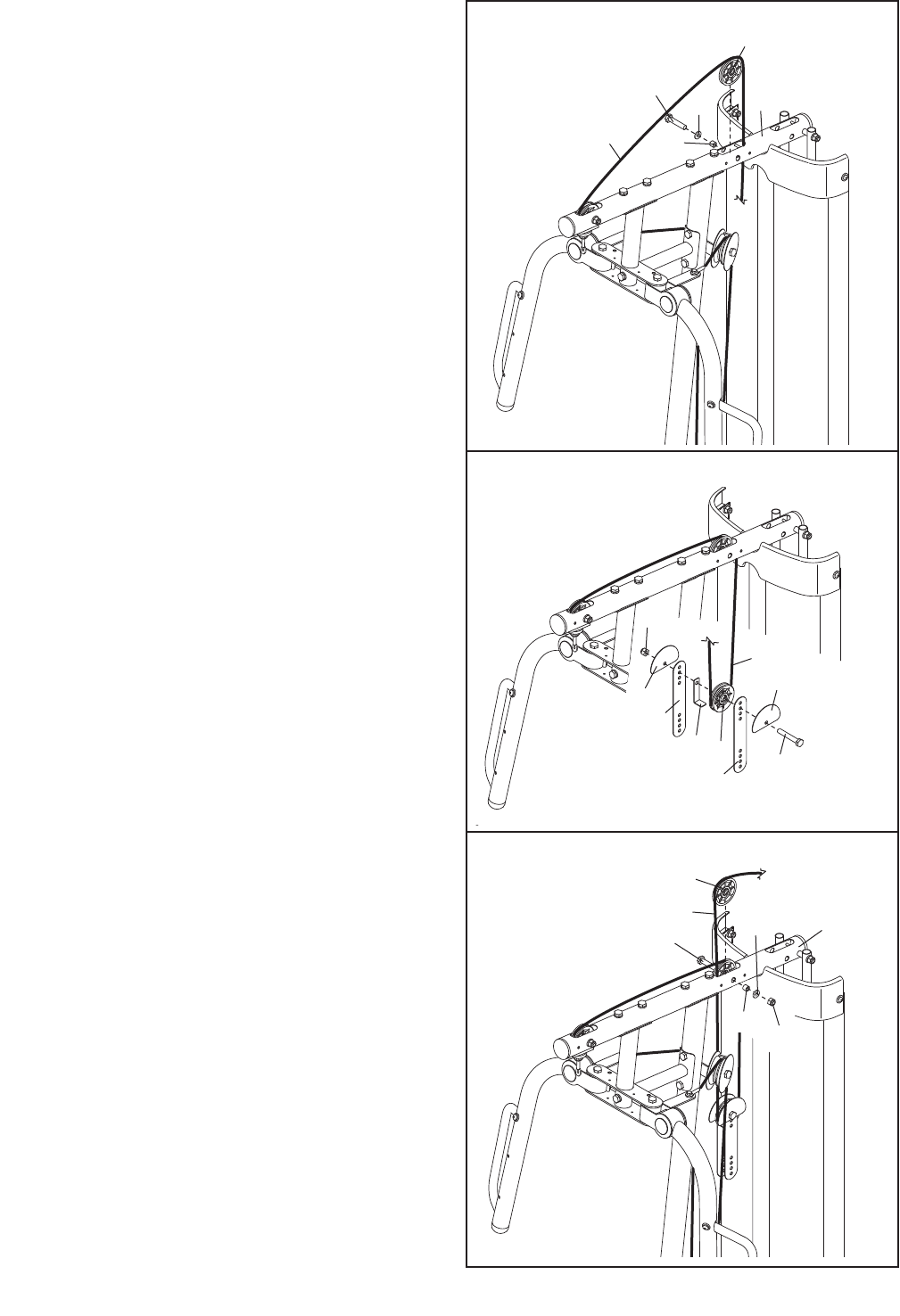

24. Inserire il Cavo Dorsale (49) su una Puleggia
Sottile (24) e giú attraverso il Telaio Superiore (4).
Tenere la Puleggia Sottile allʼinterno del Telaio
S
uperiore. Inserire un Bullone da M10 x 80mm
(84) attraverso una Rondella da M10 (80), uno
Spaziatore da 19mm (67), il Telaio Superiore, e la
Puleggia Sottile.
25. Arrotolare il Cavo Dorsale (49) sotto una Puleggia
da 90mm (48). Attaccare la Puleggia, un
Fermacavo (56), e due Protezione Semicircolare
(55) al secondo foro dallʼalto delle due Piastre
Puleggia (60) con un Bullone da M10 x 50mm
(97) e un Dado Autobloccante in Nylon M10 (77).
Assicur-arsi che il Fermacavo e i Protezione
Semicircolare siano posizionati come mostra-
to.
26. Inserire il Cavo Dorsale (49) attraverso il Telaio
Superiore (4) e arrotolare il cavo su una Puleggia
Sottile (24). Tirare fuori il Bullone da M10 x 80mm
(84) dal Telaio Superiore fino a che non sia
allineato con la prima Puleggia Sottile della fase
24. Non rimuovere completamente il Bullone
dal Telaio Superiore.
Tenere la seconda Puleggia Sottile (24) allʼinterno
del Telaio Superiore (4) e attaccarla con un
Bullone da M10 x 80mm (84), uno Spaziatore da
19mm (67), una Rondella da M10 (80), e un
Dado Autobloccante in Nylon da M10 (77).
24
25
77
55
55
49
97
4
24
84
80
67
4
9
60
56
48
60
26
67
77
80
84
49
24
4
