User's Manual

16

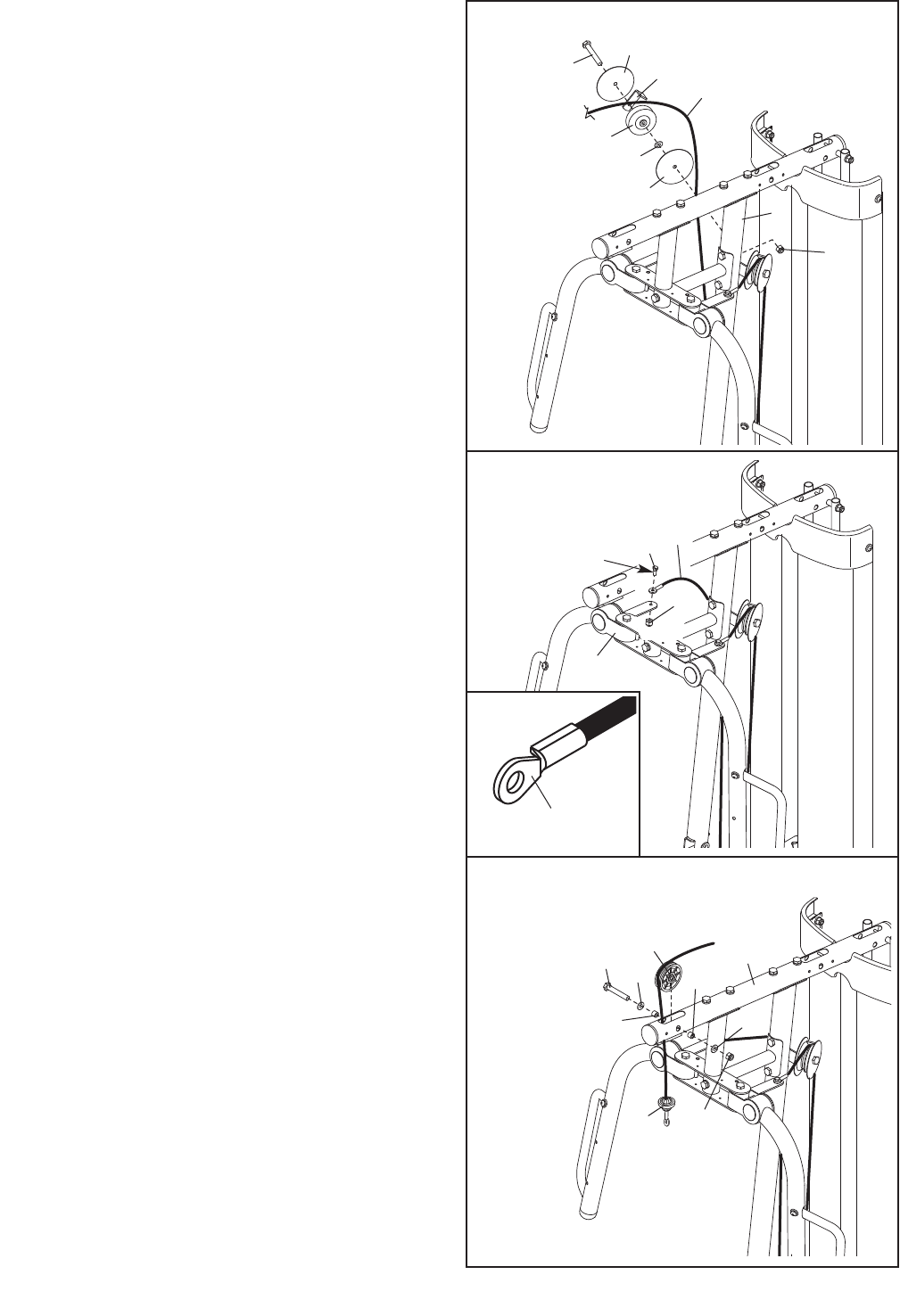

21. Arrotolare il Cavo a Farfalla (50) su una Puleggia
a “V” (47). Montare la Puleggia a “V”, un Ferma-
cavo Grande (57), una Rondella da M10 (80), e
d
ue Protezioni (54) al Montante (2) con un Bul-
lone da M10 x 60mm (79) e un Dado Autobloc-
cante da M10 (77).
22. Lubrificare il Bullone con Collare da M8 x 22mm
(90). Attaccare il Cavo a Farfalla (50) al Braccio a
Farfalla Destro (29) con il Bullone con Collare e
un Dado Autobloccante in Nylon da M8 (78).
Assicurasi che il bordo paitto del Cavo sia
contro il Telaio a Farfalla.
23. Identificare il Cavo Dorsale (49). Inserire il
Cavo attraverso il Telaio Superiore (4) e sopra
una Puleggia da 90mm (48). Attaccare la
Puleggia allʼinterno dellʼTelaio Superiore con un
Bullone da M10 x 80mm (84), due Rondelle da
M10 (80), due Spaziatori da 19mm (67), e un
Dado Autobloccante in Nylon da M10 (77).
21
22
90
50
29
78
5
7
50
2
77
54
54
47
80
79
23
84
80
80
77
67
67
48
4
49
Bordo Piatto
Grasso
