User's Manual

14

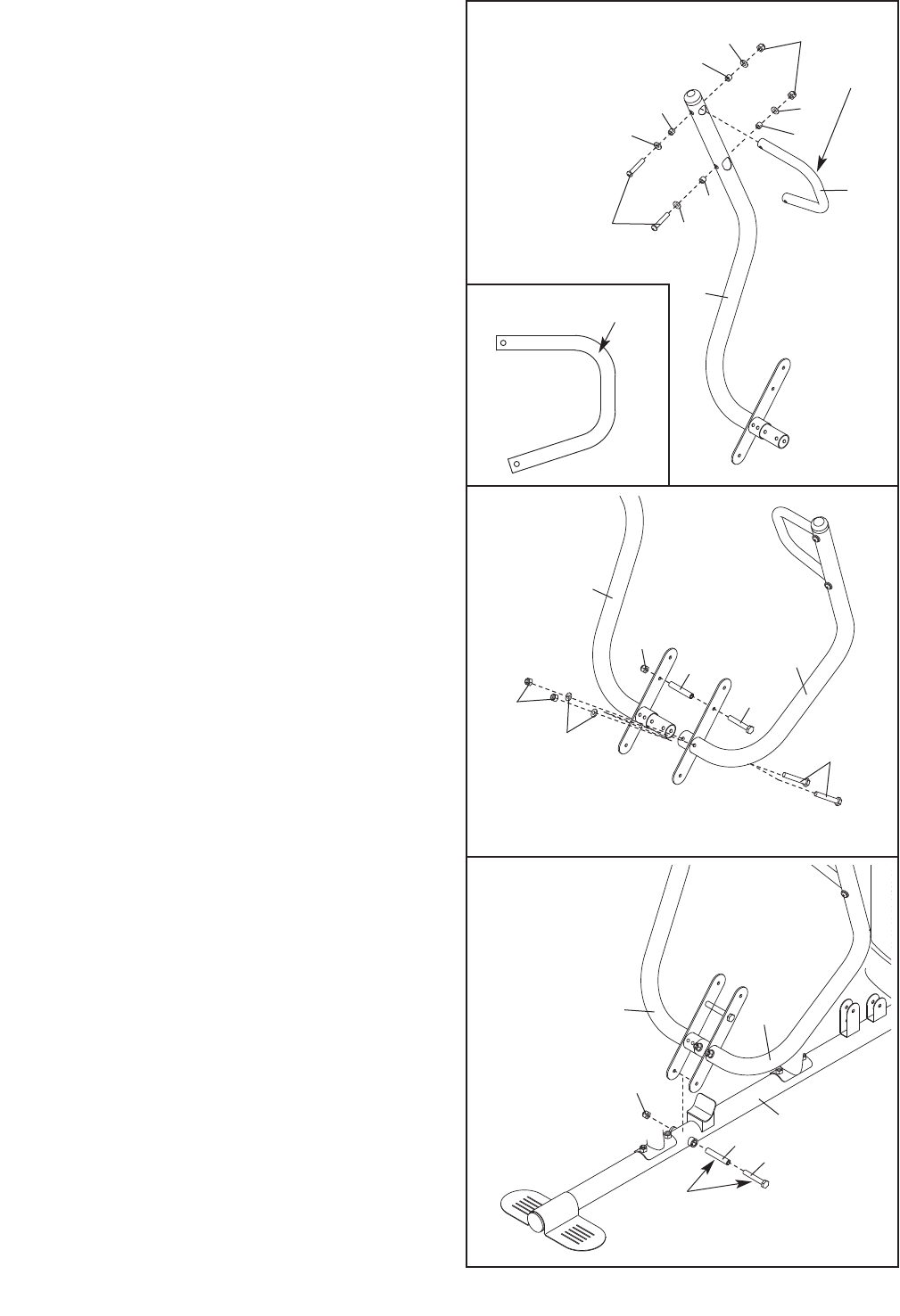

15. Posizionare unʼImpugnatura Braccio Press (17)
con la curvatura di 90˚ in alto come mostrato nel
disegno nel riquadro. Attaccare unʼImpugnatura
B
raccio Press (17) al Braccio Press Destro (16)
con due Bulloni a Testa Bombata da M10 x 65mm
(
106), quattro Rondelle da M10 (80), quattro
Spaziatori da 11mm (99), e due Dado
Autobloccante in Nylon da M10 (77).
Ripetere questa fase per il Braccio Press
Sinistro (non mostrato).
16. Fissare il Braccio Press Sinistro (15) allo Braccio
Press Destro (16) con un Bullone da M10 x
110mm (93), un Spaziatore da 90mm (59) e un
Dado Autobloccante in Nylon da M10 (77).
Terminare il fissaggio dei Bracci Press con due
Bulloni da M10 x 65mm (85), due Rondelle da
M10 (80), e due Dadi Autobloccanti (77). Non
stringere ancora i Dadi Autobloccanti in
Nylon.
17. Lubrificare un Bullone da M10 x 110mm (93).
Fissare i Bracci Press Sinistro e Destro (15, 16)
alla Base (1) con il Bullone, un Spaziatore da
90mm (59), e un Dado Autobloccante in Nylon da
M10 (77). Non stringere troppo il Dado
Autobloccante in Nylon; i Bracci Press deve
poter girare senza intoppi.
Avvitare completamente i Dadi Autobloccanti
(77) utilizzati nella fase 16.
16
16
15
77
77
59
93
80
85
17
16
15
77
1
106
16
9
9
99
99
80
80
77
99
80
80
17
1
5
Curvatura di 90˚
Curvatura
d
i 90˚
Grasso
59
93
