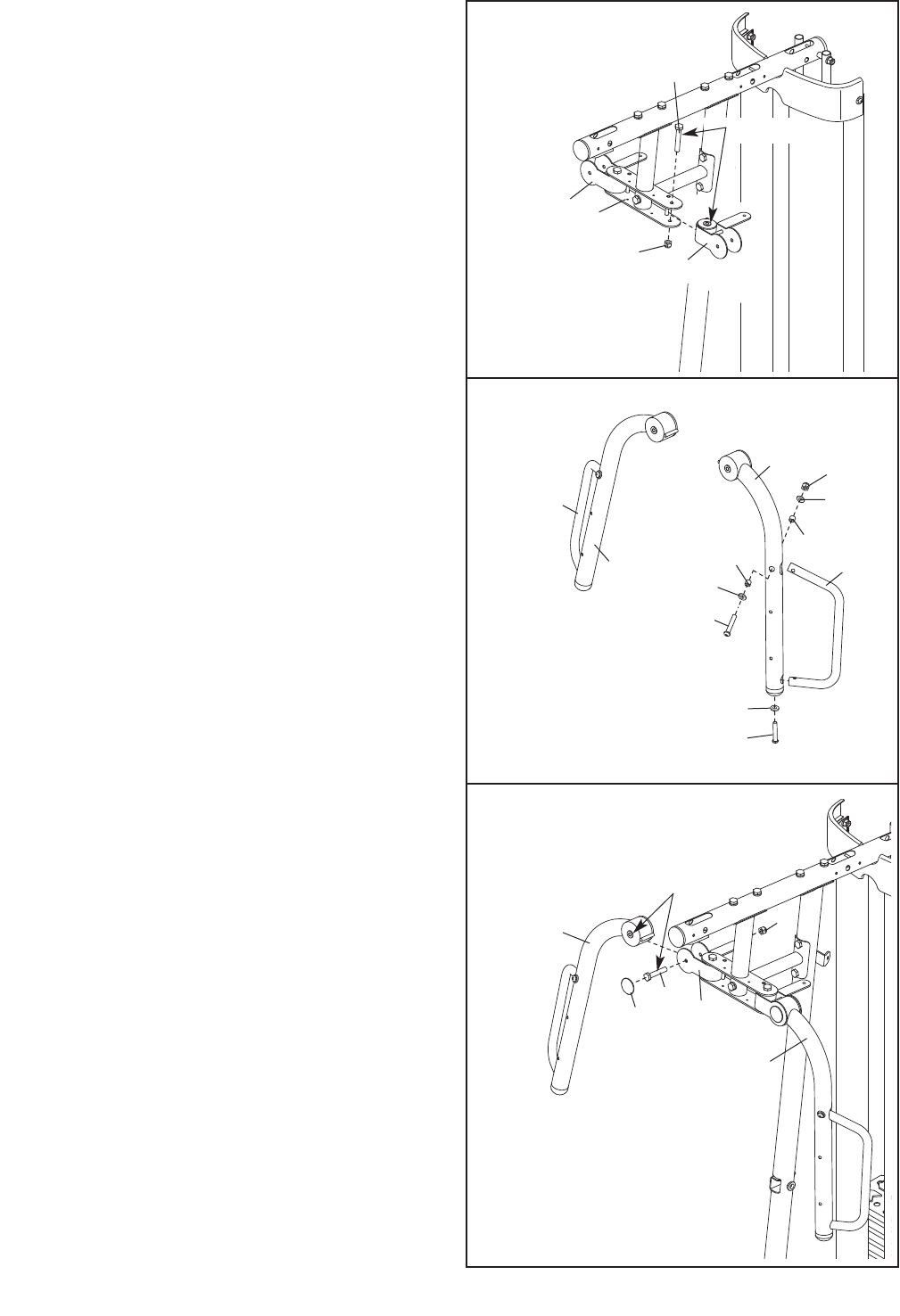

12. Applicare del grasso nei luoghi mostrati e attac-
care il Sostegno a Farfalla Sinistro (28) al Telaio a
Farfalla (5) con un Bullone da M10 x 80mm (84)
e
un Dado Autobloccante in Nylon da M10 (77).
R
ipetere questa fase per il Sostegno a Farfalla
Destro (29).
A
vvitare i Dadi Autobloccanti in Nylon (77, 78,
107) utilizzati nelle fasi 2 a 12.
13. Attaccare unʼImpugnatura a Farfalla (27) al
Braccio a Farfalla Sinistro (25) con un Bullone a
Testa Bombata da M10 x 65mm (106), due
Rondelle da M10 (80), due Spaziatori in Acciaio
da 13mm (109), e un Dado Autobloccante in
Nylon da M10 (77).
Bloccare il Braccio a Farfalla Sinistro (25) con
una Vite a Testa Bombata da M10 x 82mm (92) e
una Rondella Grande da M10 (105).
Ripetere questa fase con il Braccio a Farfalla
Destro e lʼImpugnatura a Farfalla (26, 27).
14. Applicare del grasso nei luoghi mostrati e attac-
care il Braccio a Farfalla Destro (26) al Sostegno
a Farfalla Destro (29) con un Bullone da M10 x
75mm (82) e un Dado Autobloccante in Nylon da
M10 (77). Premere un Cappuccio Bullone (44)
sullʼestremitá del Bullone. Non stringere troppo
il Bullone; il Braccio a Farfalla deve poter
girare liberamente.
Ripetere questa fase per il Braccio a Farfalla
Sinistro (25).
12
13
26
27
77
80
27
80
106
109
109
5
84
77
29
28
105
92
25
14
25
29
77
82
26
44
Grasso
Grasso
