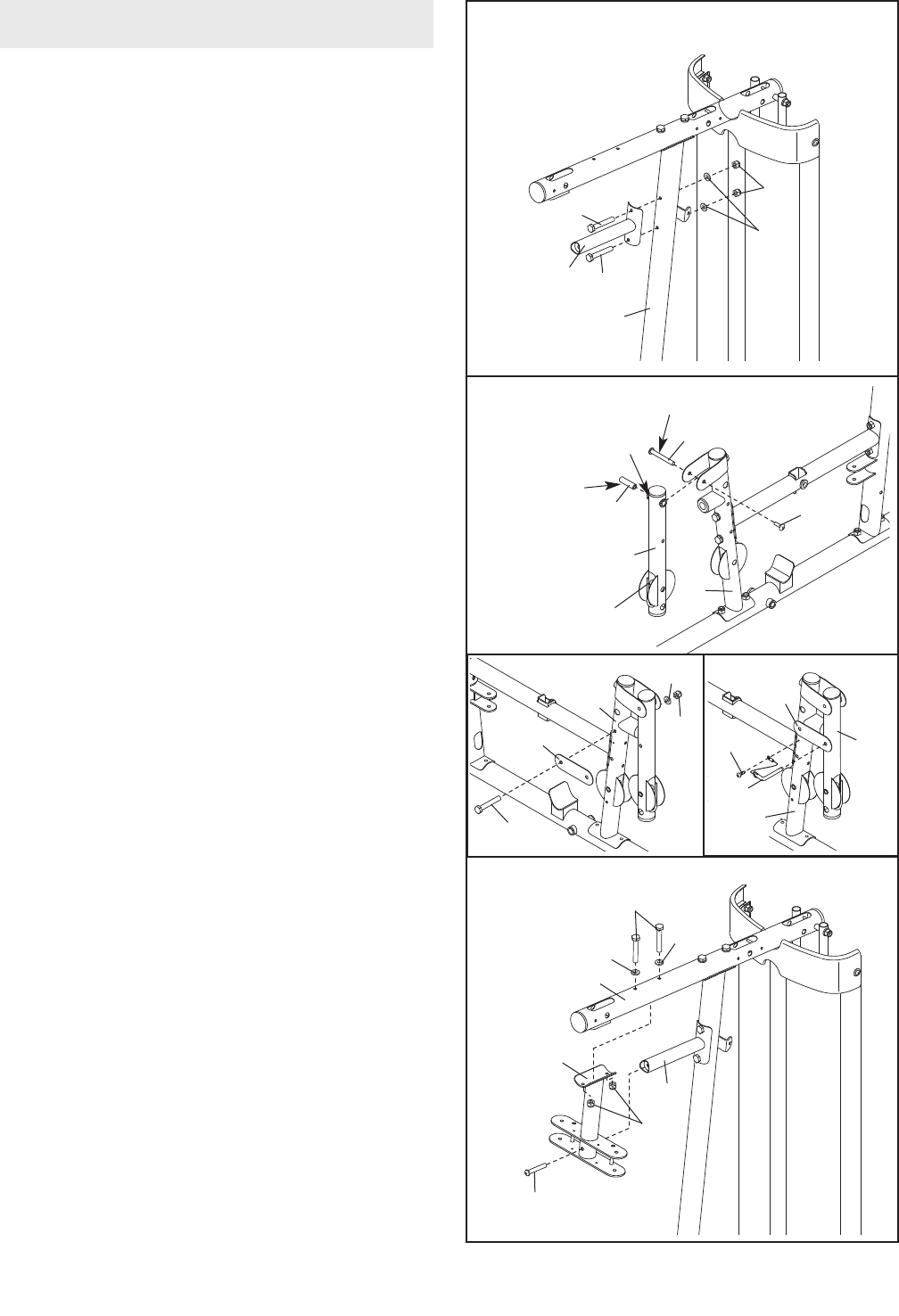

9. Attaccare il Tirante Telaio a Farfalla (6) al
Montante (2) con due Bulloni da M8 x 80mm
(100), due Rondelle da M8 (103), e due Dado
A
utobloccante in Nylon da M8 (78). Non strin-
gere ancora i Dadi Autobloc-canti in Nylon.
10. Applicare del grasso nei luoghi mostrati. Inserire
uno Spaziatore da 56.5mm (69) nel foro indicato
sulla Leva Gamba (12). Montare la Leva Gamba
alla Gamba Anteriore (10) con il Set Bulloni da
M10 x 61mm (116). Assicurarsi che lʼasta indi-
cata sia posizionata come mostrato.
Vedere il disegno nel riquadro sinistro.
Attaccare la Piastra di Bloccaggio (14) alla
Gamba Anteriore (10) con un Bullone con Collare
da M8 x 69mm (87), una Rondella da M8 (103), e
un Dado Autobloccante in Nylon da M8 (78).
Vedere il disegno nel riquadro sinistro. Inserire
il Perno Piastra di Bloccaggio (95) attraverso la
Piastra di Bloccaggio (14) e la Leva Gamba (12).
Attaccare la catena sul Perno Piastra di
Bloccaggio alla Gamba Anteriore (10) con una
Vite Autofilettante da M4 x 12mm (102).
11. Attaccare il Telaio a Farfalla (5) al Telaio
Superiore (4) con due Bulloni da M8 x 80mm
(100), due Rondelle da M8 (103), e due Dadi
Autobloccanti in Nylon da M8 (78).Non stringere
ancora i Dadi Autobloccanti in Nylon.
Attaccare il Telaio a Farfalla (5) al Tirante Telaio a
Farfalla (6) con una Vite a Testa Bombata da M10
x 75mm (118).
