User's Manual

11

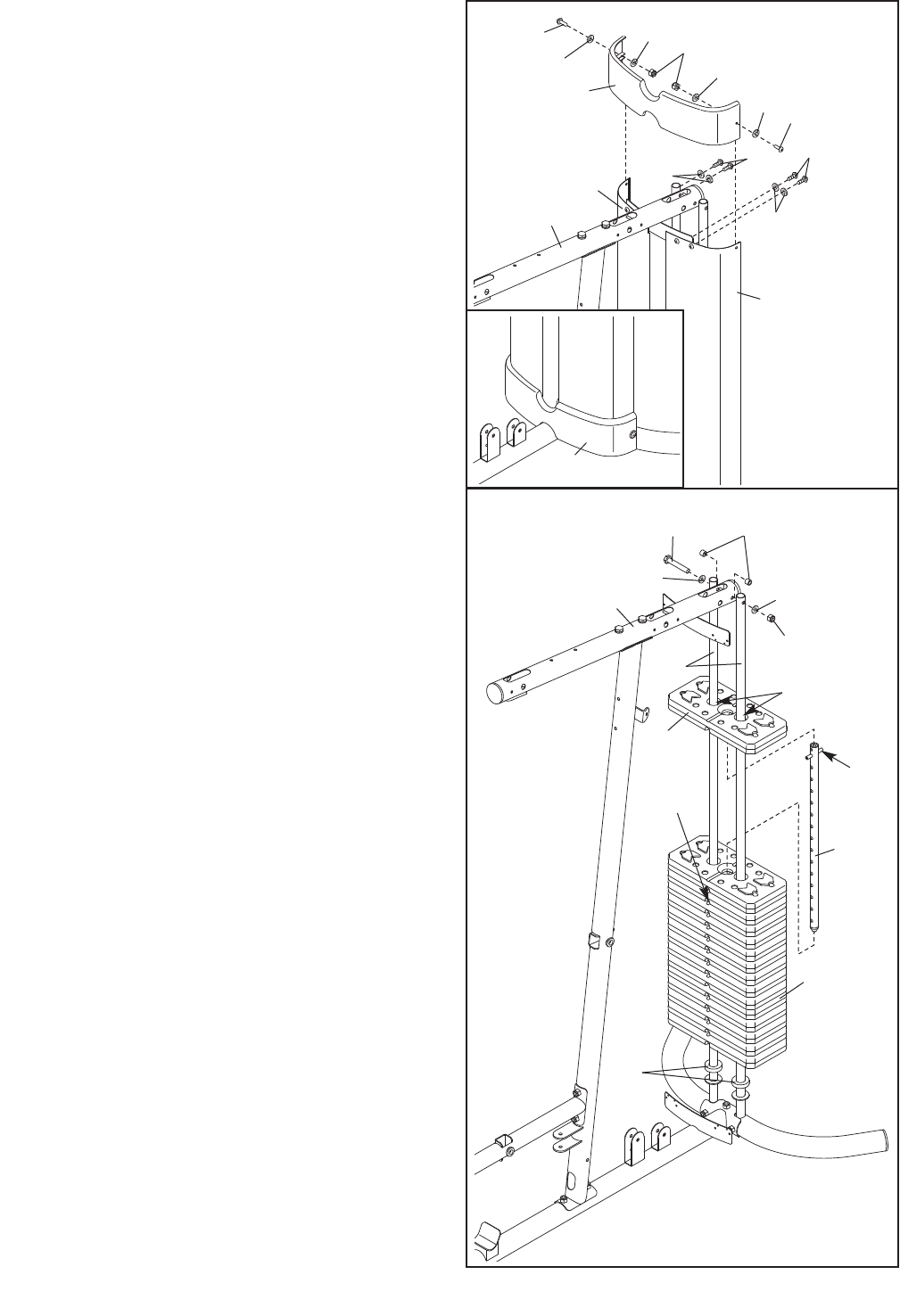

7. Attaccare un Copri Cappa (23) alle Cappe
Sinistra e Destra (21, 22) con due Bulloni da M6
x28mm (94), quattro Rondelle da M6 (114), e due
D
ado Autobloccante in Nylon da M6 (107).
A
ttaccare il Copri Cappa (23) al Telaio Superiore
(4) con quattro Viti Autofilettanti da M4 x16mm
(110) e quattro Rondelle da M4 (104).
Vedere il disegno nel riquadro e attaccare lʼal-
tro Copri Cappa (23) nello stesso modo.
7
23
22
21
4
114
114
114
114
110
110
104
104
94
94
107
8. Nota: Alcune parti sono state rimosse per
mostrare in modo chiaro questa fase.
Far scivolare due Respingenti Pesi (71) sulle
Guide Pesi (18). Orientare quattrodici Pesi (19)
verso i sei fori perno posizionati in basso come
indicato. Far scivolare i Pesi sulle Guide Pesi.
Inserire il Tubo Pesi (20) negli quattrodici Pesi
(19). Verificare che il perno presente sul Tubo
Pesi sia orientato come indicato.
Lubrificare i fori indicati in un Peso (19) con il
lubrificante in dotazione. Fra scivolare il Peso
sulle Guide Pesi (18).
Attaccare i Guide Pesi (18) al Telaio Superiore (4)
con un Bullone da M10 x 155mm (96), due
Rondelle da M10 (80), due Spaziatori in Acciaio
da 13mm (109), e un Dado Autobloccante in
Nylon da M10 (77).
8
4
80
80
109
77
96
23
71
19
20
18
19
Perno
Foro del
Perno
Grasso
