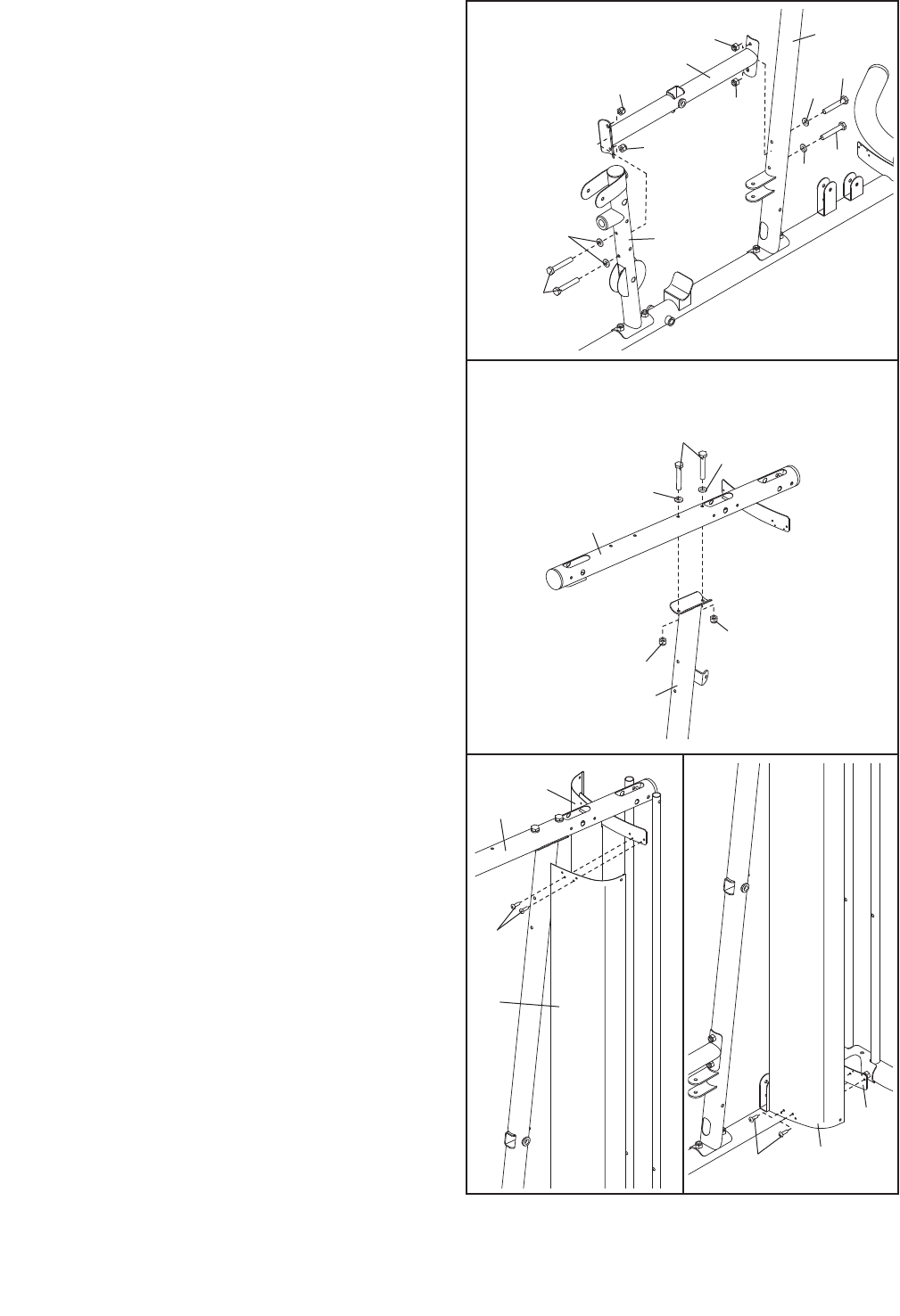

4. Fissare il Telaio (9) al Montante (2) con due
Bulloni da M8 x 80mm (100), due Rondelle da M8
(103), e due Dado Autobloccante in Nylon da M8
(
78). Non stringere ancora i Dadi
Autobloccanti in Nylon.
Fissare il Telaio (9) alla Gamba Anteriore (10) con
due Bulloni da M8 x 65mm (101), due Rondelle
da M8 (103), e due Dado Autobloccante in Nylon
da M8 (78). Non stringere ancora i Dadi
Autobloccanti in Nylon.
5. Montare il Telaio Superiore (4) al Montante (2)
con due Bulloni da Mi x 80mm (100), due
Rondelle da M8 (103), e due Dado Autobloccante
in Nylon da M8 (78). Non stringere ancora i
Dadi Autobloccanti in Nylon.
4
5
1
00
100
2
1
03
1
03
7
8
78
78
78
9
101
103
10
100
103
103
4
2
78
78
6. Attaccare la Cappa Sinistra (21) al Telaio
Superiore (4) con due Viti Autofilettanti da M4 x
12mm (102).
Vedere il disegno 6A. Attaccare il fondo della
Cappa Sinistra (21) alla Base (1) con due Viti
Autofilettanti da M4 x 12mm (102).
Ripetere questa fase con la Cappa Destra (22).
6
21
22
4
102
6A
21
1
102
