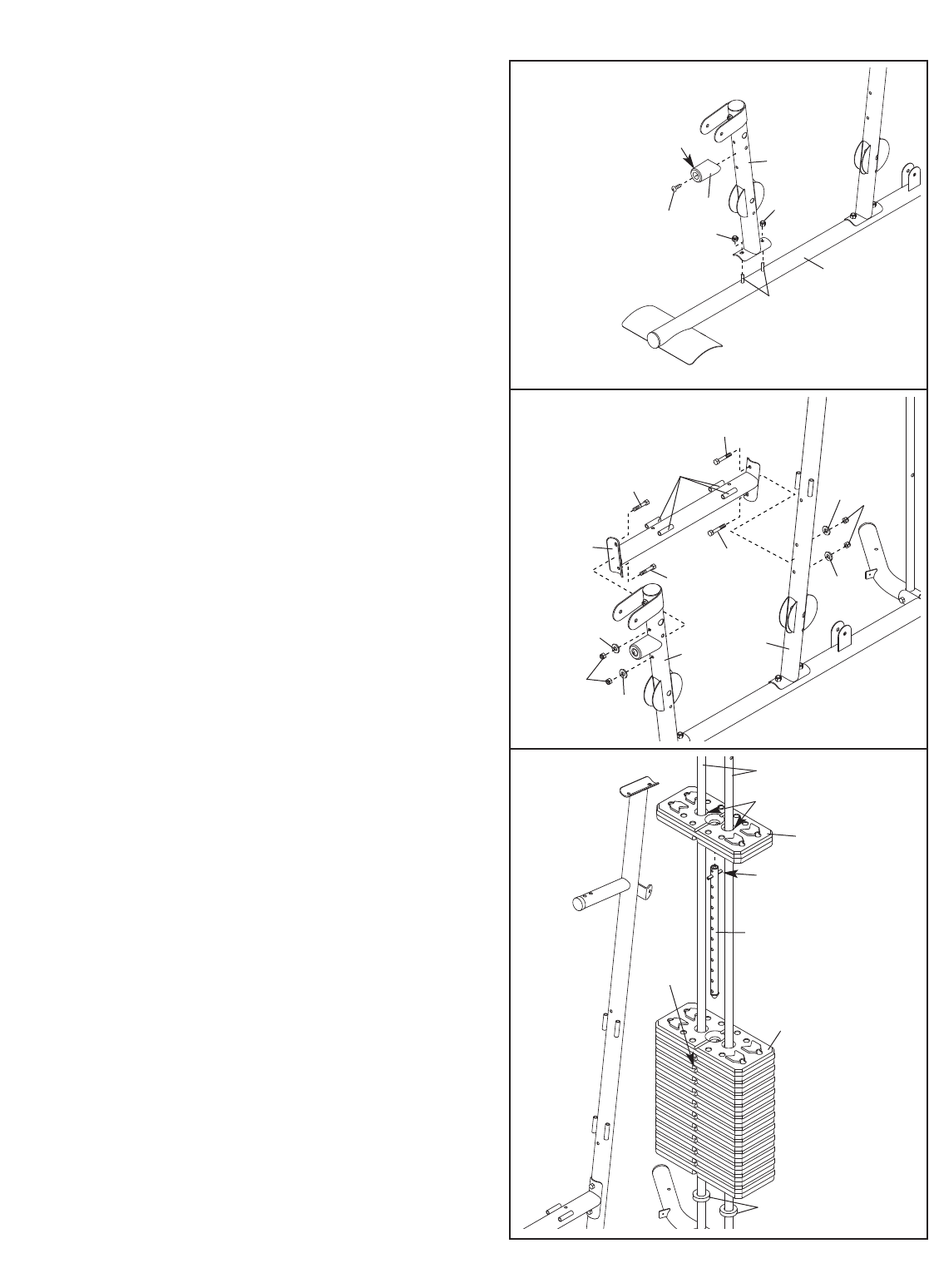

3. Montare la Gamba Anteriore (7) alla Base (1)
usando due Bulloni Trasporto da M8 x 74mm
(
78) e due Dadi Autobloccanti in Nylon da M8
(58).
Non avvitare troppo il Dado
A
utobloccante.
Montare il Respingente Gamba (60) alla
Gamba Anteriore (7) con una Vite da M4 x
19mm (69). Verificare che l'estremità del
Respingente sia rivolta verso l'alto.
4. Tenere il Telaio Sedile (6) tra il Montante (3) e
la Gamba Anteriore (7). Orientare il Telaio
Sedile in modo tale che le aste saldate siano
più vicine al Montante.
Montare il Telaio Sedile (6) al Montante (3)
usando due Bulloni a Testa Bombata da M8 x
77mm (68), due Rondelle da M8 (59), e due
Dadi Autobloccanti in Nylon da M8 (58).
Non
avvitare troppo il Dado Autobloccante.
Montare il Telaio Sedile (6) alla Gamba
Anteriore (7) nello stesso modo.
5. Far scivolare due Respingenti Pesi (27) sulle
Guide Pesi (21). Orientare undici Pesi (22)
verso i sei fori perno posizionati in basso come
indicato. Far scivolare i Pesi sulle Guide Pesi.
Inserire il Tubo Pesi (24) negli undici Pesi (22).
Verificare che il perno presente sul Tubo
Pesi sia orientato come indicato.
Lubrificare i fori indicati in un Peso (22) con il
lubrificante in dotazione. Fra scivolare il Peso
sulle Guide Pesi (21).
3
4
78
58
58
69
Sú
60
7
1
6
68
Aste
Saldate
68
68
59
59
59
59
3
7
58
58
68
5
22
21
22
27
24
Pin
Foro
del
Perno
Lubrificare
