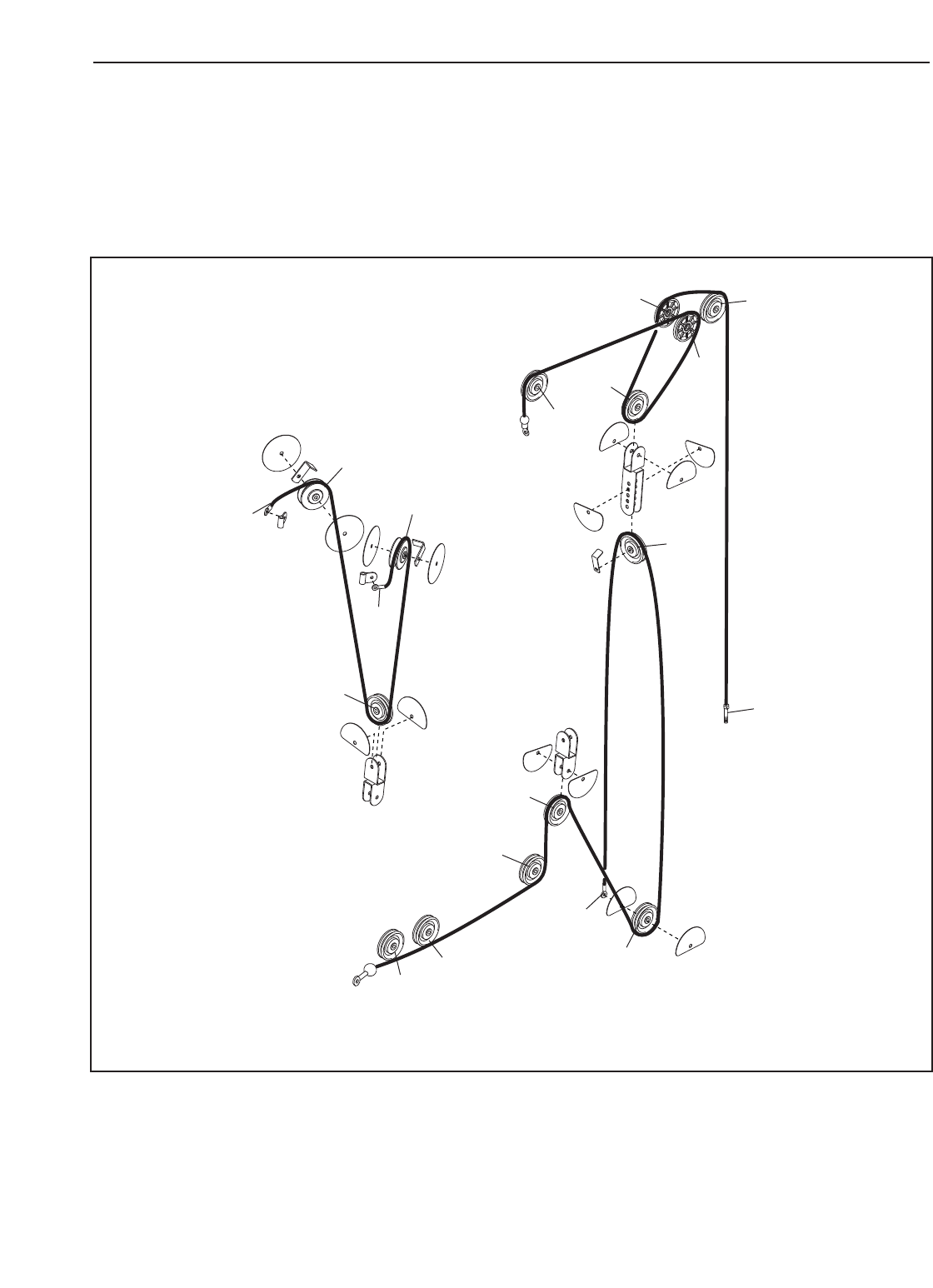

DIAGRAMMA DEI CAVI
Il diagramma cavi sottostante mostra il corretto percorso del Cavo Inferiore (53), del Cavo Braccio (54) e del
Cavo Superiore (55). Usare il diagramma per verificare che i cavi, i fermacavi e le protezioni a disco siano state
montate correttamente. Se i cavi non vengono direzionati correttamente, la stazione multifunzione non funzio-
nerà appropriatamente causando possibili danni. I punti di partenza e finali dei cavi sono stati marcati per facili-
t
are la localizzazione. A
ccertarsi che i fermi non tocchino e non chiudano i cavi.
1
2
4
2
3
4
5
5
Cavo Braccio (54)
Lunghezza: 259 cm
Cavo Alto (55)
Lunghezza: 292 cm
Cavo Basso (53)
Lunghezza: 424 cm
3
1
6
1
2
3
4
5
7
6
