User's Manual

14

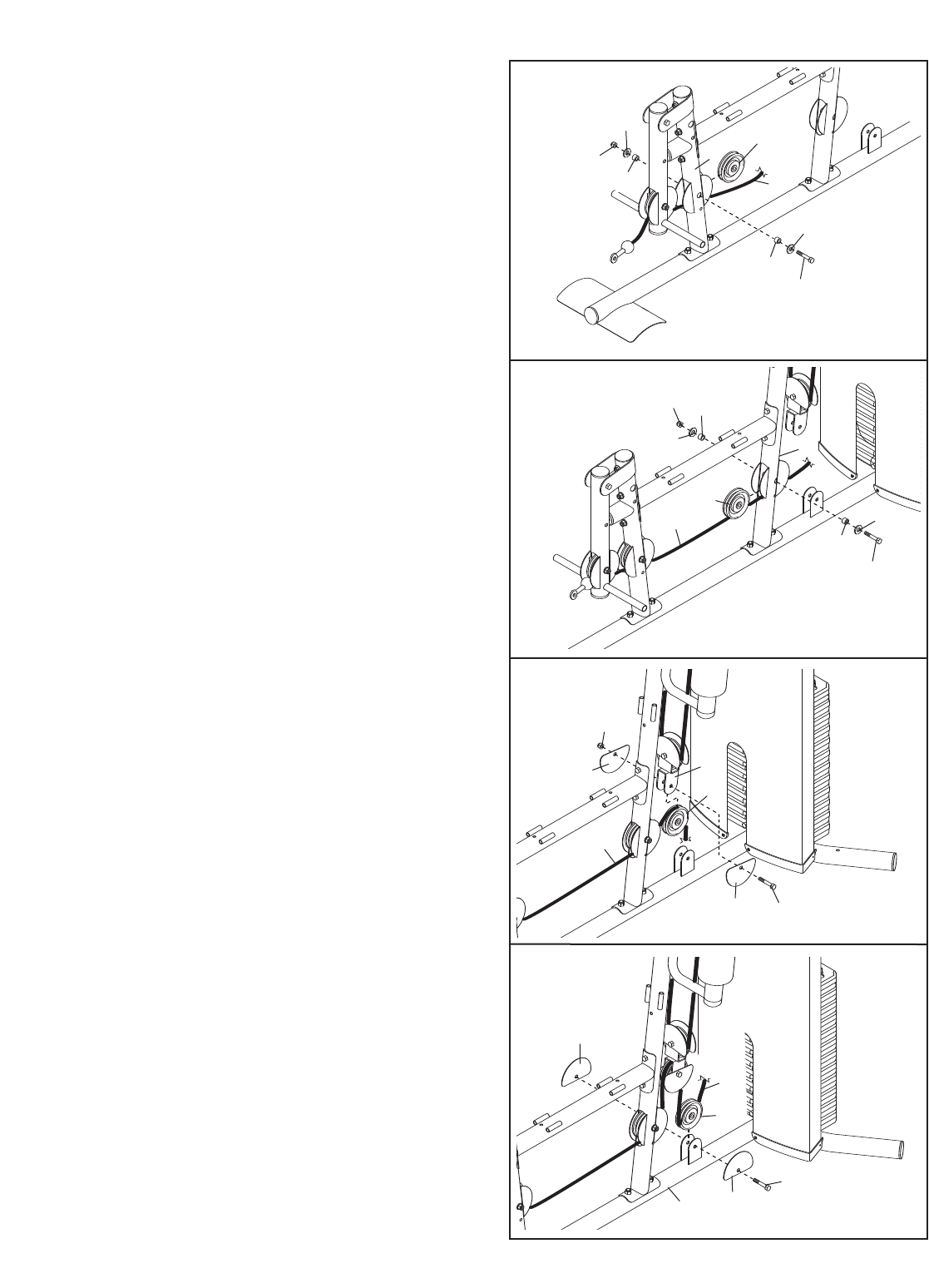

26. Montare una Puleggia da 90 mm (48) all’interno
del Montante (3), sopra il Cavo Basso (53), con
un Bullone a Testa Bombata M10 x 78 mm (71),
due Rondelle M10 (57), due Spaziatori da 19
mm (33) e un Dado Autobloccante M10 (56).
28.
Far passare il Cavo Inferiore (53) sotto una
Puleggia da 90mm (48). Inserire un Bullone a
T
esta Bombata da M10 x 52mm (66) attraverso
due Protezioni Semicircolari (43), la Base (1) ed
una Puleggia.
V
erificare che le Protezioni
Semicircolari siano all'esterno della staffa
come indicato.
27. Far passare il Cavo Inferiore (53) su una
Puleggia da 90mm (48). Montare la Puleggia e
due Protezioni Semicircolari (43) ad una Staffa
ad “U” Doppia (63) con un Bullone a Testa
Bombata da M10 x 45mm (81) e un Dado
Autobloccante in Nylon da M10 (56). Verificare
che le Protezioni Semicircolari siano all'es-
terno della Staffa ad “U” come indicato.
26
27
28
25. Montare una Puleggia da 90mm (48) all'interno
della Gamba Anteriore (7) sul Cavo Inferiore
(
53), con un Bullone a Testa Bombata da M10 x
78mm (71), due Rondelle da M10 (57), due
S
paziatori da 12mm (52) e un Dado
Autobloccante in Nylon da M10 (56).
25
5
6
7
5
3
33
33
57
57
48
71
56
3
53
33
33
57
57
48
71
56
53
48
43
43
63
81
53
48
43
1
43
66
