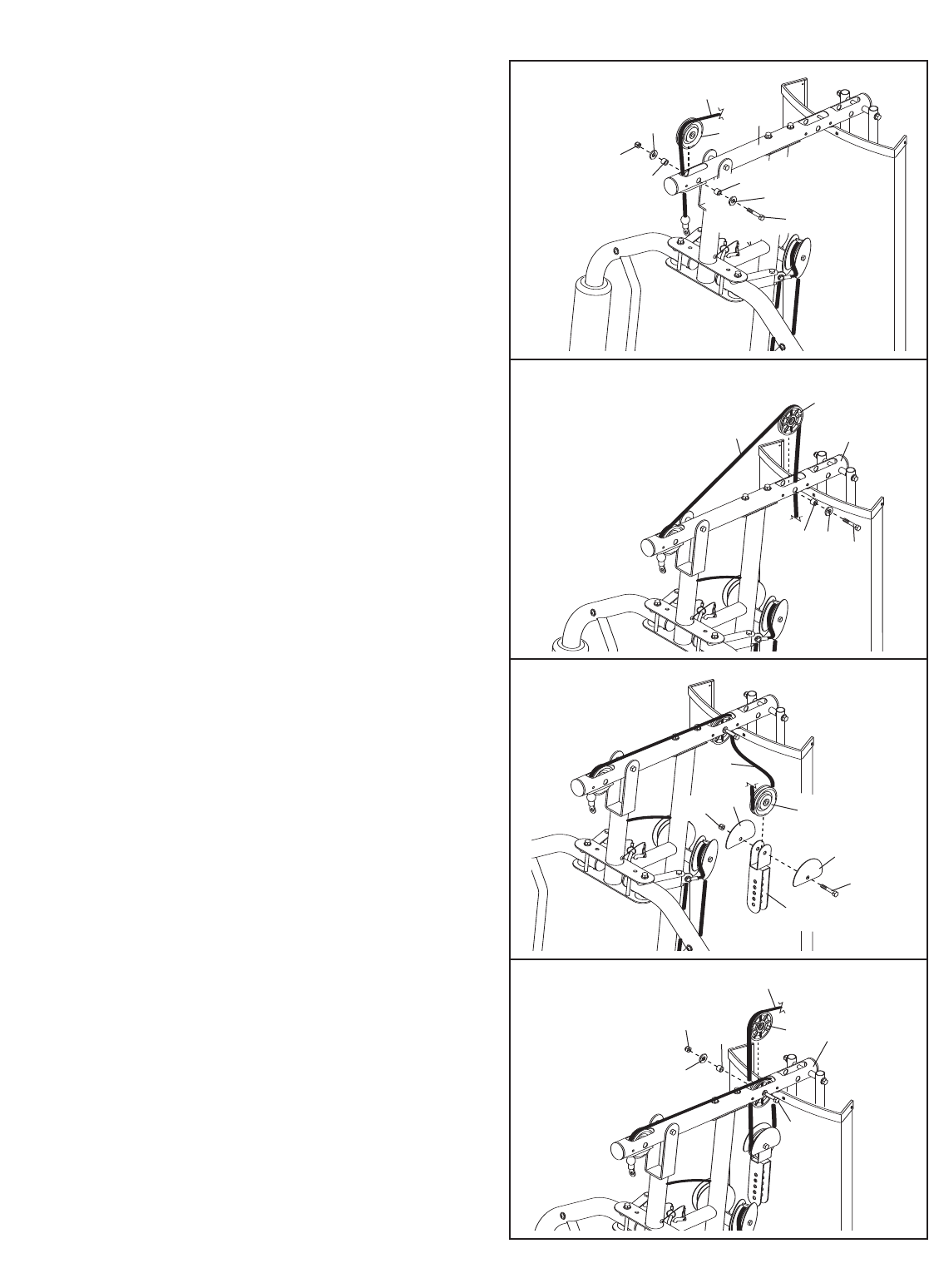

18. Localizzare il Cavo Superiore (55). Incanalare
el Cavo attraverso il Telaio Superiore (4) e sulla
P
uleggia da 90mm (48). Attaccare la Puleggia
all’interno del Telaio Superiore con un Bullone a
T
esta Bombata da M10 x 78mm (71), due Ron-
delle da M10 (57), due Spaziatori da 19mm
(33) e un Dado Autobloccante in Nylon da M10
(56).
20. Avvolgere il Cavo Superiore (55) sotto una
Puleggia da 90mm (48). Montare la Puleggia e
due Protezioni Semicircolari (43) al foro supe-
riore della Staffa ad “U” (45) usando un Bullone
a Testa Bombata da M10 x 45mm (81) e un
Dado Autobloccante in Nylon M10 (56).
Verificare che le Protezioni Semicircolari
siano al di fuori della Staffa ad “U”.
21. Far passare il Cavo Superiore (55) sopra il
Telaio Superiore (4) e su una Puleggia Sottile
da 90mm (47). Montare la Puleggia Sottile
all'interno del Telaio Superiore con un Bullone a
Testa Bombata da M10 x 78mm (71) usato nel
passaggio 19, uno Spaziatore da 19mm (33),
una Rondella da M10 (57) e un Dado
Autobloccante in Nylon da M10 (56).
19. Far passare il Cavo Superiore (55) su una
Puleggia Sottile da 90mm (47) e attraverso il
Telaio Superiore (4) verso il basso. Montare la
Puleggia Sottile all'interno del Telaio Superiore
con un Bullone a Testa Bombata da M10 x
78mm (71), una Rondella da M10 (57) e uno
Spaziatore da 19mm (33).
Verificare che la
Puleggia non cada fuori dal Telaio Superiore
mentre si stanno terminando le fasi 19 e 20.
